柴油驱动倾斜输送式小型农业收割机结构

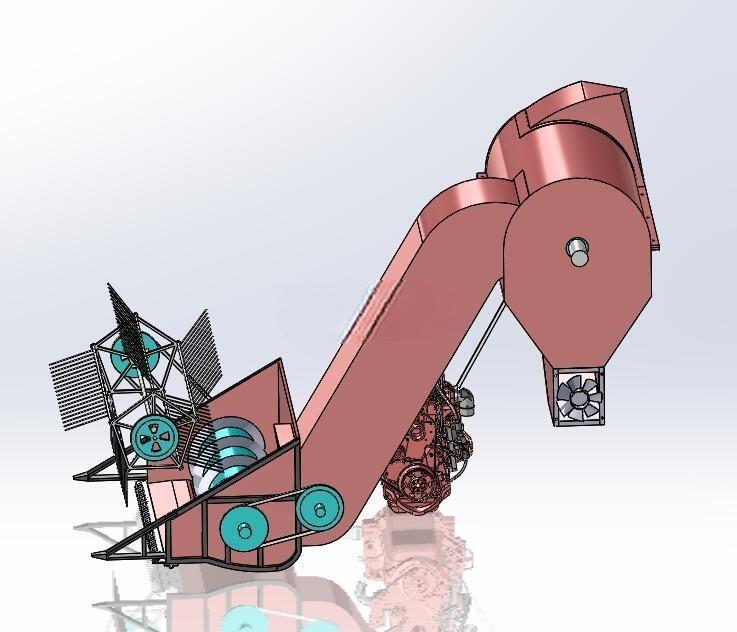

　　这款小型收割机的三维结构，针对南方丘陵地带零散地块、山地梯田的小面积农作物收割场景设计，适配小麦、水稻、油菜等直立茎秆类作物的收获作业，解决大型联合收割机无法进入狭窄地块作业的痛点，可配套小马力柴油动力单元，满足散户、小型农业合作社的自用收割需求，也可作为山地农机改装、农机教学的结构参考载体。从结构布局来看，整机采用前端割台、中部倾斜输送槽、后端动力与出料集成的排布方式，前端割台宽度控制在1.2米作业幅宽范围内，整机总长含输送段约2.8米，整机高度在作业状态下不超过1.8米，转弯半径控制在1.5米以内，可适配宽度2米以上的田埂通路，安装时需保证割台底部与地面留50-120mm的可调间隙，通过前端两侧的仿形地轮支撑，避免作业时割台铲土损伤切割部件。

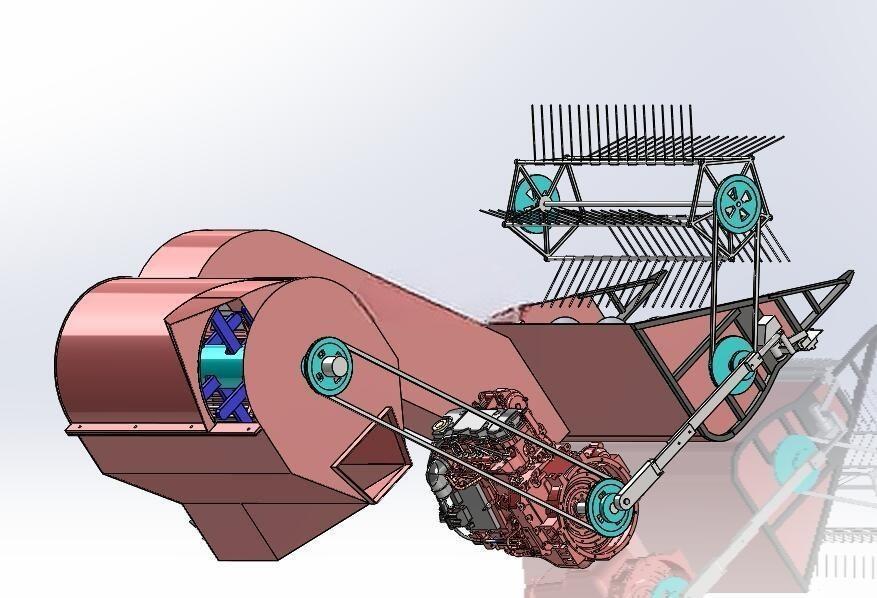

　　割台部分采用往复式切割器配合拨禾轮的结构，拨禾轮直径设计为600mm，轮盘上加装弹齿结构，作业时弹齿将作物茎秆向切割器方向拨送，切割器动刀片行程76.2mm，配合定刀片完成茎秆切断，切断后的作物通过割台内部的螺旋搅龙向中部聚拢，送入倾斜输送槽内部。倾斜输送槽采用刮板链条输送结构，槽体倾角设置为42度，既保证作物能顺利从割台位置提升至后端出料位置，又避免倾角过大导致作物回落堵塞，槽体内部的刮板间距为200mm，链条采用带张紧结构的滚子链，可通过槽体后端的调节螺栓调整链条张紧度，避免长期作业后链条松弛出现跳齿、卡滞问题。

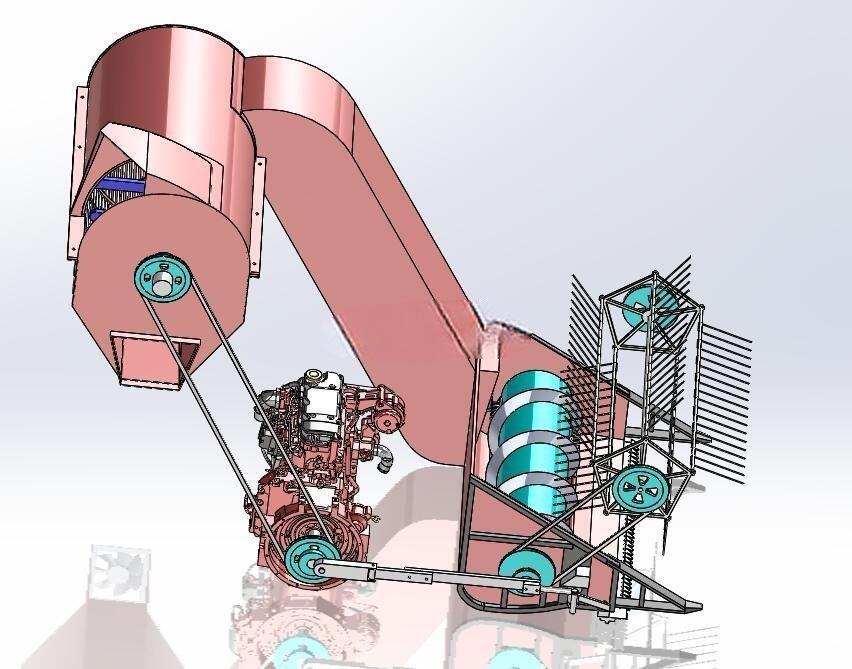

　　动力单元布置在输送槽后端下方位置，采用单缸柴油机作为动力源，通过皮带轮组分别为割台、输送槽、后端风机提供动力，皮带传动结构可在遇到作物卡滞时起到过载保护作用，避免硬冲击损坏传动部件。后端出料位置加装离心式风机结构，作业时可对输送上来的作物进行初步风选，吹除其中的碎叶、轻杂，降低后续脱粒环节的含杂率。设计过程中重点考虑了丘陵地块作业的整机重心控制，将较重的柴油发动机布置在整机中后段位置，使得整机重心落在前后轮距的中心偏后位置，爬坡作业时不易出现前倾翻风险，同时所有传动部件的外侧都加装了防护壳体，避免田间作业时秸秆、杂草卷入传动部位造成故障。

　　各部件的连接位置多采用螺栓可拆卸连接，方便田间作业时的快速检修与易损件更换，割台的切割器刀片采用标准通用件，可直接替换市面上常见的收割机刀片，降低后期维护成本。整机的机架采用矩形钢管焊接而成，管壁厚度不小于3mm，保证田间颠簸作业时机架有足够的结构强度，不会出现焊缝开裂、机架变形的问题。输送槽与割台、后端机体的连接位置采用铰接结构，可通过液压杆调整割台的离地高度，适配不同高度的作物收割需求，也可在转移地块时将割台抬起，提升通过性。
