在线三轴锂电产品镭雕打标设备结构

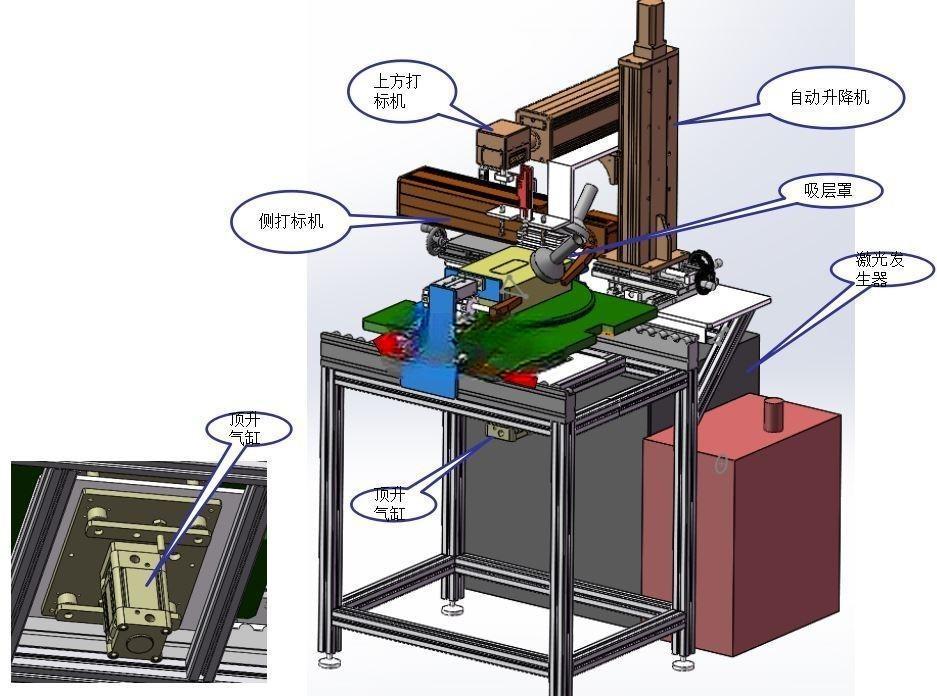

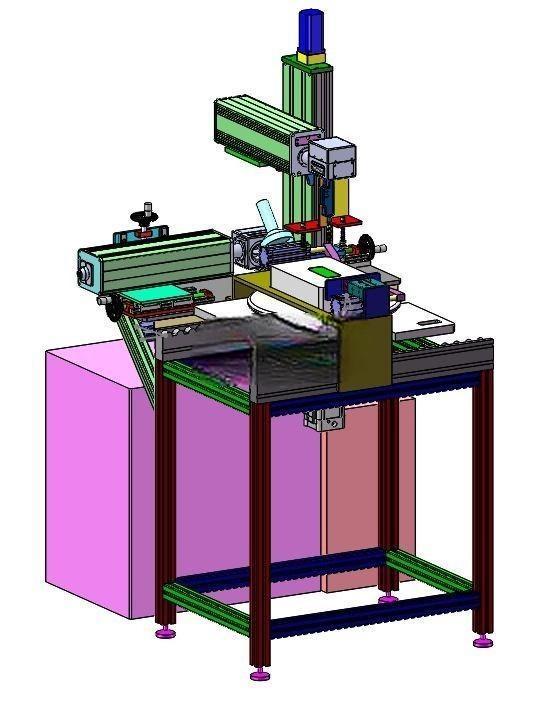

　　这套设备针对锂电类产品的在线标识加工需求设计，适配产线连续作业场景，可直接对接前段来料输送线，无需额外增设中转工位，减少产品周转过程中的磕碰损伤风险，在3C锂电、小型储能电芯的生产环节中，承担产品表面信息镭雕的工序任务，可同时完成产品正面与侧面的标识雕刻，避免二次装夹带来的定位误差。设备整体采用铝型材搭建主体机架，底部配置可调脚杯，安装时可根据现场地面平整度调节水平，机架支腿采用标准4040铝型材搭配加厚连接板，整体承重冗余量预留30%，避免长期运行出现机架变形，设备整体占地边界控制在长1200mm、宽800mm、高1500mm范围内，可适配多数标准流水线的侧边安装空间，无需对现有产线做大规模改造。

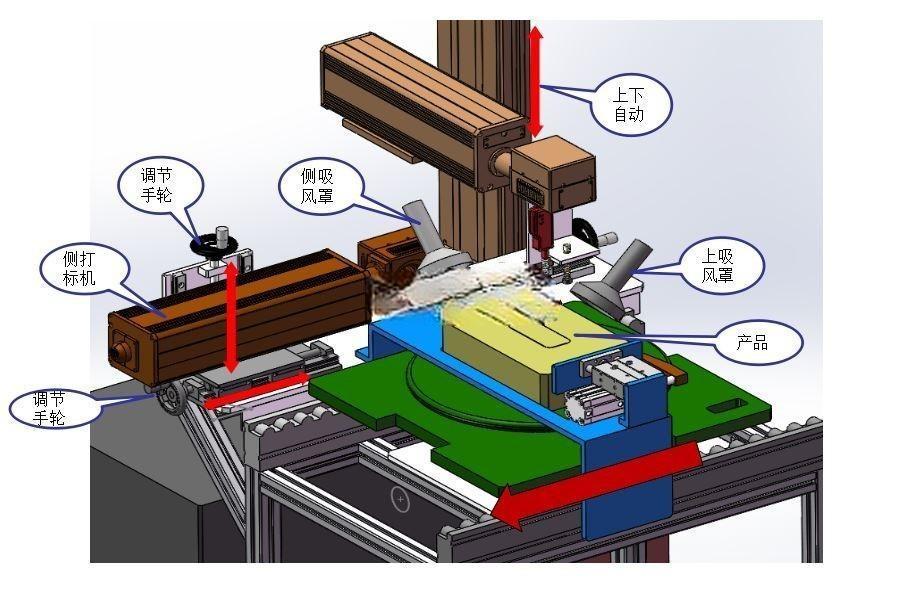

　　作业端采用三轴可移动模组结构，X轴横跨作业工位上方，有效行程覆盖整个治具装夹区域，Y轴负责前后进给，Z轴搭载镭雕头完成高度方向的位置调整，三轴均采用伺服电机搭配滚珠丝杠传动，重复定位精度控制在±0.02mm以内，满足锂电产品标识的位置精度要求。产品定位采用气缸夹紧方式，人工将待加工产品放入治具定位槽后，夹紧气缸自动伸出完成产品固定，定位基准面做淬火处理，长期使用不会出现磨损凹陷，保证定位一致性；治具部分采用快换设计，不同规格的产品仅需更换对应治具板，无需调整整体气路与电路接线，单款治具更换时间控制在5分钟以内，可适配多规格锂电产品的混线生产需求。

　　控制部分采用PLC作为核心控制单元，搭配触摸屏完成参数设置，可存储上百种产品的加工参数，切换产品时直接调用对应参数即可，无需重新调试点位；设备设置有安全光栅，作业区域前方的光栅检测到异物进入时，三轴模组会立即停止运行，避免安全事故。镭雕头的安装支架设计有微调结构，可小范围调整雕刻角度，适配不同弧度产品的侧面雕刻需求，设备侧边预留有除尘接口，可对接车间中央除尘系统，及时抽走镭雕过程中产生的烟尘，避免烟尘附着在镜头表面影响雕刻质量。

　　进料端设计有导向挡边，可对接前段流水线的来料，产品流入工位后由阻挡气缸定位，再由夹紧机构完成固定，加工完成后阻挡气缸下降，产品顺着流水线流到下一个工序，整个过程无需人工额外操作，仅需人工补料时处理异常来料即可。机架下层预留有电气元件安装空间，PLC、伺服驱动器、电磁阀等元件均集成安装在下层的电气安装板上，布线采用线槽规整走线，每个线号都有对应标识，后期维护排查故障时可快速定位线路问题；气路部分采用汇流板安装电磁阀，气管排布整齐，每个气缸的调速阀都预留有调节空间，可根据实际生产节奏调整气缸动作速度，避免动作过快撞坏产品。设备的操作按钮设置在机架前侧的操作盒上，包含启动、停止、急停按钮，急停按钮采用大尺寸蘑菇头设计，紧急情况下可快速按下切断设备动力。整体结构设计时充分考虑了维护便利性，模组部分的防尘罩采用可拆卸式设计，后期清理导轨、加注润滑脂时无需拆解大量结构件，镭雕头的保护镜片设置在易拆卸位置，日常更换仅需拧开两个固定螺丝即可完成。
