电器插件全自动高压短路检测设备结构

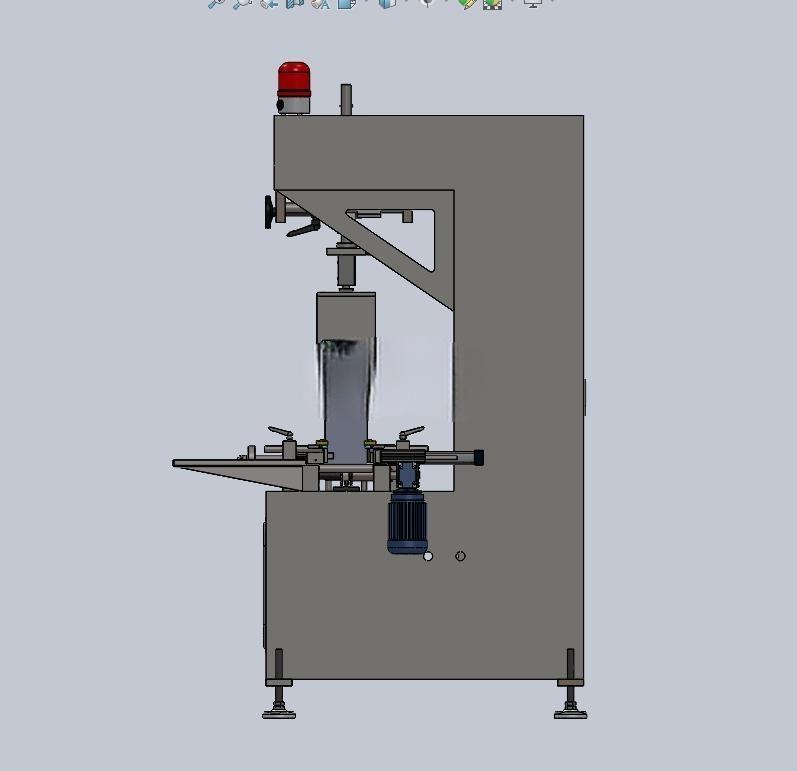

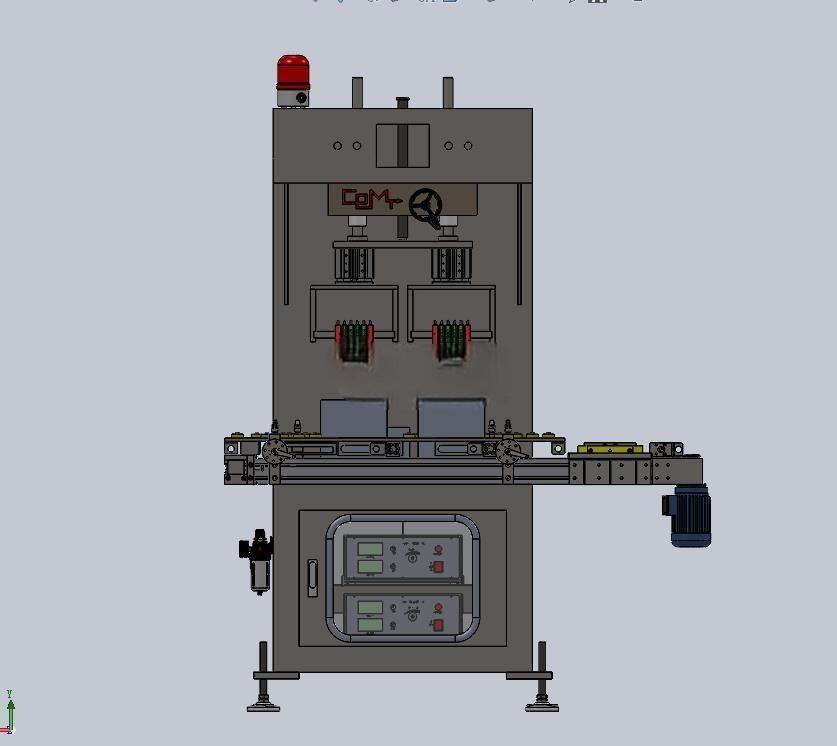

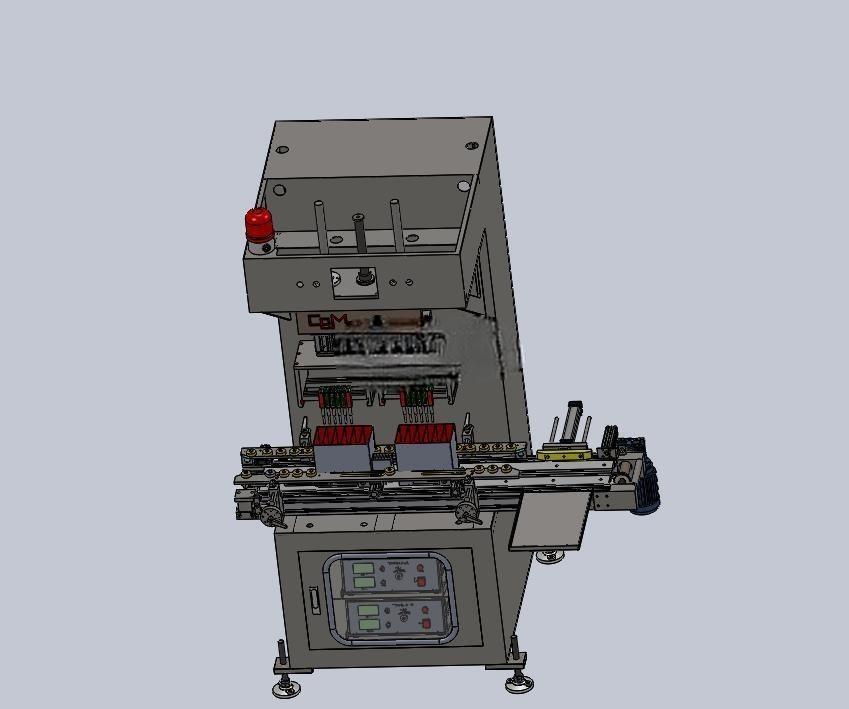

　　在低压电器、消费电子线束接插件的量产环节，出厂前的短路耐压检测是绕不开的关键工序，以往人工手持探针逐点检测的模式，不仅效率跟不上产线节拍，还容易因为操作人员的手法偏差、疲劳漏检，导致不良品流向下游组装环节，引发整机组装后的电路烧毁隐患，这款检测设备正是针对这类场景开发的专机结构。从整机布局来看，设备采用C型开式床身结构，这种结构的优势在于操作面开阔，操作人员上下料时不会被床身结构干涉，床身底部配置了四个可调式支撑脚，可根据车间地面的平整度调整设备水平度，避免长期运行过程中因为机身倾斜导致的探针对位偏差，支撑脚的调节行程预留了50mm的余量，适配多数车间的环氧地坪、水泥地面安装需求，整机安装占地面积控制在1200mm*800mm的范围内，不需要额外开挖地基，直接放置在车间地面调平后即可对接产线使用，适合集成在现有插件组装线的末端工位，不需要对原有产线做大规模改造。

　　设备的核心检测动作通过气缸升降机构实现，床身上部的悬臂位置安装了垂直布置的导向轴与升降气缸，检测头固定在气缸的伸出端，导向轴搭配直线轴承做运动导向，避免气缸伸出过程中出现偏摆，保证探针与下方治具上的插件引脚精准对位，探针采用模块化安装方式，可根据不同型号插件的引脚间距、排布方式快速更换探针模组，换型时只需要松开探针安装板的紧固螺丝，替换对应规格的探针板即可，单批次换型时间可控制在15分钟以内，适配多品种小批量的插件生产检测需求。

　　下方的工作台面配置了快换式治具安装位，治具根据待检测插件的外形轮廓做仿形定位设计，插件放置到治具后可自动完成位置校准，不需要操作人员反复调整位置，检测时气缸带动检测头下行，探针与插件引脚完全接触后，接通高压检测回路，可在3秒内完成插件相邻引脚之间的短路、绝缘耐压参数检测，检测完成后气缸自动上行复位，操作人员即可取下完成检测的工件，放入下一个待检测产品。设备顶部安装了三色警示灯，检测过程中如果检出短路不良品，警示灯亮红灯并触发蜂鸣提示，合格产品则亮绿灯提示，方便操作人员快速区分良品与不良品，避免混料。

　　床身侧面预留了电气元件安装腔，高压检测模块、控制电磁阀、接线端子都集成在腔体内，走线全部通过床身内部的线槽布置，外部没有明露的管线，既避免车间环境中的灰尘、切削液落到管线上面加速老化，也能防止操作人员上下料时剐蹭到管线引发安全隐患。从结构设计的细节来看，升降气缸的行程做了限位调整设计，可根据不同高度的插件调整下行终点位置，避免探针下压行程过大压弯插件引脚，或是行程过小导致探针接触不良出现检测误判，导向轴的表面做了硬铬镀层处理，耐磨性能提升，长期往复运行也不会出现导向间隙变大的问题，工作台面采用厚度20mm的钢板加工而成，平面度控制在0.05mm以内，保证治具安装后的基准面精度，避免因为台面变形导致的对位偏差。这款设备的检测节拍可达每小时300件以上，相比人工检测效率提升4倍以上，同时检测一致性远高于人工操作，可将插件短路检测的漏检率控制在0.01%以内，适合继电器插座、线束接插件、PCB板端连接器等多种电器插件的出厂短路检测工序，结构上没有复杂的定制加工件，多数零部件采用标准件，后期维护更换配件的成本较低，不管是作为独立的检测工位使用，还是对接自动上下料机构改造为全自动检测线，都有足够的结构拓展空间。
