在线式方壳工件双面自动激光打标设备

　　这套在线式方壳打标设备，主要面向3C电子、新能源小方壳结构件、五金方形壳体的批量产线打标工序，适配流水线在线作业场景，无需人工反复转运工件，可直接对接前段壳体加工出料端，完成工件的自动定位、夹紧、双面打标全流程作业，替代传统人工持件打标或单工位半自动打标的低效模式，适配每分钟8-12件的连续产线节拍，能满足方形壳体类产品追溯码、参数标识、品牌logo的永久性打标需求，打标痕迹耐磨损、耐腐蚀，不会因后续工序的擦拭、轻微腐蚀出现标识脱落问题。

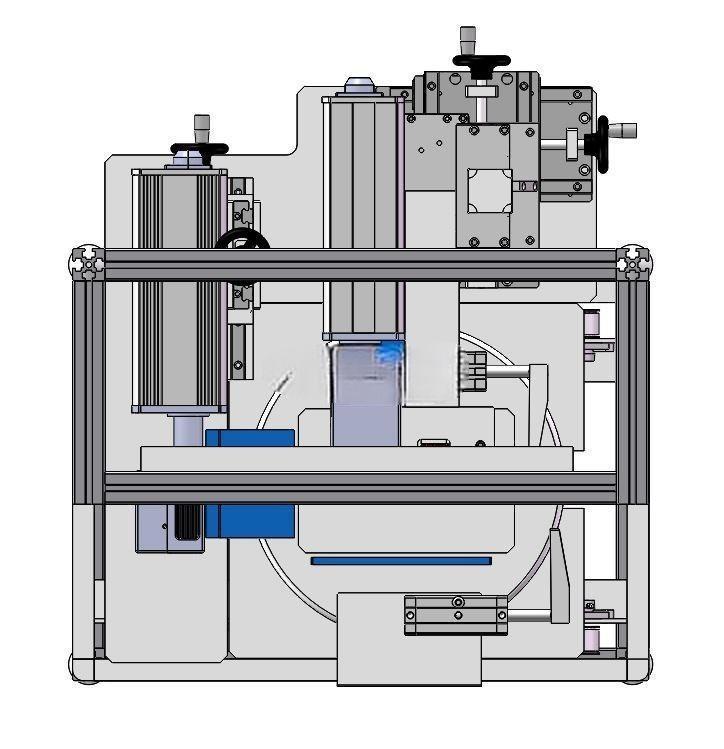

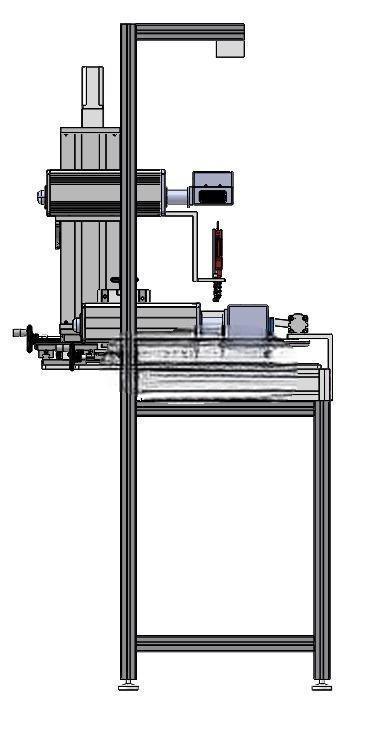

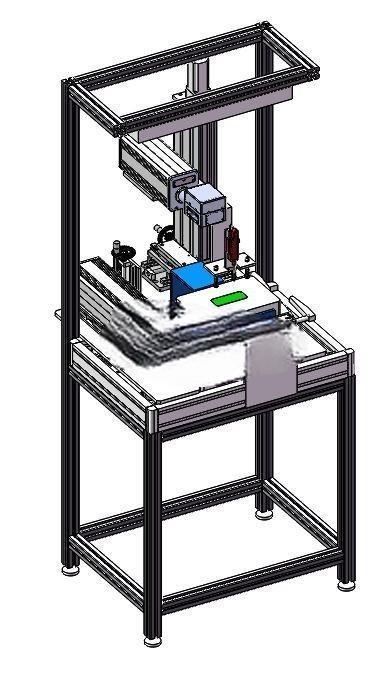

　　设备整体采用铝型材框架搭建主体支撑结构，底部配置可调脚杯，可根据现场流水线高度调整整机安装高度，安装时需预留左右两侧的工件进出空间，整机横向长度适配常规1.2米宽流水线的对接需求，纵向深度控制在0.8米范围内，上方打标执行机构的最高点距离地面1.6米，不会与车间常规行吊、上层管线产生干涉，设备底部预留电气走线槽，可直接对接车间气源与220V工业供电，无需额外配置专用供电回路。

　　从功能逻辑上，工件由前段流水线输送至设备工位后，首先由侧边的定位挡块对工件进行初定位，随后气动夹紧机构动作，采用济钢材质的夹块从工件两侧同步夹紧，保证每个工件的打标位置偏差控制在0.1mm以内，避免因工件位置偏移导致打标位置错位、标识超出工件指定区域的问题。夹紧定位完成后，高度检测传感器首先伸出，检测工件上表面的实际高度，自动调整激光打标头的焦距，适配不同高度公差的方壳工件，避免因工件注塑或冲压成型的高度差导致打标深浅不一、局部标识模糊的问题，检测完成后激光头依次完成工件两个面的打标作业，打标完成后夹紧机构松开，挡块下放，工件顺着流水线流入下一道工序。

　　设计过程中，将打标执行组件安装在横向线性导轨上，可根据不同尺寸的方壳工件调整打标头的横向行程，适配边长50mm到200mm范围内的方形壳体加工，夹块位置也预留了调整腰型孔，更换不同规格工件时仅需调整夹块安装位置、在触控屏内修改对应打标参数即可，无需大规模拆解重构设备结构，降低多品种小批量生产场景下的换型成本。走线全部采用拖链内置布局，避免设备往复运动过程中线缆磨损、拉扯断裂的问题，气动回路配置节流阀，可调整夹紧机构的动作速度，避免夹紧速度过快磕伤工件表面，同时配置压力传感器，当气源压力不足时设备自动停机报警，避免夹紧力不足导致工件打标过程中移位。

　　设备的操作面板安装在机架侧方，操作人员站在流水线侧边即可完成参数调整、状态查看，无需走到设备正面，适配产线巡检的操作习惯，机架外围预留了安全光栅安装位，可根据车间安全要求加装安全防护装置，当人员肢体误入设备作业区域时设备自动暂停动作，避免夹伤、激光误照射的安全风险。整体结构没有冗余设计，所有执行部件均采用市面通用标准件，后期维护更换配件无需定制，可直接采购标准件替换，降低设备全生命周期的维护成本，打标产生的少量烟尘可通过机架上方预留的除尘接口对接车间集中除尘系统，避免烟尘污染激光镜头、影响车间空气质量。
