电子元件全自动进料插件设备结构设计

项目分类:自动化设备 发布时间:2024-12-15 ID:854915
  • 电子元件全自动进料插件设备结构设计
  • 电子元件全自动进料插件设备结构设计
  • 电子元件全自动进料插件设备结构设计

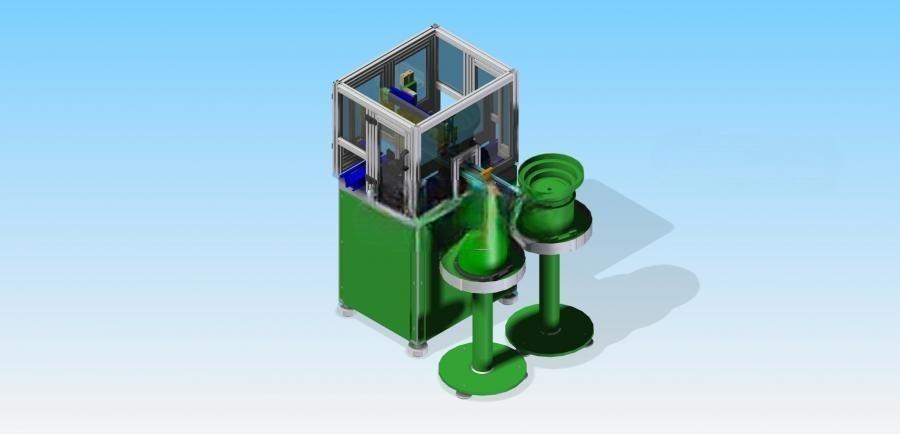

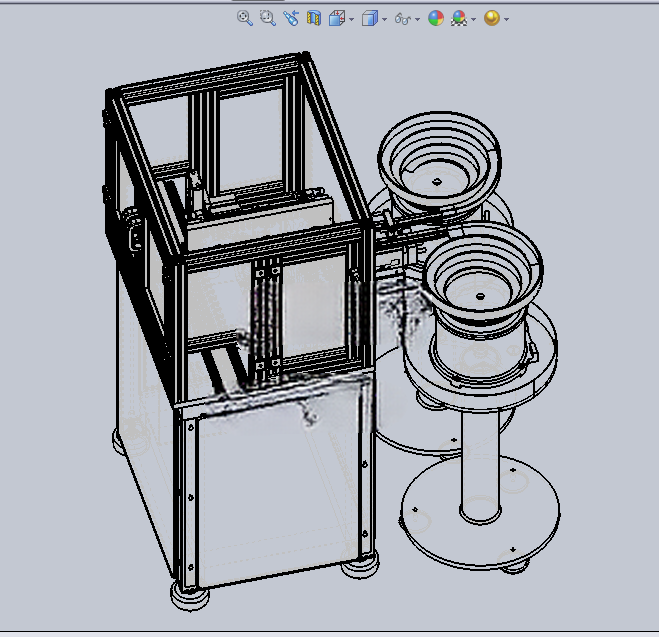

  在PCB板批量组装的生产场景中,通孔类电子元件的插装工序长期依赖人工操作,不仅插装精度受人员熟练度影响波动较大,长时间重复作业的疲劳度也会直接拉低产线节拍,这款全自动进料插件设备正是针对这一工序痛点开发的专用组装设备,可直接对接SMT后段的通孔元件组装工位,适配消费电子、小家电、工控板卡等多类产品的PCB组装需求。设备主体采用一体式柜式机架设计,底部机架采用方通焊接框架做整体承托,外封钣金护罩做安全防护,上部作业区域设置铝型材框架搭配透明亚克力防护门,既可以隔绝设备运行时的运动部件风险,也能方便运维人员实时观察内部插装作业状态,机架底部配置可调脚杯,可适配车间不同平整度的地面安装需求,单台设备的占地宽度控制在1.2米以内,长度含外置进料机构约2.1米,作业高度匹配常规流水线0.75米的接驳高度,不需要对现有产线做大规模改造即可完成对接安装。

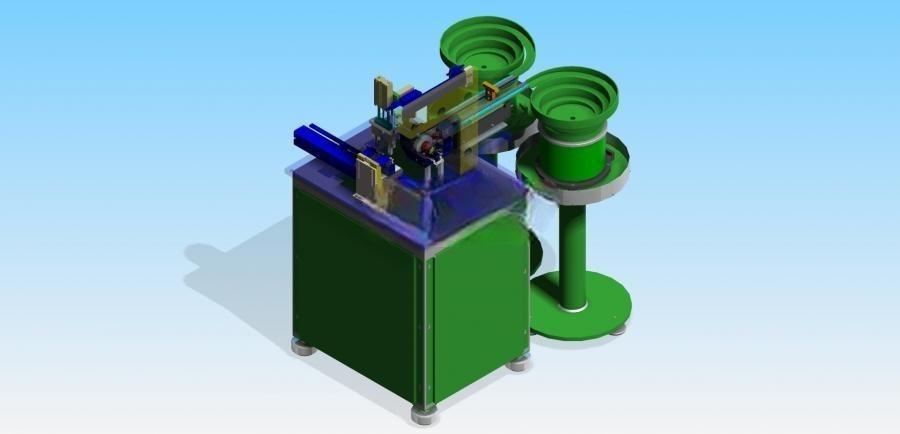

  外置的两组振动盘进料机构独立设置在设备侧方,通过立式支架固定在地面,避免振动盘工作时的震感传递到主机架影响插装精度,振动盘可根据不同规格的轴向元件、接插件定制料道,将散料状态的元件按统一姿态排序后,通过直振送料轨道输送到设备内部的分料定位工位,分料机构会对每个到位的元件做姿态二次校正,确保引脚间距、元件方向完全符合插装要求后,再移送至插装头取料位置。设备内部的插装执行单元采用伺服驱动的多轴运动结构,X/Y轴负责带动插装头在PCB板的平面范围内做精准位移,Z轴搭配压力传感模块,控制插装头的下压行程与插装压力,避免压力过大损伤PCB板或元件引脚,也能避免压力不足导致元件插装不到位、过波峰焊时出现浮高问题。

  插装头自带夹爪旋转功能,可根据元件插装角度需求自动调整方向,适配不同极性元件的方向定位要求,PCB板输送轨道采用可调宽度设计,可通过丝杆调节适配不同尺寸的PCB板,轨道上设置的定位挡块与压紧机构,会在插装作业时将PCB板牢牢固定,避免板件移位影响插装精度。设备的控制单元集成在下部机架的电气柜内,采用PLC搭配运动控制器做整体动作逻辑控制,人机交互界面设置在设备前部的操作面板上,可直接在界面上设置不同产品的插装坐标、元件参数、插装速度,换产时只需要调用对应程序、更换对应元件的振动盘料道与夹爪,即可快速完成不同产品的生产切换,不需要对设备结构做大规模调整。

  从结构设计的角度来看,这款设备将进料、定位、插装、输送几个功能模块做了独立拆分,振动盘进料模块与主机架做物理隔振处理,运动模组全部采用标准线性导轨与伺服电机搭配,既保证了长期运行的精度稳定性,也方便后续的维护保养与易损件更换,插装头的压力反馈设计可以有效降低插装不良率,相比人工插装的作业模式,单台设备可替代3-4名作业人员的工作量,插装精度可控制在0.1mm以内,能满足高密度PCB板的通孔元件插装需求,设备的安全防护设计完全符合工业设备的安全规范,防护门设置安全联锁开关,门体打开时设备会自动停止运行,避免运维过程中出现安全事故。在实际产线布局中,该设备可直接布置在波峰焊工位前段,完成插装的PCB板可直接通过接驳轨道流入波峰焊设备完成焊接,不需要额外的周转环节,有效减少元件周转过程中的磕碰、引脚变形问题,设备的运行速度可根据产线节拍做灵活调整,最高插装速度可达每小时数千点,可匹配不同产能规模的组装产线需求,针对不同类型的元件,只需要更换对应的送料模块与夹治具,即可覆盖电容、电阻、接插件、排针等多类通孔元件的自动插装作业,通用性较强。
