在线式滚筒供料自动焊接工作站结构设计

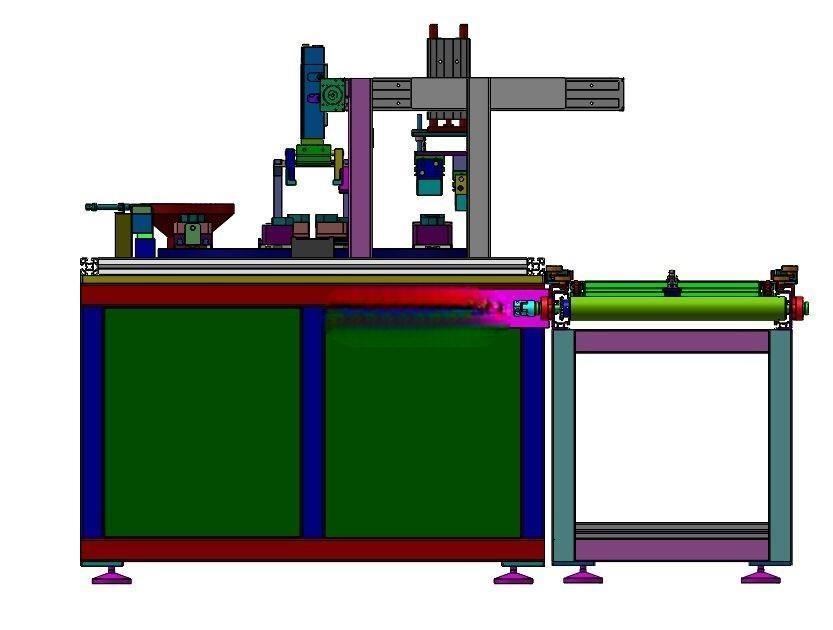

　　设备整体采用分段式机架布局，主体作业段机架采用方通焊接框架结构，底部配置可调式脚杯，可根据现场地面平整度调整设备水平度，调整行程范围为±15mm，机架主体作业区高度为850mm，适配主流流水线作业高度，操作人员无需弯腰即可完成异常排查与日常维护；设备横向总长度为2800mm，其中进料衔接段长度为600mm，核心作业段长度为1600mm，出料检测段长度为600mm，设备纵深宽度为1200mm，顶部执行机构最高点距离地面高度为1800mm，安装时需预留顶部至少300mm的维护空间，侧面预留500mm的检修通道，满足车间设备布局的安全间距要求。这套在线式焊接设备主要面向3C电子、小家电金属结构件、汽车小尺寸冲压零部件的连续焊接生产场景，适配产线在线式作业需求，可直接嵌入现有滚筒输送产线，无需对原有产线布局做大规模改造，适配多规格小尺寸工件的批量焊接工序，解决传统单工位焊接设备上下料等待时间长、人工对位精度差、焊接后检测与卸料需额外工位衔接的痛点。

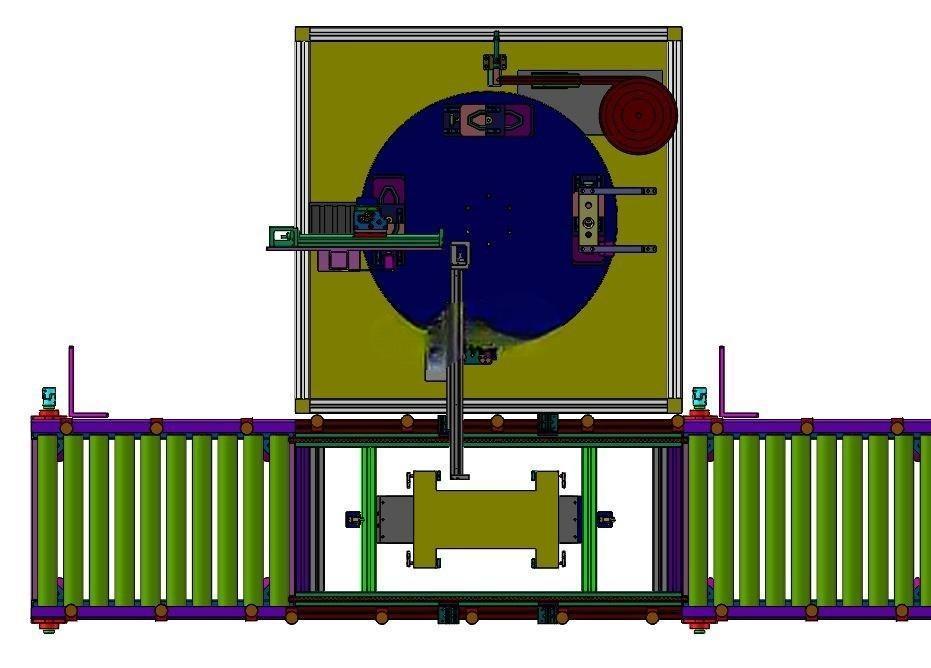

　　供料单元采用滚筒线直连进料的设计思路，进料端滚筒线间距设置为30mm，适配最小尺寸为50*50mm的工件输送，滚筒表面包胶处理，避免工件输送过程中出现表面划伤，进料端配置阻挡顶升机构，当工件输送至预定工位后，阻挡气缸伸出定位工件，顶升气缸将工件抬离滚筒面，消除滚筒间隙带来的定位偏差，顶升定位精度可达±0.02mm，为后续焊接工序提供稳定的定位基准。移栽执行单元采用线性模组加伺服电机的驱动方案，X轴模组行程为1200mm，可覆盖进料位、四个焊接工位、检测位、卸料位的全行程移动，Y轴模组行程为300mm，适配工件宽度方向的位置调整，Z轴行程为200mm，可满足不同高度工件的焊枪进给需求，伺服电机配置17位绝对值编码器，重复定位精度可达±0.01mm，移栽机构末端配置气动夹爪，夹爪可根据工件外形更换定制夹指，换型时间不超过15分钟，适配多品种小批量的柔性生产需求。核心焊接工位采用4工位分割器布局，分割器采用凸轮分割结构，工位切换时间为0.8s，工位切换重复定位精度可达±0.015s，四个工位分别对应上料等待、焊接作业、焊后冷却、检测中转四个工序，各工序并行作业，大幅压缩单件工件的生产节拍，单工位焊接时间可根据工件焊缝长度调整，最长支持15s的焊接保压时间，整套设备的生产节拍最快可达3s/件，相比单工位焊接设备效率提升3倍以上。设备侧方配置振动盘自动上料机构，针对需要额外焊接附属小零件的工件，振动盘可将小零件自动排序送料至待取位，由移栽机构夹取后与主工件完成拼接定位，再送入焊接工位完成焊接，无需人工摆放小零件，减少人工操作带来的位置偏差与安全隐患。

　　焊后检测工位配置接触式位移传感器与视觉检测模块，可对焊缝的外观完整性、焊接位置偏差、工件焊接后的尺寸变形量做在线检测，检测不合格的工件会在卸料位被推入不合格品收集盒，合格品则顺着出料滚筒线流入下一道工序，实现焊接、检测、分拣的全流程自动化，无需人工额外做质检分拣。设备的气动系统采用集中供气布局，气源处理三联件安装在设备侧方易操作位置，可实时调整供气压力，过滤气源中的水分与杂质，所有气缸均配置磁性开关，实时反馈气缸伸缩位置，避免出现卡滞、动作不到位引发的设备撞机问题；电气控制元件全部安装在机架下方的密封电气柜内，电气柜防护等级达到IP54，可适配车间多粉尘、少量焊接飞溅的作业环境，各运动轴均配置硬限位与软限位双重保护，当机构运行超出安全行程时会立即触发急停，避免设备损坏。

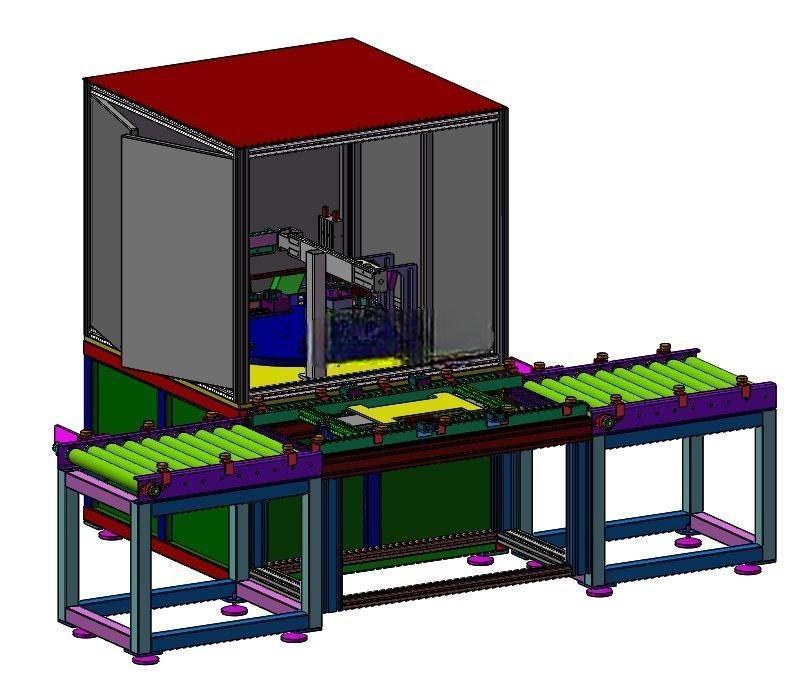

　　设备外罩采用半开放式设计，焊接工位配置可开合的深色防护挡板，既可以阻挡焊接弧光对操作人员的伤害，也方便日常打开做焊嘴清理、焊渣清理等维护工作，设备操作面板安装在进料端侧方，高度为1200mm，操作人员站立即可完成参数调整、模式切换、手动调试等操作，面板上配置急停按钮、启动按钮、复位按钮与状态指示灯，可直观反馈设备当前运行状态。在设计阶段，这套设备的结构做了模块化拆分，供料模块、焊接模块、检测模块、卸料模块均为独立安装单元，可根据客户实际产线需求做模块增减，比如不需要焊后检测的场景可直接拆除检测模块，缩短设备整体长度，适配不同客户的场地与工序需求；所有易损件均采用行业标准件，焊枪夹持机构、夹爪、滚筒、输送皮带等部件均可快速更换，减少设备维护的停机时间。
