三轴移动坐标激光打标焊接一体机结构

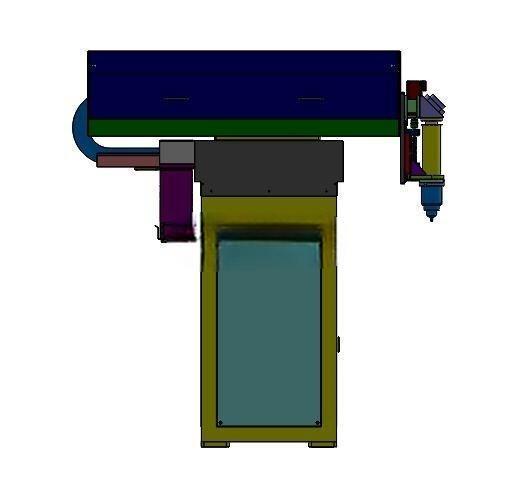

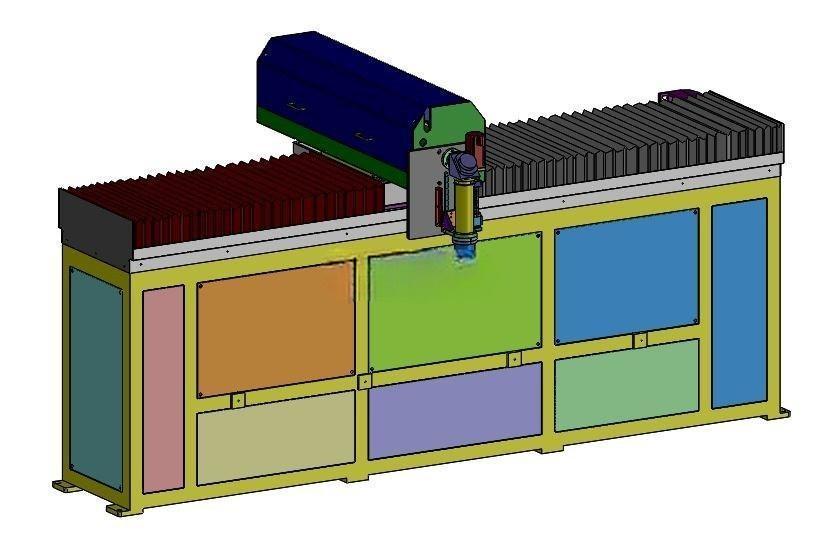

　　这款坐标式激光加工设备的结构设计，核心围绕中小尺寸金属工件的精密加工需求展开，在五金零部件、电子元器件、小型五金配件的加工场景中，可同时覆盖标识打刻与精密焊接两类工序，减少车间内设备排布的空间占用，也避免了工件在不同设备间流转带来的二次装夹误差。从结构布局来看，设备采用落地式柜身加龙门式三轴移动横梁的组合，柜身作为整机的承载基础，内部预留了激光发生器、电气控制元件、伺服驱动模块的安装空间，正面设置可开合的防护观察窗，既能够阻挡激光加工过程中的漫反射光线，保护操作人员眼部安全，也方便日常对内部元器件进行检修维护。

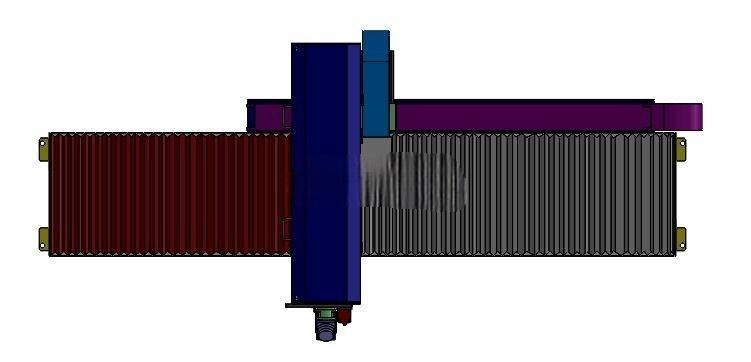

　　横梁部分采用伺服电机配合滚珠丝杆的传动组合，X轴沿柜身上方的横向导轨做长距离移动，覆盖整个加工幅面，Y轴搭载在X轴滑台上实现纵向进给，Z轴则负责带动激光加工头做垂直方向的升降调整，三个轴的移动精度可控制在0.02mm以内，能够满足精密打标与薄壁工件焊接的精度要求。设计过程中，传动部件的选型充分考虑了长期运行的稳定性，丝杆选用预压式滚珠丝杆，消除反向间隙，导轨采用线性重载导轨，承载滑台与激光头的重量同时保证移动平顺性，避免高速移动时出现抖动影响加工质量。激光加工头的安装位置预留了快换接口，可根据加工需求切换不同焦距的场镜，或是更换焊接专用的送丝组件，实现打标与焊接功能的快速切换，无需对整机结构做大规模改动。

　　设备的安装边界需要结合车间布局预留足够空间，柜身主体的占地尺寸适配常规工业车间的设备排布要求，后方预留150mm以上的散热与走线空间，前方预留800mm以上的操作空间，方便工件上下料与日常操作。气路与电路接口统一设置在柜身侧后方，便于车间管线的排布连接，整机的重心集中在柜身下部，即使横梁移动到极限位置也不会出现倾覆风险，无需额外做地面固定处理，降低安装调试的工作量。

　　在实际应用中，这类设备可适配不锈钢、铝合金、铜合金等多种金属材料的加工，打标工序可完成零件序列号、二维码、标识图案的永久性刻蚀，焊接工序可完成薄壁零件的拼接焊、密封焊、点焊等加工，在五金制造、电子配件、小型汽配零件的加工车间中，能够替代单一功能的打标机与焊接机，减少设备采购成本，同时降低操作人员的设备学习成本。结构设计时还考虑了加工废料的收集，柜身加工台面预留了漏屑孔，下方可放置废料收集盒，清理加工产生的金属碎屑时无需拆解台面结构，日常维护更加便捷。防护结构的设计符合激光加工设备的安全规范，观察窗采用激光防护玻璃，可过滤对应波长的激光，设备运行时柜门关闭状态下才会触发光输出的安全联锁，避免误操作带来的安全隐患。三轴的移动行程设计覆盖了多数中小尺寸工件的加工范围，针对特殊尺寸的工件，也可通过调整横梁的安装位置拓展加工幅面，具备一定的适配灵活性。
