转子同步上料精车加工设备结构设计

　　在微特电机、小型电机的量产制造环节，转子外圆的精车工序直接决定电机最终的气隙均匀度、运转噪音与动平衡表现，是转子加工链路里精度要求最高的工序之一。这套精车设备的设计，正是针对传统皮带传动式转子精车机的痛点做的定向优化，适配直径30-120mm、叠厚20-80mm的各类鼠笼式转子、绕线转子的外圆精车加工，可直接嵌入转子自动化生产线，也可作为单机设备配合人工上下料使用。

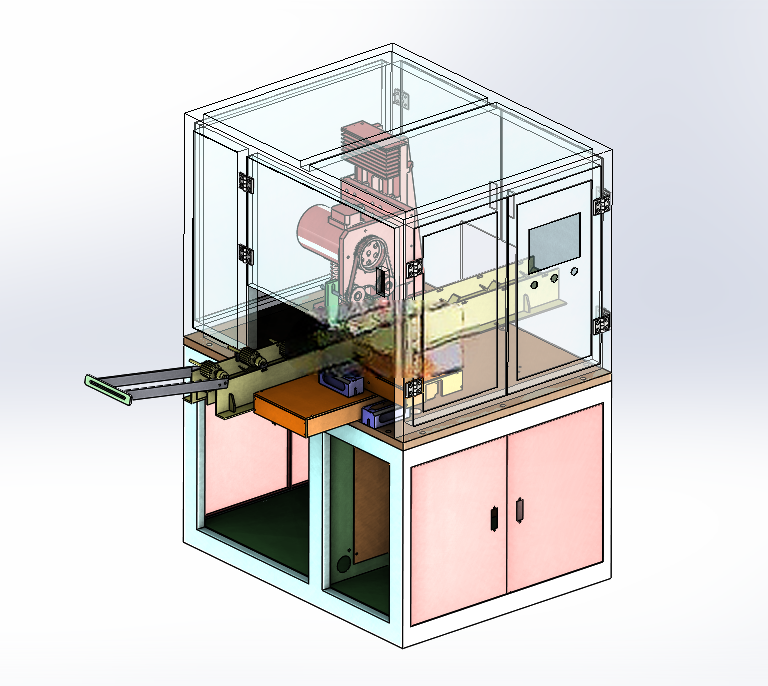

　　从结构布局来看，设备采用卧式床身作为承载基础，床身采用HT250铸铁铸造后经时效处理，避免长期使用后的应力变形，整体安装边界控制在长1800mm、宽1200mm、高1600mm范围内，底部设置6个可调减震垫铁，无需额外做地基固定，可直接放置于硬化车间地面使用，调整垫铁即可完成设备水平校准，适配多数中小型机加工车间的工位排布需求。

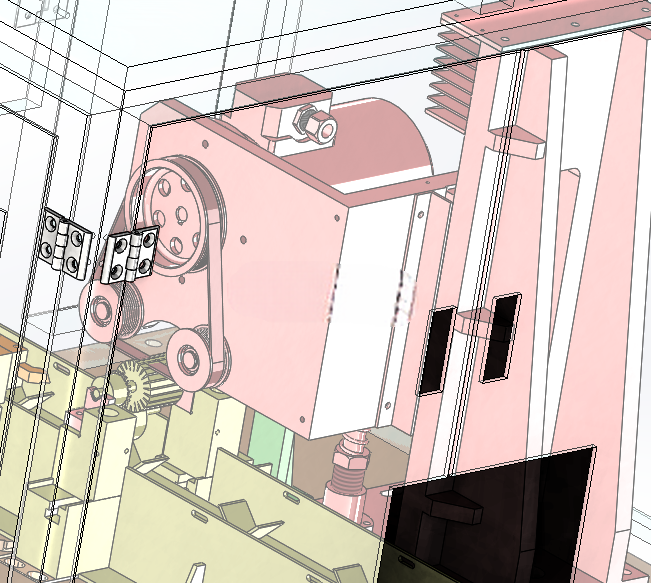

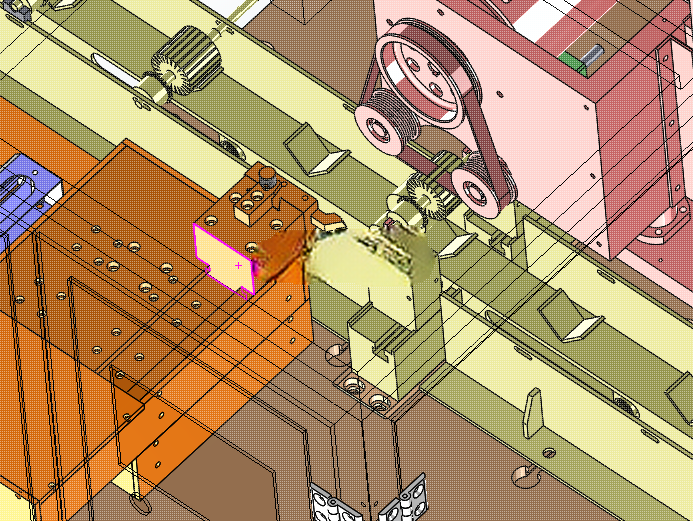

　　传统转子精车机普遍采用皮带顶紧转子后带动工件旋转的传动方式，皮带张紧力的波动、皮带磨损带来的打滑，都会直接导致转子转速不稳定，车削过程中容易出现振纹、圆度超差的问题，后续还需要额外增加动平衡修正工序，拉高整体加工成本。这套设备摒弃了传统的皮带摩擦传动结构，设计了独立的同步上料与主轴夹持机构：上料部分采用平皮带输送配合侧向定位挡块，转子从上游工序流入后，会被挡块精准定位到主轴装夹的同轴位置，随后尾部的气动顶针伸出，将转子顶入主轴端的弹性夹头内，夹头抱紧转子转轴后，主轴通过伺服电机经同步带直接驱动旋转，传动比恒定无打滑，转速可在300-1500rpm范围内无级调整，针对不同直径、不同材质的转子匹配合适的切削线速度，从传动根源上解决了转速不稳带来的精度问题。

　　切削进给部分采用十字滑台结构，X轴负责径向进刀控制切削深度，Z轴负责轴向走刀完成整个转子外圆面的车削，两个轴均采用滚珠丝杠传动搭配线性导轨导向，重复定位精度控制在0.01mm以内，可保证每次进刀的深度一致性。刀架部分设计为快换式装夹结构，可同时装夹2把硬质合金车刀，一把负责粗车去除转子叠片的外圆余量，另一把负责精车达到最终尺寸要求，无需中途换刀，单工件加工节拍可控制在15秒以内，相比传统设备效率提升30%以上。滑台的两端均设置硬限位与软限位双重保护，避免误操作导致的撞刀事故，设备的防护板采用折弯钣金制作，覆盖所有传动运动部位，防止切削液、铁屑飞溅到传动部件内延长维护周期，同时避免操作人员误触运动部件发生安全事故。

　　排屑部分设计为斜置式床身护罩，车削产生的铁屑会顺着斜面落入设备尾部的排屑槽内，可配合链板式排屑机自动排出，也可在排屑口放置集屑车人工清理。切削液系统采用独立的水箱与水泵，水箱容积120L，设置多层过滤网过滤铁屑，切削液通过管路直接喷射到车刀与工件的接触位置，起到冷却与润滑作用，同时抑制切削粉尘的扩散。

　　在实际产线应用中，这套设备可对接转子自动叠压、转轴压装工序的出料输送线，无需人工干预即可完成上料、装夹、车削、下料的全流程动作，加工后的转子外圆圆度可控制在0.005mm以内，表面粗糙度可达Ra1.6，无需后续的外圆磨削工序即可满足多数民用电机的转子精度要求。设备的气动系统压力设置为0.5-0.7MPa，适配工厂常规的压缩空气气源，电气柜布置在设备侧面，所有走线均采用拖链防护，避免长期运动导致的线缆磨损，维护时只需打开侧门即可接触到所有电气元件，日常点检、易损件更换都十分便捷。针对不同规格的转子，只需更换对应尺寸的弹性夹头、调整定位挡块的位置、修改对应的主轴转速与进给参数即可快速换产，换产时间可控制在20分钟以内，适配多品种小批量的转子加工需求。
