全自动木工双端截锯结构设计方案

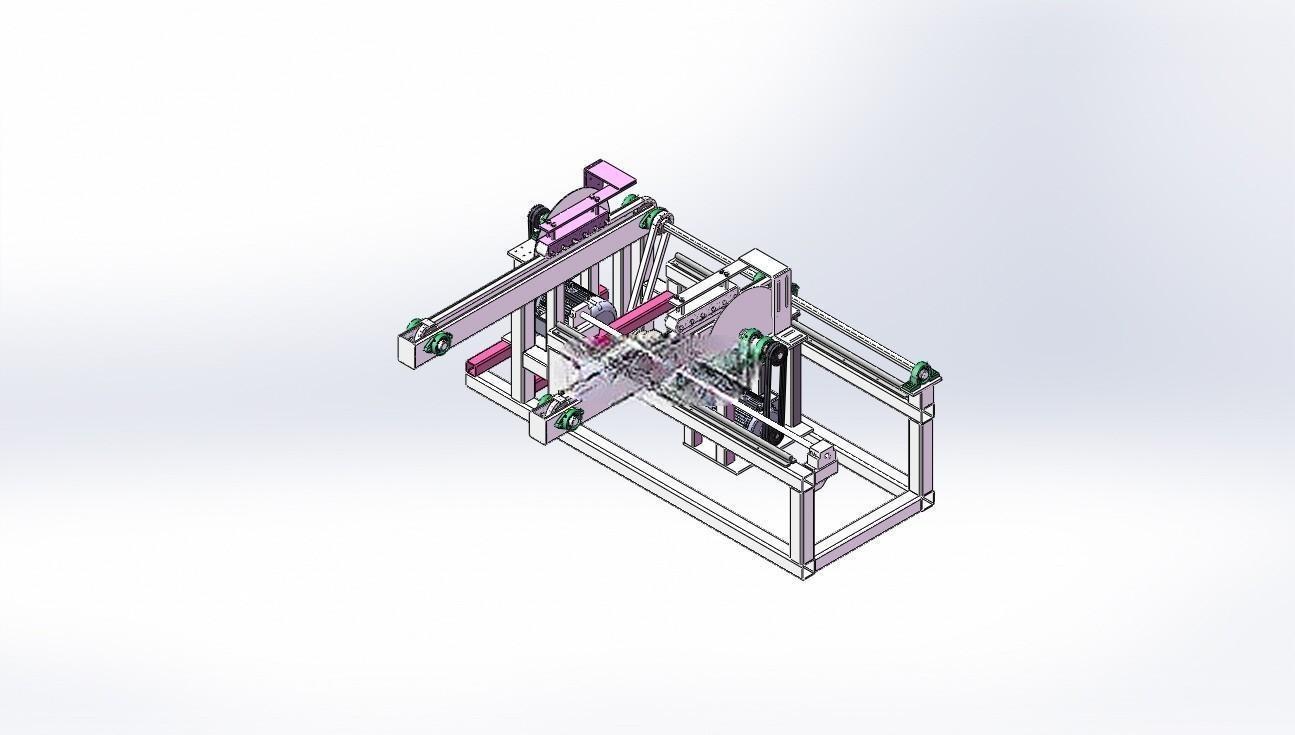

　　在实木板材、木方批量加工的生产场景中，定长截锯是备料环节的核心工序设备，传统单端截锯需要两次装夹定位才能完成工件两端的齐头定长，不仅装夹辅助时间占比高，两次定位的累计误差也容易导致工件长度公差超差，难以满足规模化家具、木结构构件生产的节拍与精度要求。这款双端截锯的设计，正是针对批量木作备料的痛点展开，整体采用框架式方管焊接机身作为承载基础，焊接后经时效处理消除焊接应力，避免长期负载运行出现机身变形影响锯切精度。

　　送料环节采用双排履带连续送料结构，履带表面设置防滑尖刺与弹性压料组件，送料过程中履带与工件上下表面均匀接触，不会在软质木材表面留下压痕，同时连续送料的模式省去了单端锯往复送料的空行程时间，配合两端对称布置的锯切动力头，可一次完成工件两端的同步截切，单班8小时作业可完成40立方米左右的木材截切工作量，适配长度1800mm以内的板材、木方加工需求，覆盖绝大多数民用家具、装修木方、包装木构件的定长加工尺寸范围。

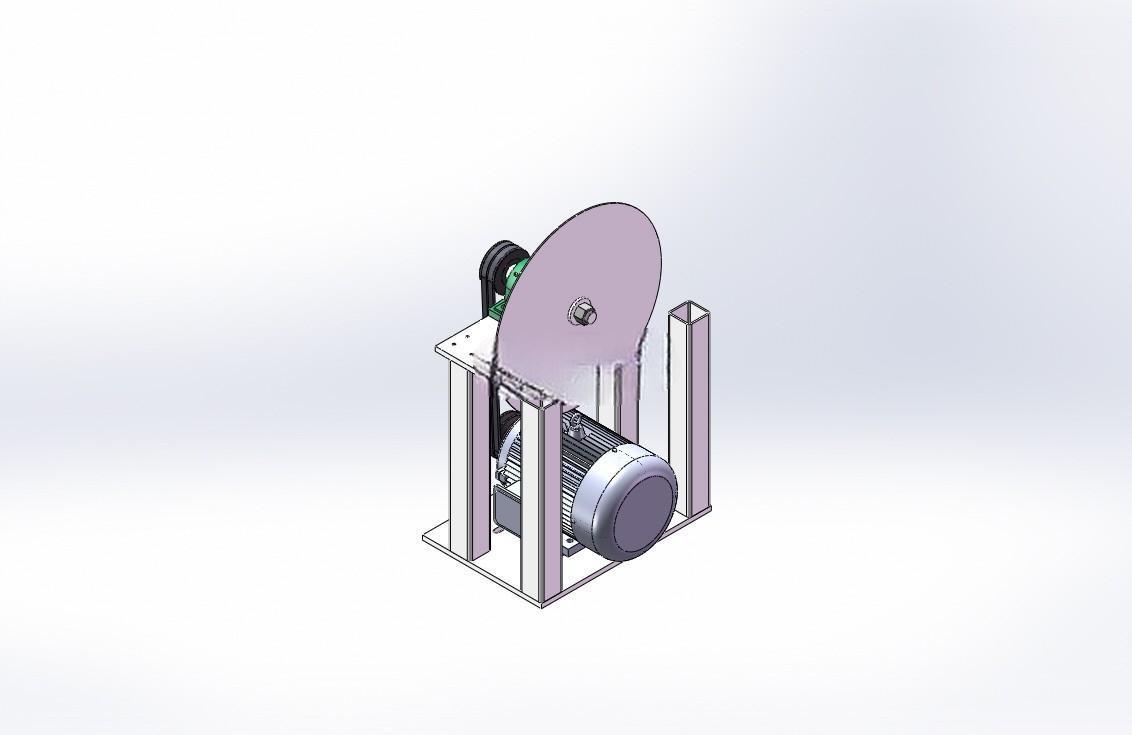

　　动力端采用双电机独立驱动锯片的设计思路，每个锯切单元单独配备卧式安装的三相异步电机，通过皮带传动将动力传递至锯片主轴，皮带传动的结构可在锯片遇到硬节、异物卡滞时起到过载缓冲作用，避免电机轴直接受冲击载荷损坏；锯片外侧设置半包围式安全防护罩，防护罩下端衔接排屑通道，锯切产生的木屑可通过排屑通道直接汇入厂区集中除尘管路，避免锯屑飞溅影响作业环境，同时防护罩的开合设置安全联锁，检修或更换锯片时打开防护罩设备将自动切断动力回路，防止误启动造成安全事故。

　　安装布局上，设备进料端与出料端预留足够的工件托举延伸空间，进料侧可对接自动上料台架，出料侧可直接衔接后续的分选、铣型工序输送线，无需额外增加中转转运工位；机身底部设置可调式地脚螺栓，可根据车间地面平整度调整机身水平度，调整范围±20mm，无需额外制作安装基础，普通硬化车间地面即可完成设备部署。两侧锯切动力头的间距可通过手动丝杠调节，调节范围覆盖300mm至1800mm的加工长度，调节位置配有刻度标尺，调整后通过锁紧机构固定动力头位置，重复定位精度控制在±0.5mm以内，可满足不同长度规格工件的快速换产需求。

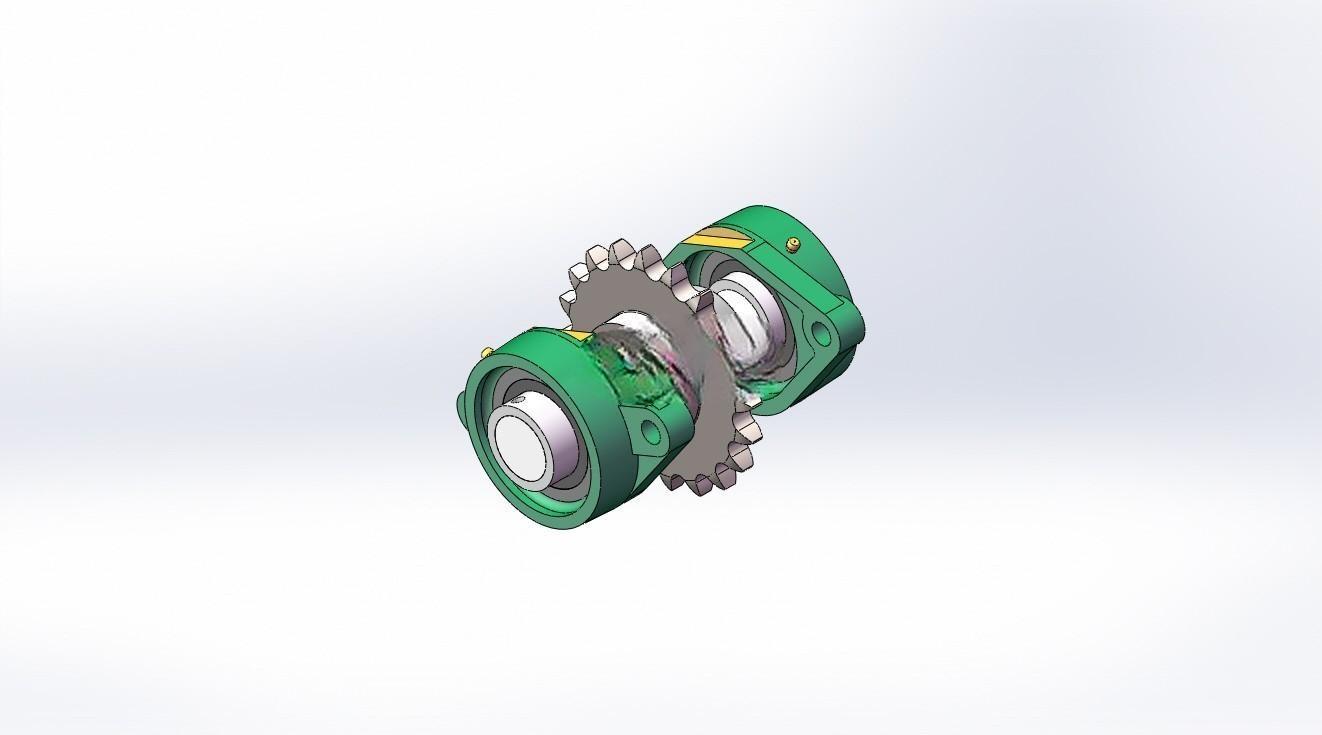

　　锯切主轴采用深沟球轴承 paired with 推力球轴承的组合支撑结构，可同时承受锯切过程中的径向切削力与轴向进给力，主轴端跳控制在0.02mm以内，保证锯切面的平整度，截切后工件端面无需额外刨削加工即可直接进入下道工序。压料机构采用气缸驱动的浮动压梁结构，压梁下表面贴附耐磨聚氨酯垫层，可根据工件厚度自动调整压合高度，针对不同厚度的板材、木方都能提供稳定的压紧力，避免锯切过程中工件蹿动导致的崩边、锯斜问题。设备的操作按钮集中布置在机身一侧的操作盒上，包含急停、启动、送料速度调节旋钮，送料速度可根据木材硬度、锯切截面大小在0-12m/min范围内无级调整，硬木锯切时降低送料速度避免锯片过热烧损，软木加工时提高送料速度提升加工效率。整体结构设计充分考虑木工车间的作业环境，所有电气元件均采用防尘密封结构，传动部位设置集中润滑注油点，日常维护时无需拆解机身即可完成轴承、导轨部位的润滑保养，降低设备运维的时间成本。
