桌面型三轴运动点胶设备结构设计

　　这款桌面式点胶设备的结构设计，核心围绕小批量精密点胶作业场景展开，常见于消费电子零部件组装、小型塑胶件粘接、PCB板元件固定这类工位空间有限、点胶精度要求适中的生产环节，相比大型在线式点胶设备，它不需要对接产线输送段，可直接放置在标准工作台上完成单工位作业，适配多品种小批量的柔性生产需求，换型调试的操作门槛更低，适合中小型加工车间的零散点胶工序使用。

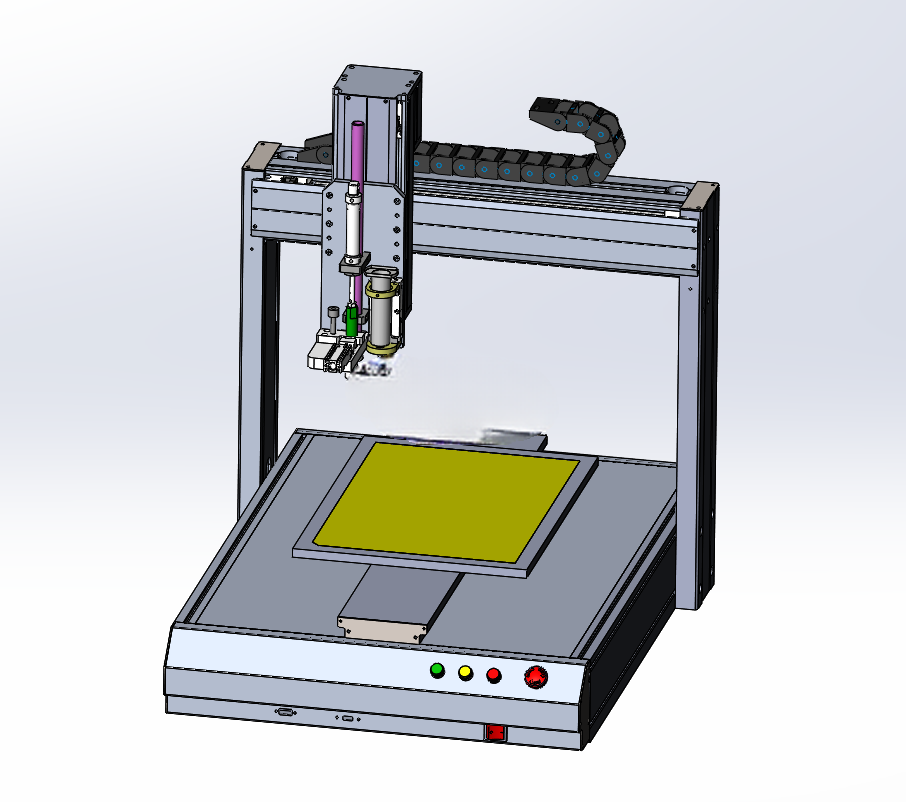

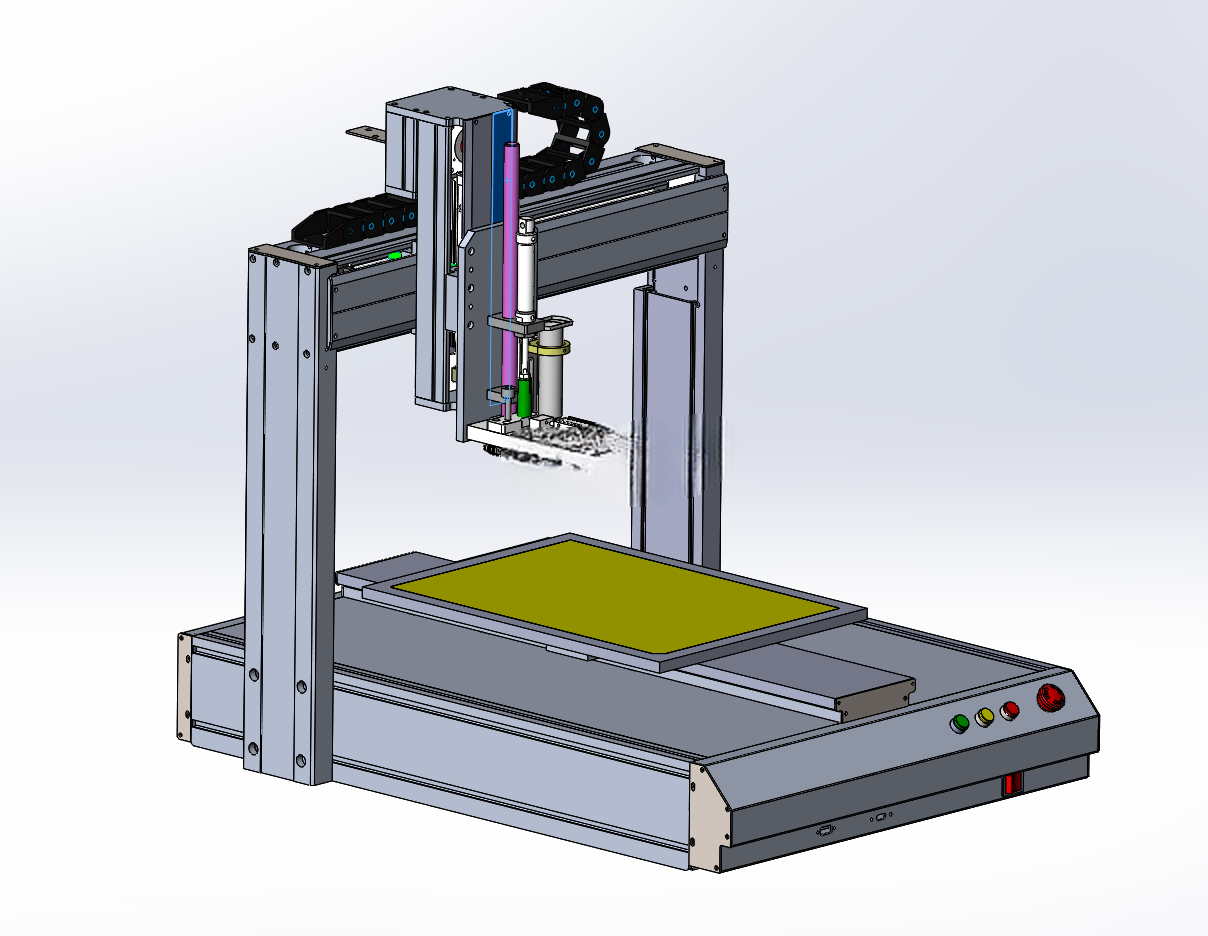

　　从运动架构设计来看，设备采用X、Y、Z三轴正交运动布局，框架部分全部选用标准工业铝型材搭建，没有采用定制焊接机架，一方面是铝型材的装配精度靠型材自身的形位公差保证，不需要额外做焊后时效、机架铣面这类后处理工序，组装时靠角码、螺栓锁紧就能达到所需的框架刚性，后期如果需要拓展工位、调整轴行程，只需要更换对应长度的型材就能完成改造，维护改造成本更低。运动轴的负载分配做了针对性优化：Y轴负责承载待加工工件做前后方向运动，工作台面采用平整铝板作为承载基准，可根据加工工件的尺寸更换定制治具，治具通过T型槽或者螺栓直接固定在台面上，不需要额外转接板；X轴搭载点胶头组件做左右方向运动，Z轴固定在X轴滑台上，带动点胶头做上下方向的升降运动，这样的负载分配让运动惯量更均衡，X、Z轴的走线可以沿型材拖链布置，避免运动过程中线缆拉扯影响点胶精度。

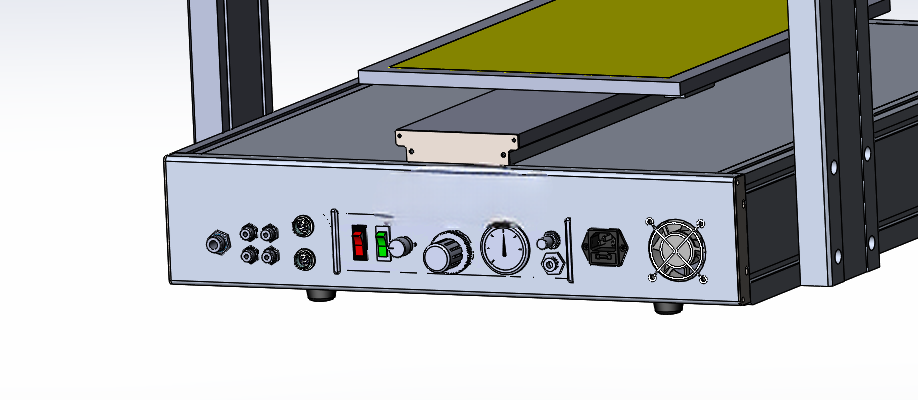

　　点胶头的安装位预留了CCD视觉组件的拓展接口，在基础点胶功能之外，可直接加装工业相机与镜头，配合光源实现点胶前的工件定位、点胶后的胶路检测功能，不需要重新设计Z轴安装板，安装孔位已经在设计阶段做了预留，用户可根据自身工艺需求选择是否配置视觉模块，兼顾了基础款的成本控制与高配款的功能拓展。设备的控制与气路元件全部集成在机身背部的面板上，从背部视图可以看到，面板上集成了电源开关、气压调节旋钮、气压表、电源接口、散热风扇以及气路接头，所有气路、电路的接口都布置在机身后侧，正面操作区域没有外露的管线，避免作业过程中管线剐蹭工件或者操作人员，操作安全性更高；散热风扇正对驱动元件安装位置，可及时带走驱动器、电源模块工作产生的热量，保证设备长时间连续运行时的稳定性。

　　从安装边界来看，这款设备的整体尺寸适配标准工业工作台的放置要求，底部安装有可调脚杯，可放置在水平台面上通过脚杯调整设备水平度，不需要做地面固定，设备四周预留了足够的操作与维护空间：正面是工件上下料的操作空间，后侧预留了接线、接气的操作间隙，左右两侧没有突出的部件，可并排多台布置在流水线旁的工作台上，不会占用过多车间空间。气路部分采用标准快插接头，可直接对接车间常用的0.5-0.7MPa压缩空气气源，不需要额外配置高压气源；电路部分采用标准三芯电源接口，接入常规220V工业用电即可运行，不需要特殊的供电配套。

　　在细节设计上，各运动轴的两端都安装了硬限位与光电限位，双重限位避免运动过程中出现滑台超程脱轨的问题；拖链选用静音型拖链，运动过程中噪音更低，适合放在车间内的人工操作工位旁使用，不会产生过大的噪音影响作业环境；点胶头的安装板采用可调式设计，可适配不同规格的针筒、点胶阀，更换点胶耗材时不需要重新校准整个Z轴的原点，只需要微调点胶头的安装高度即可，换型效率更高。整体结构没有冗余的设计部件，所有零件都选用标准件或者常用加工件，加工与组装难度低，后期维护时更换配件的采购周期短，适合作为通用型桌面点胶工位的标准设备使用，可覆盖绝大多数小工件的点胶工艺需求。
