多工位移栽取料自动摆盘设备结构设计

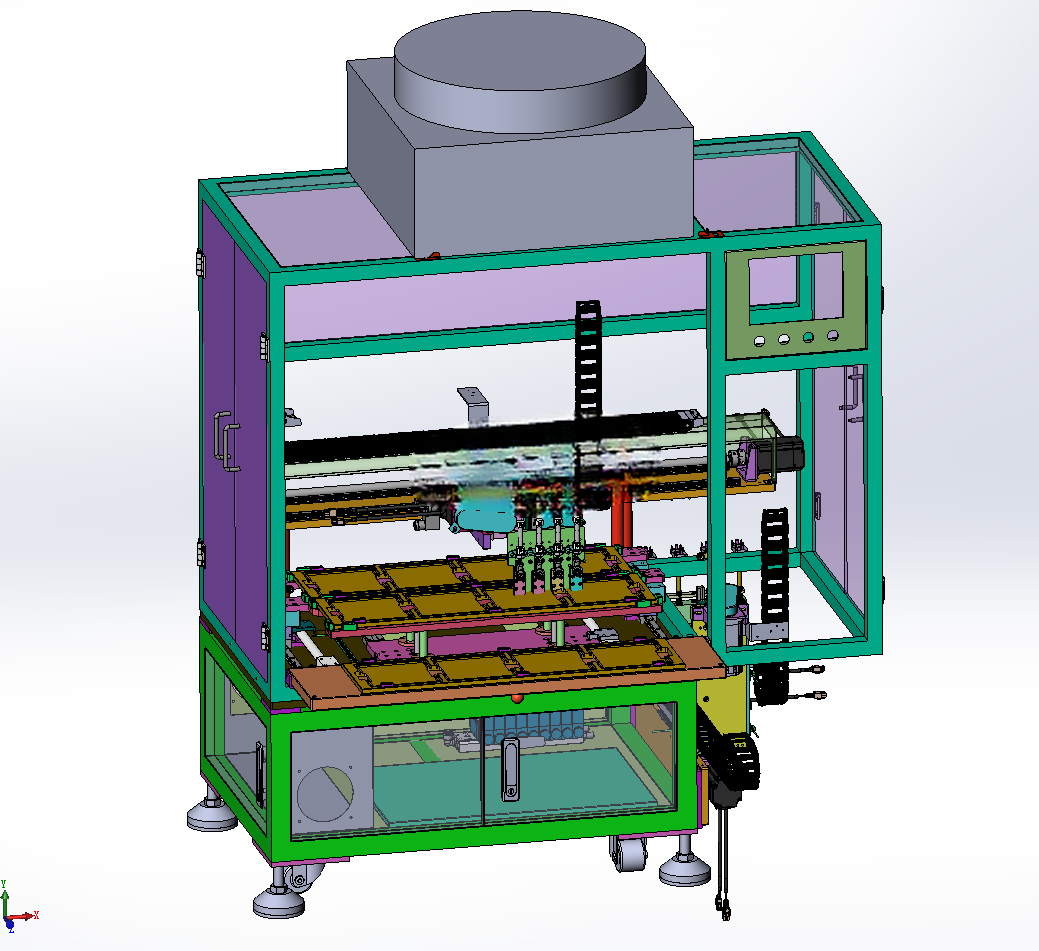

　　在3C电子小零件组装、食品分装、五金小件分拣后包装、半导体元器件托盘封装这类生产环节里，零散来料的规整摆盘一直是衔接前后工序的关键节点，人工摆盘不仅效率难以匹配高速产线的节拍，长时间重复操作带来的摆放位置偏差、物料磕碰损伤问题，也会直接拉高后段工序的不良率，这款自动摆盘设备正是针对这类场景开发的专用规整设备，可直接对接前端来料输送线，完成零散物料的自动取放、精准排布到指定料盘内的全流程作业，无需人工介入单工位的摆盘操作。设备整体采用落地式框架结构，底部配置可调脚轮与支撑脚杯，方便产线布局调整时的移位，同时脚杯可调节设备水平度，抵消车间地面不平整带来的安装误差，设备主体框架采用工业铝型材拼接搭建，外围设置透明亚克力与钣金组合的防护 enclosure，既可以观察内部机构运行状态，也能避免人员误触运动部件造成安全隐患，顶部预留的排风接口可对接车间集中除尘系统，适配有洁净度要求的生产场景。

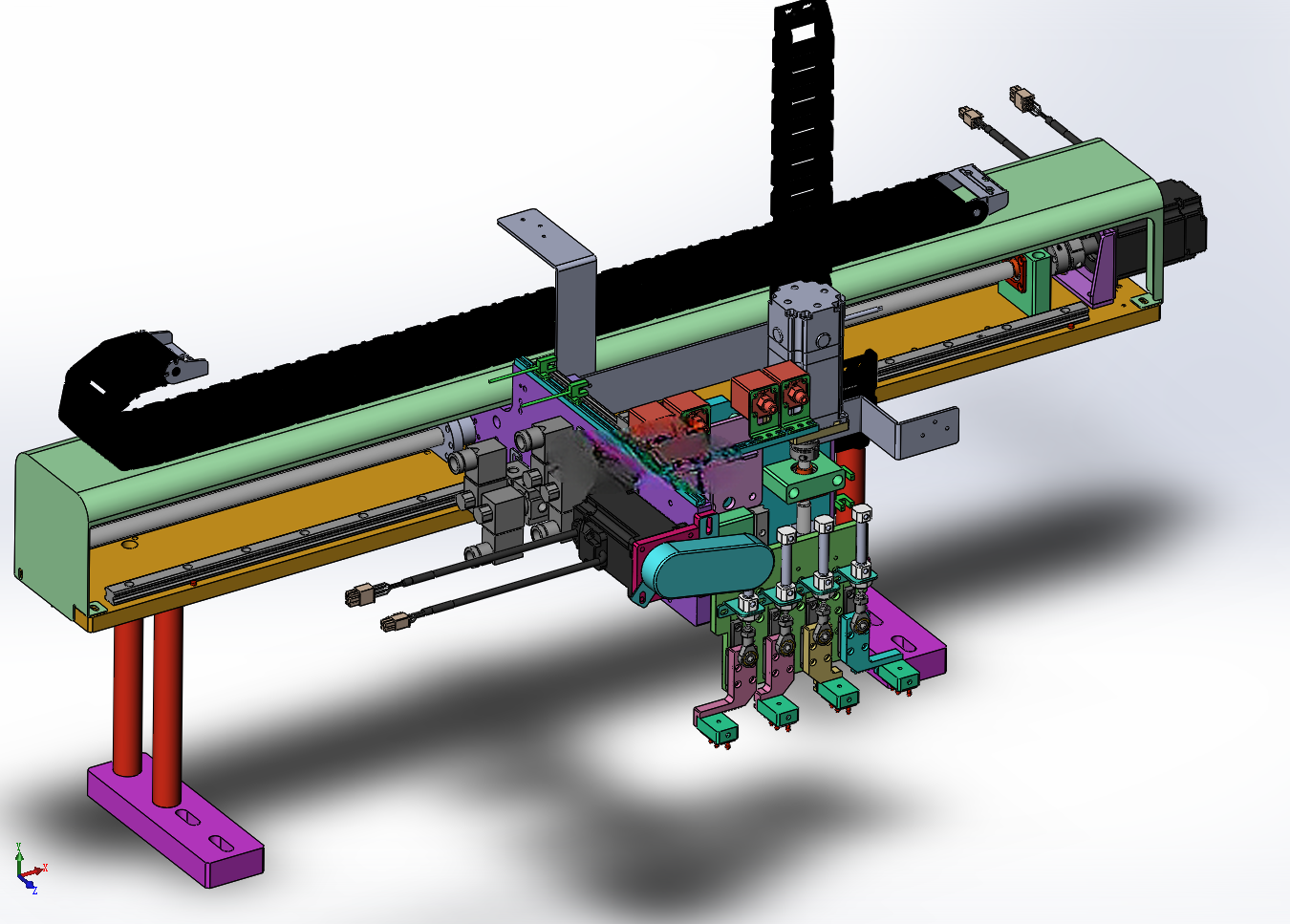

　　从运动架构设计来看，设备X、Y、Z三个运动轴全部采用丝杠加线性导轨的传动导向组合，X轴负责取料机构在料盘排布方向的长距离移动，选用大导程滚珠丝杠搭配重载型线性导轨，保证长行程移动时的运行平稳性，移动速度可根据产线节拍在0-1m/s范围内调整，重复定位精度控制在±0.02mm以内，完全满足小尺寸零件摆盘的位置精度要求；Y轴负责在来料工位与料盘工位之间的横移切换，行程根据常规料盘尺寸与来料位间距设计，可兼容最大400mm宽度的来料输送与料盘放置；Z轴负责取料头的升降动作，采用双导轨导向结构，避免升降过程中取料头出现偏摆，升降行程预留足够的取料安全高度，可兼容最大150mm堆叠高度的料盘使用。

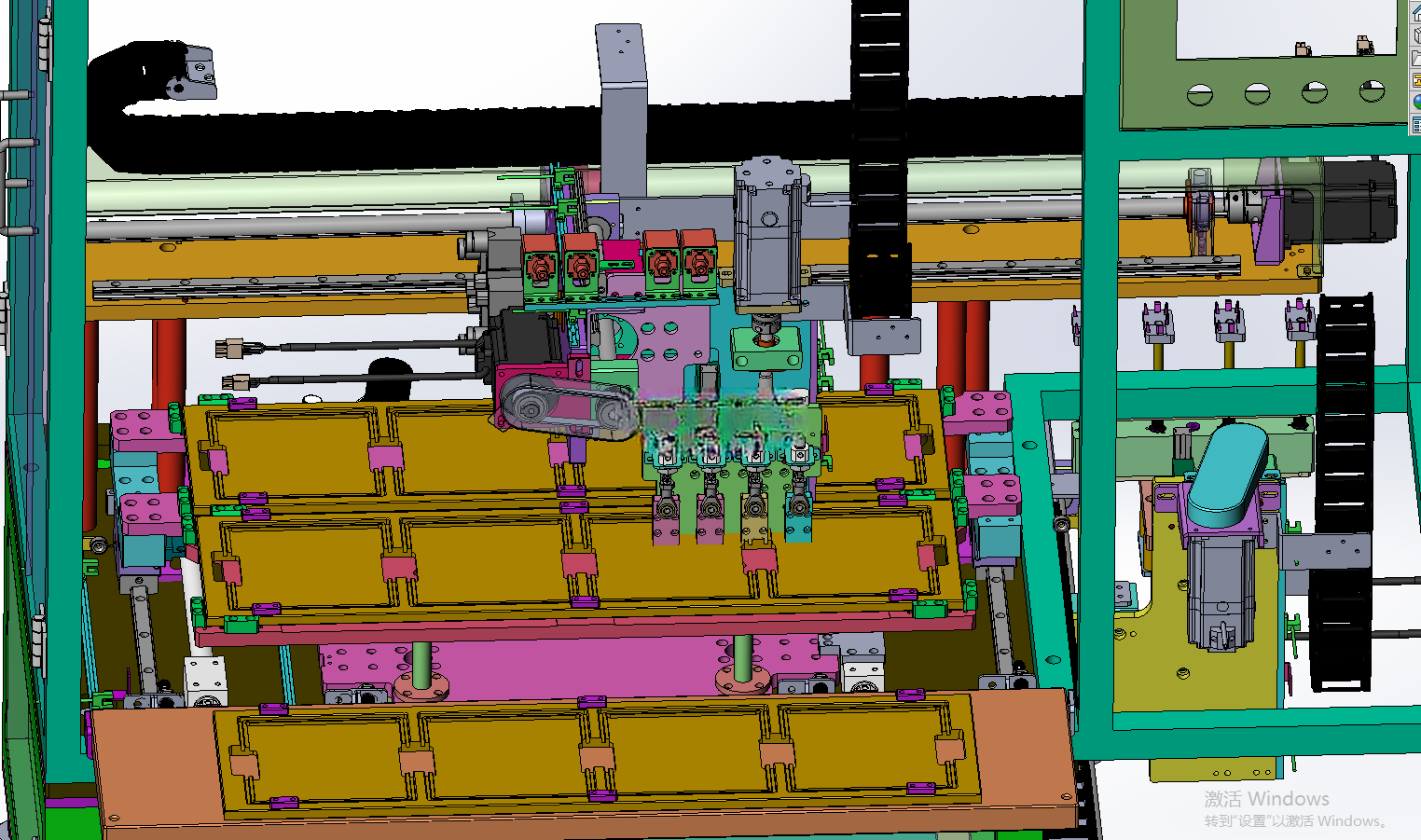

　　设备的功能模块主要分为移栽模组、升降取料机构、料盘定位工位三个部分，移栽模组作为核心运动载体，承载取料机构完成三个方向的位置移动，所有传动部件均设置防尘护罩，避免车间粉尘、物料碎屑进入丝杠导轨副造成磨损，延长部件使用寿命；升降取料机构采用模块化设计，可根据不同物料的特性更换吸嘴、夹爪等不同取料端，当前配置的多吸嘴取料头可一次完成多颗物料的同步取放，大幅提升摆盘效率，取料头位置设置缓冲结构，避免取放料时压力过大损伤物料表面；料盘定位工位设置可调节的定位挡块，无需更换工装即可兼容不同尺寸的标准料盘，工位下方配置到位检测传感器，料盘放置到位后设备才会启动摆盘程序，避免空运行或者物料摆放错位。设计过程中充分考虑了设备的安装边界与维护便利性，整体设备的占地尺寸控制在长1200mm、宽1000mm、高1600mm范围内，不需要额外占用过大的车间空间，可直接嵌入现有产线的空位中，设备的电气控制元件全部集成在底部的电气柜内，柜门设置在设备正面，日常维护时不需要拆解设备主体防护即可完成元件检修、线路排查，气管、线路全部采用拖链收纳，运动过程中不会出现管线拉扯、缠绕的问题。

　　在实际运行逻辑上，设备将来料位的物料通过视觉或者机械定位确认位置后，取料头下降取料，随后移栽模组移动到料盘对应坐标位置，升降机构下降将物料精准放入料盘槽位，按照预设的排布路径逐次完成整盘物料的摆放，整盘摆满后设备发出提示信号，提醒操作人员更换空料盘，也可根据需求扩展自动上下料盘机构，实现完全无人化的连续摆盘作业。整套设备的所有零部件均做了装配干涉校验，运动部件的行程范围都预留了安全余量，不会出现运行过程中机构碰撞防护壳或者工位工装的问题，各轴的驱动电机根据负载计算选型，保证长时间连续运行时不会出现过载丢步的情况，整体结构紧凑，运行噪音控制在70分贝以内，符合车间生产的环境要求。
