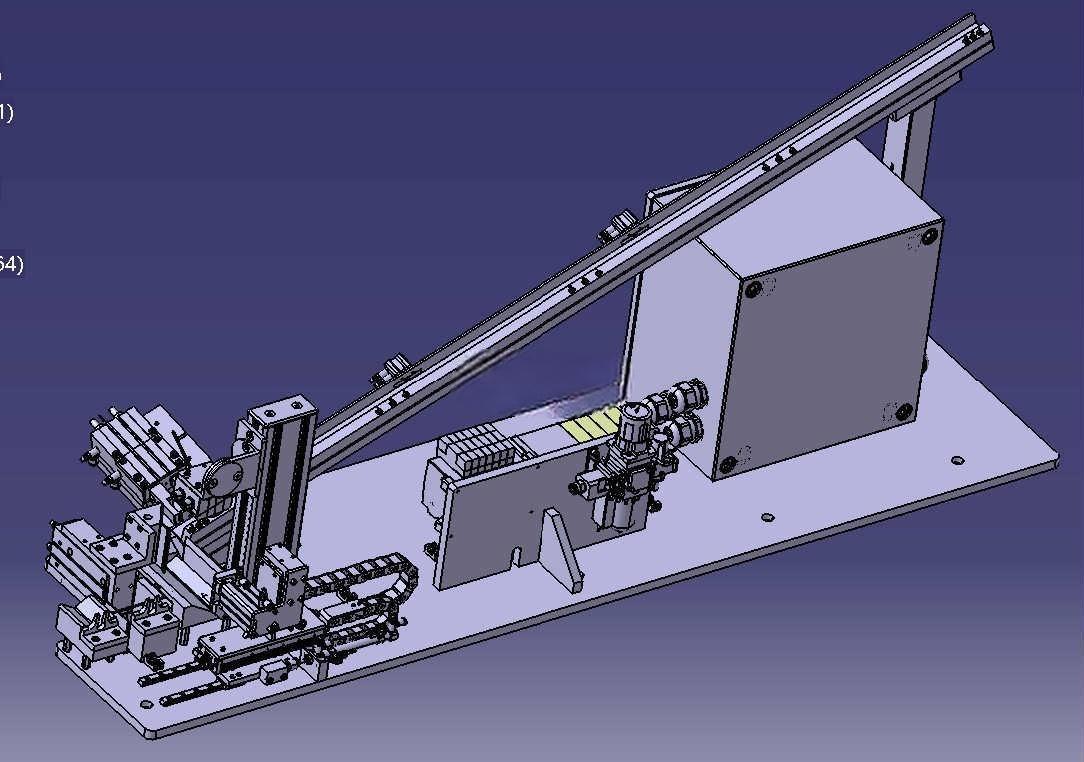

斜置式自动螺母分料送料设备结构设计

　　在紧固件装配、五金零部件加工、家电及汽车零部件组装的产线环节中，螺母这类小规格标准件的上料供给一直是影响产线节拍的关键节点，传统人工摆放螺母的方式不仅效率低下，还容易出现漏放、错放、姿态不一致的问题，直接导致后续锁附工序卡料、不良品率上升，这款斜置布局的自动螺母分料送料设备，正是针对这类小规格六角螺母、法兰螺母的连续供给需求开发的专用结构。

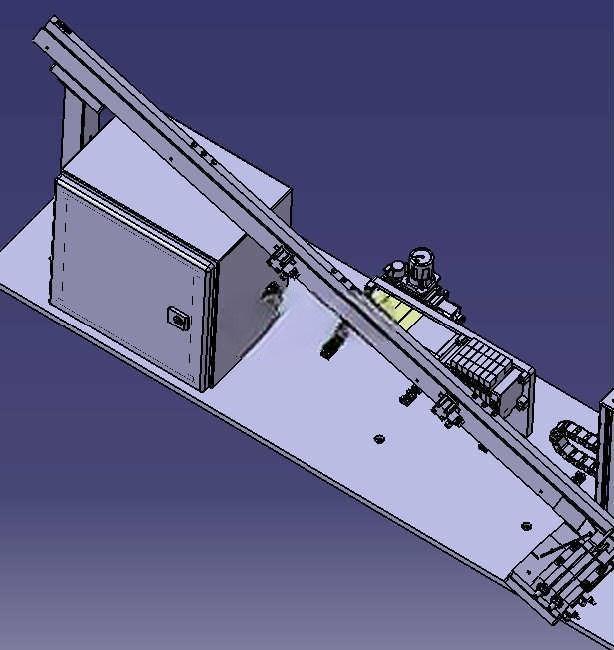

　　从实际产线适配的角度看，该设备的安装边界预留了充足的对接空间，整体底座采用平板式安装结构，可直接固定在标准铝型材工作台上，不需要额外制作加高基座，斜向布置的送料轨道倾角经过反复校核，既可以依靠螺母自身重力实现顺畅滑移，又不会因为倾角过大导致螺母堆叠卡滞，轨道出口端的位置刚好对应常见锁附机构的取料高度，能直接和振动盘出料端、直振送料轨道或者机械手取料位对接，不需要额外增加转接轨道。设备的控制箱体集成在斜轨下方的封闭空间内，整体外形紧凑，不会占用过多产线横向空间，侧边预留的走线槽可以直接对接产线的主控线路，安装时只需要固定底座四个角的安装孔位，调整轨道出口和下游工位的同轴度即可完成部署。

　　功能实现层面，这套设备没有采用单一的分料结构，而是在送料轨道上集成了多组独立的送料分离机构，每一组分离机构都对应一个螺母的暂存工位，当螺母沿着斜轨滑入对应工位后，分离机构会依次动作，将连续滑下的螺母逐个分隔开，避免多个螺母同时挤到出口端造成卡料，同时在每个分料工位都设置了位置检测点位，能够实时反馈每个工位是否有螺母到位、螺母姿态是否符合要求，一旦出现缺料或者姿态异常的情况，检测信号会直接传递给上游送料单元补料，或者触发异常提示，避免下游工位空跑。和普通的直振分料结构不同，这套斜置式结构依靠重力辅助送料，减少了直振器的持续振动带来的噪音和零件磨损，分料动作的响应速度更快，能够匹配更高节拍的锁附工序，单通道的送料节拍可以满足每秒1-2件的螺母供给需求，多组分离机构的布局还可以根据螺母规格更换对应的轨道镶块，不需要整体更换轨道主体，换型调整的时间更短。

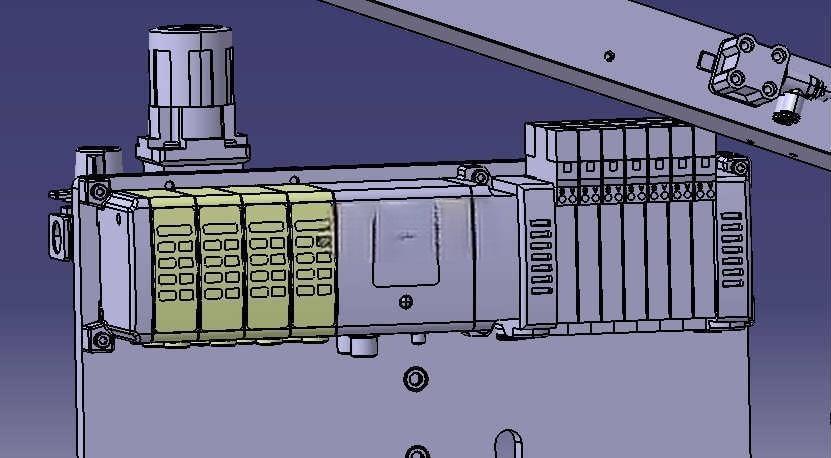

　　设计思路上，这套结构优先考虑了长期运行的稳定性和维护便捷性，所有和螺母直接接触的轨道面都做了硬化处理，减少螺母长期摩擦带来的轨道磨损，分离机构的驱动元件采用标准化的气动元件，安装位置都预留了快拆结构，出现磨损时可以直接单独更换，不需要拆解整个轨道主体。轨道的侧边设置了透明观察窗，日常巡检时可以直接观察轨道内螺母的运行状态，不需要拆开盖板就能判断是否存在卡料隐患，设备底部的箱体采用全封闭设计，可以阻挡车间内的粉尘、切削液进入内部的驱动和检测元件，延长元件的使用寿命。在分料逻辑的设计上，没有采用复杂的多轴联动结构，全部采用直线往复的分离动作，动作行程短，冲击小，长期运行的故障率更低，每个分离爪的行程都可以根据螺母的厚度单独调整，适配不同厚度规格的螺母时，只需要微调限位螺钉的位置即可完成参数调整，不需要重新编写控制程序。

　　从实际使用的场景来看，这套设备既可以单独作为螺母排序分料单元使用，对接单轴锁螺丝机构完成半自动锁附工序，也可以多组并排布置，对接多轴锁附设备或者工业机械手，完成多工位同时取料的需求，设备的安装孔位采用通用的间距设计，可以直接适配市面上大部分标准锁螺丝机的工作台安装尺寸，不需要额外做转接板。轨道出口端设计了挡料结构，当取料机构没有取走螺母时，下一个螺母不会被送出，避免螺母掉落到工作台面上造成物料浪费或者卡入设备缝隙，检测点位的信号采用通用的NPN/PNP兼容输出，可以直接对接大部分产线的PLC控制系统，不需要额外增加信号转换模块。整体结构没有采用复杂的定制化零件，大部分结构件都可以采用常规的钣金、机加工方式制作，加工成本可控，后期维护的备件也容易采购，适合中小批量的组装产线快速部署使用，解决小规格紧固件自动送料过程中的分料、检测、防卡料问题。
