数控加工用圆形棒料自动供料输送系统

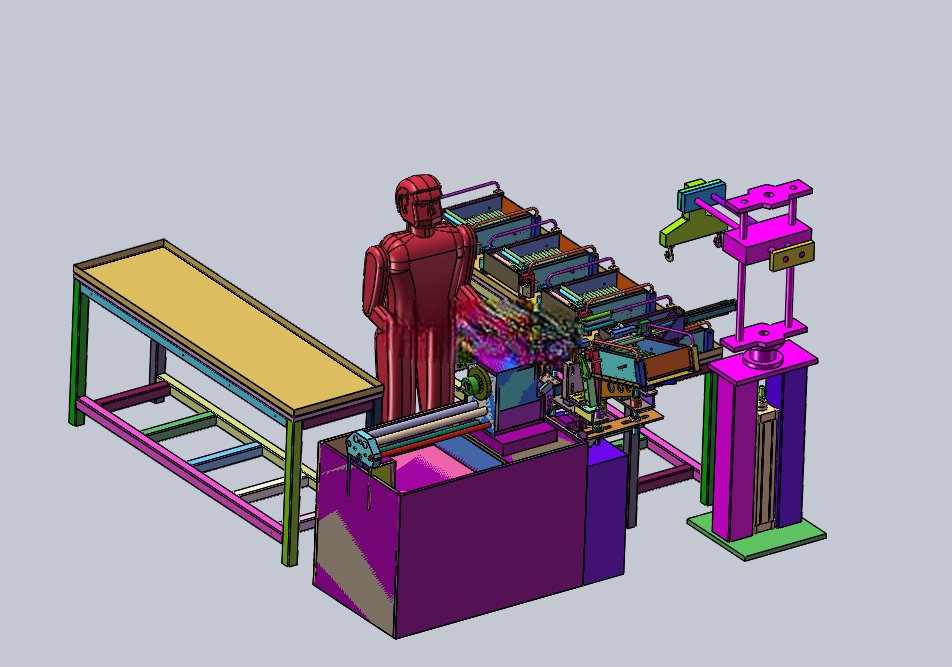

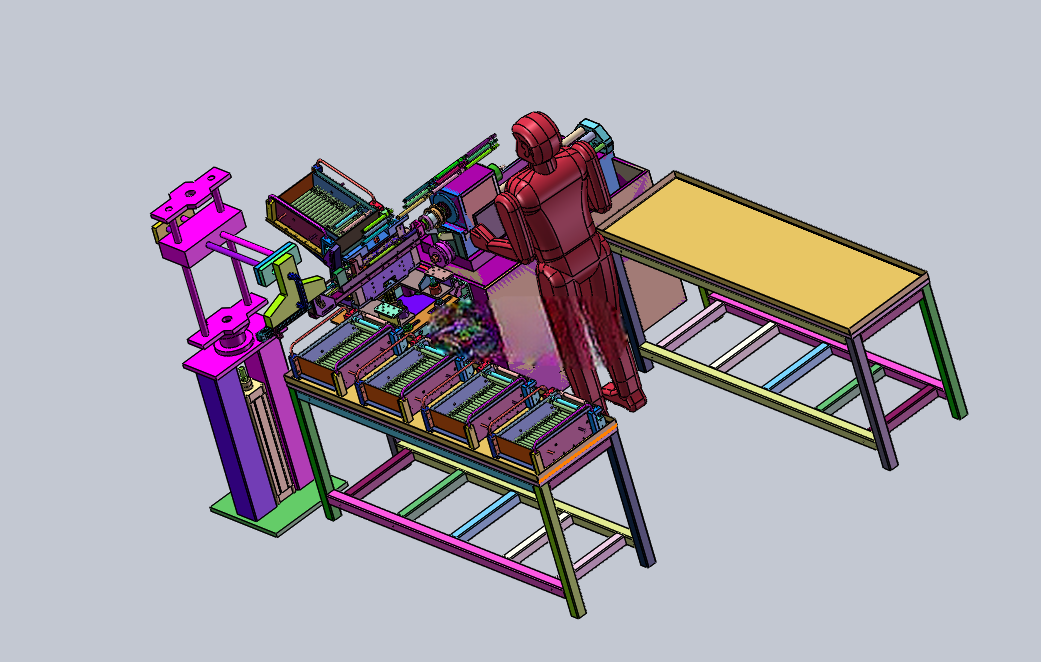

　　这套供料系统的核心应用场景，是对接各类卧式数控车床、小型加工中心的单机自动化改造，以及离散型机加工车间的短工序连线生产，主要针对圆形金属棒料的毛坯上料、初加工后工件回流工序做适配，解决传统人工上料过程中，棒料摆放对位偏差大、重料搬运劳动强度高、加工节拍匹配不稳定的常见问题。整套设备的布局沿加工工位的进料方向排布，左侧预留人工补料的操作工作台，工作台采用型钢焊接框架搭配耐磨面板，台面高度设置在850mm，匹配一线操作人员站立作业的舒适操作区间，工作台边缘做圆弧倒角处理，避免棒料转运过程中磕碰划伤操作人员手臂，工作台下方预留150mm的地脚调节空间，可适配车间地面100mm以内的高度差，安装时不需要额外做地面预埋处理。中间的储料举升模组是整套系统的核心功能单元，料仓采用分层储料结构，单仓可容纳直径20-80mm、长度150-500mm的圆形棒料，储料容量可满足单台数控机床2-4小时的连续加工需求，减少人工补料的频次；举升机构采用线性导轨导向、伺服驱动的抬升结构，每次抬升的步距可根据棒料直径做参数调整，抬升过程中设置侧向导正条，避免棒料滚动偏移，确保每根待加工棒料都能精准停留在取料位。

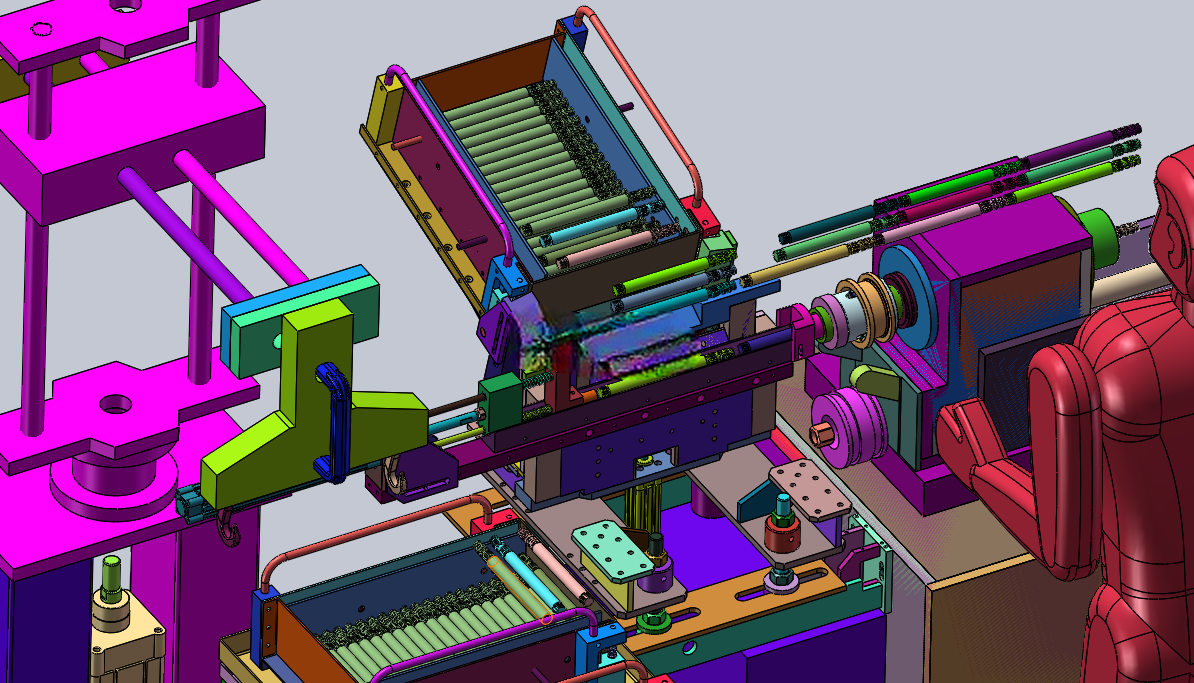

　　取料输送单元采用平行气缸搭配V型定位块的夹持结构，夹持行程覆盖适配棒料的直径范围，夹持端镶嵌聚氨酯防滑垫，既保证夹持力足够避免棒料滑落，又不会在棒料毛坯表面留下压痕；输送过程采用无杆气缸做水平驱动，输送行程可根据对接机床的进料口位置做调整，输送末端设置硬限位与缓冲器，将棒料输送到位的重复定位精度控制在0.2mm以内，可直接对接机床的送料机接口，不需要额外做二次对位。右侧设置的多工位转接模组，可实现待加工毛坯与初加工完成工件的工位切换，加工完成的工件通过转接臂输送到回流输送线，回流到左侧的工件收集区，不需要人工在机床加工区域内取件，降低操作安全风险。

　　整套设备的机架主体采用矩形钢管焊接成型，焊接后做整体去应力退火处理，避免长期运行过程中出现机架变形影响定位精度，外覆盖件采用冷轧钢板折弯成型，表面做喷塑处理，耐车间切削液、油污的腐蚀。设备的安装边界控制在长2800mm、宽1200mm、高1600mm的区间内，不需要占用过大的车间空间，可直接布置在现有数控机床的侧方，对接时只需要调整输送末端的高度与机床进料口齐平，即可完成安装适配。

　　设计过程中充分考虑了机加工车间的实际工况，所有传动部件都设置了可快速拆卸的防护罩，日常清理铁屑、维护润滑时不需要拆解整体结构，气动元件的管线全部采用拖链收纳，避免管线外露被切削液浸泡老化，传感器全部采用耐油型接近开关，可在有少量切削液飞溅的环境下长期稳定工作。针对不同规格的棒料换型，只需要更换对应尺寸的V型定位块、调整料仓侧向导条的间距，整个换型过程可在15分钟内完成，适配多品种小批量的机加工生产需求。设备的操作按钮集中布置在机架前端的操作盒上，设置手动/自动两种模式，手动模式下可单独控制每个机构的动作，方便调试与故障排查，自动模式下可对接机床的加工完成信号，实现供料动作与机床加工节拍的自动匹配，整个供料过程不需要人工干预，可有效降低操作人员的劳动强度，提升单机加工的生产效率。
