微型轴类零件走心机自动测量码料装置

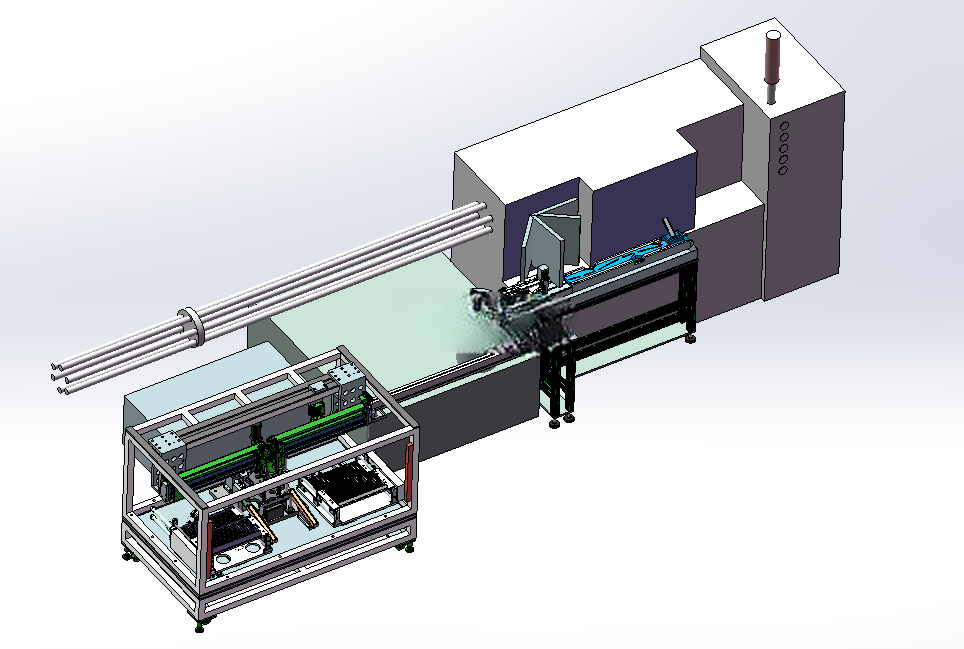

　　在精密小五金、微型传动件的批量加工场景里，走心机加工后的微型轴类零件后道检测分选一直是产线效率卡点，这套配套走心机的自动化测量码料装置，就是针对直径3-12mm、长度8-60mm的微型轴类零件设计的联机配套结构，直接对接走心机出料口，完成加工后零件的全尺寸检测与自动码料分选，替代传统人工拿取千分尺、高度规逐件测量的作业模式。从结构布局来看，整套装置的安装基准面与走心机出料导轨保持同一水平高度，整体安装边界控制在长1200mm、宽350mm、高420mm范围内，不需要对现有走心机机身做打孔改装，通过底部可调式支撑脚座就能完成水平校准，适配市面主流的20型、25型走心机出料位安装。

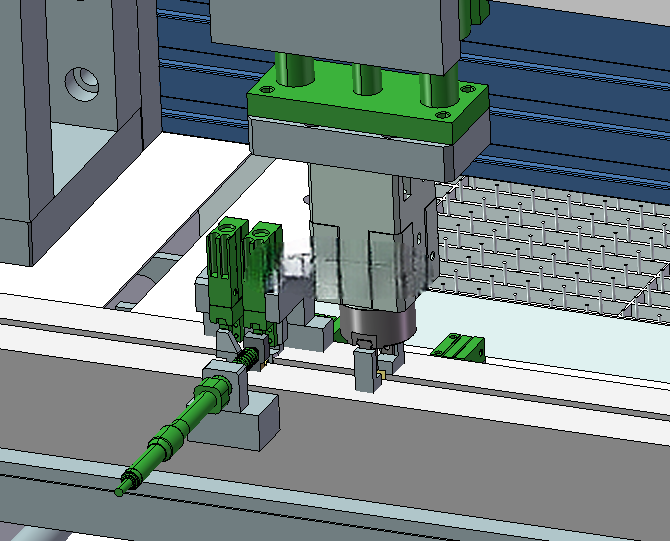

　　装置的进料段直接衔接走心机出料导槽，采用带限位挡边的平皮带做输送载体，皮带表面做了防滑哑光处理，避免微型轴类零件在输送过程中出现打滑、堆叠的情况，输送速度可根据走心机加工节拍做0-12m/min的无级调整，保证零件单件间隔进入测量工位，不会出现叠料误判。测量工位集成了接触式位移测头与对射式光电传感器，零件到达测量位后，侧向定位顶针自动伸出将零件顶靠在固定基准面上，两个垂直布置的测头分别完成零件外径、台阶长度的尺寸采集，测量重复精度控制在0.002mm以内，测量数据实时传输给分选控制单元，整个测量动作耗时不超过0.8秒，完全匹配走心机单零件1-2秒的加工节拍，不会出现出料堵料的情况。

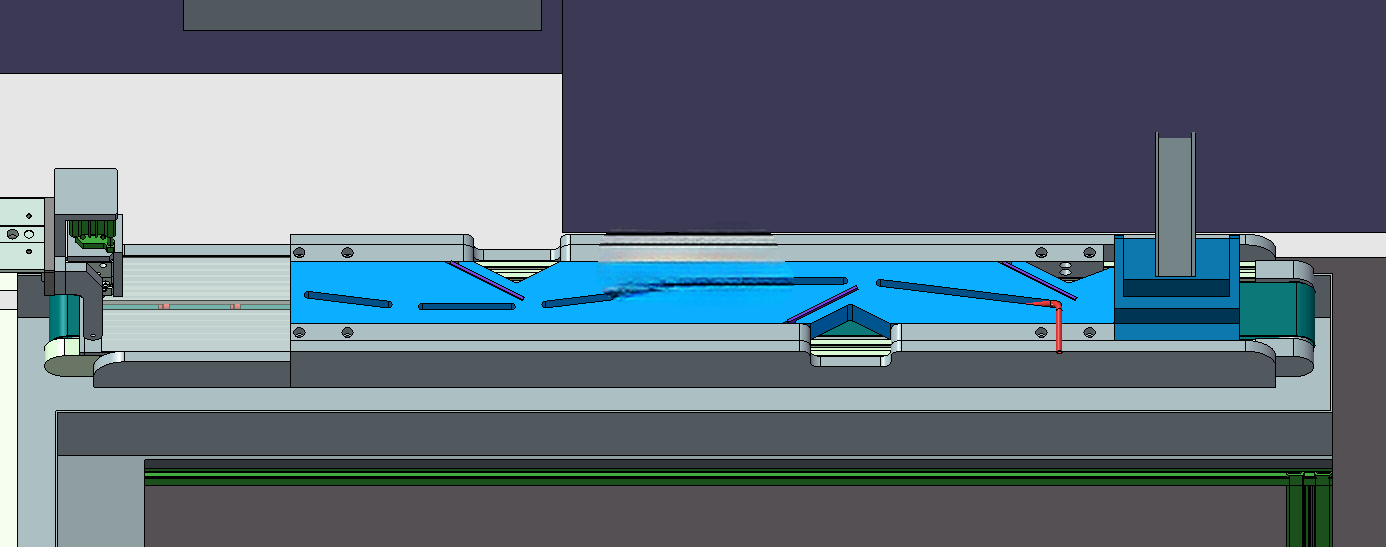

　　分选码料段采用分道式导槽结构，根据测量结果将零件分为合格、外径超差、长度超差三个类别，导槽入口处的摆动式拨叉由微型气缸驱动，响应时间控制在0.05秒以内，能精准将对应类别的零件拨入对应导槽，合格件导槽末端衔接码料治具，零件顺着导槽滑入治具定位槽内自动排列整齐，不需要人工二次整理码放，超差件则直接导入对应的不良品收集盒，避免不良品流入下一道工序。整套结构的设计过程中，重点考虑了微型零件输送过程中的卡料风险，所有导槽的衔接处都做了R2以上的圆角过渡，导槽内壁做了抛光处理，表面粗糙度控制在Ra0.8以下，避免零件毛刺挂住导槽造成卡料；同时在输送段、测量位、分选区都设置了光纤检测传感器，一旦出现缺料、卡料的情况，装置会自动发出停机信号，避免故障扩大。

　　考虑到车间加工环境存在切削液雾气、金属碎屑的情况，所有运动部件都加装了防尘挡屑板，测头部位配备了自动吹气清洁结构，每次测量完成后都会喷出高压空气清理测头表面附着的金属碎屑，避免碎屑影响测量精度。从安装维护的角度来看，整套装置的模块化程度很高，输送模块、测量模块、分选码料模块都采用快拆式安装结构，不需要专用工具就能完成模块的拆卸更换，日常维护只需要定期清理导槽内的碎屑、检查皮带张紧度即可，不需要复杂的参数调试，设备运维人员经过简单培训就能完成日常保养作业。这套装置投入使用后，单台走心机的检测码料环节可以减少1名作业人员，同时避免人工测量带来的读数误差、漏检问题，测量一致性远高于人工检测，能有效控制微型轴类零件的加工不良流出率，适配钟表零件、微型电机轴、精密五金销钉、医疗器械小轴类零件的加工产线联机使用。
