玻璃转盘CCD外观缺陷检测设备结构

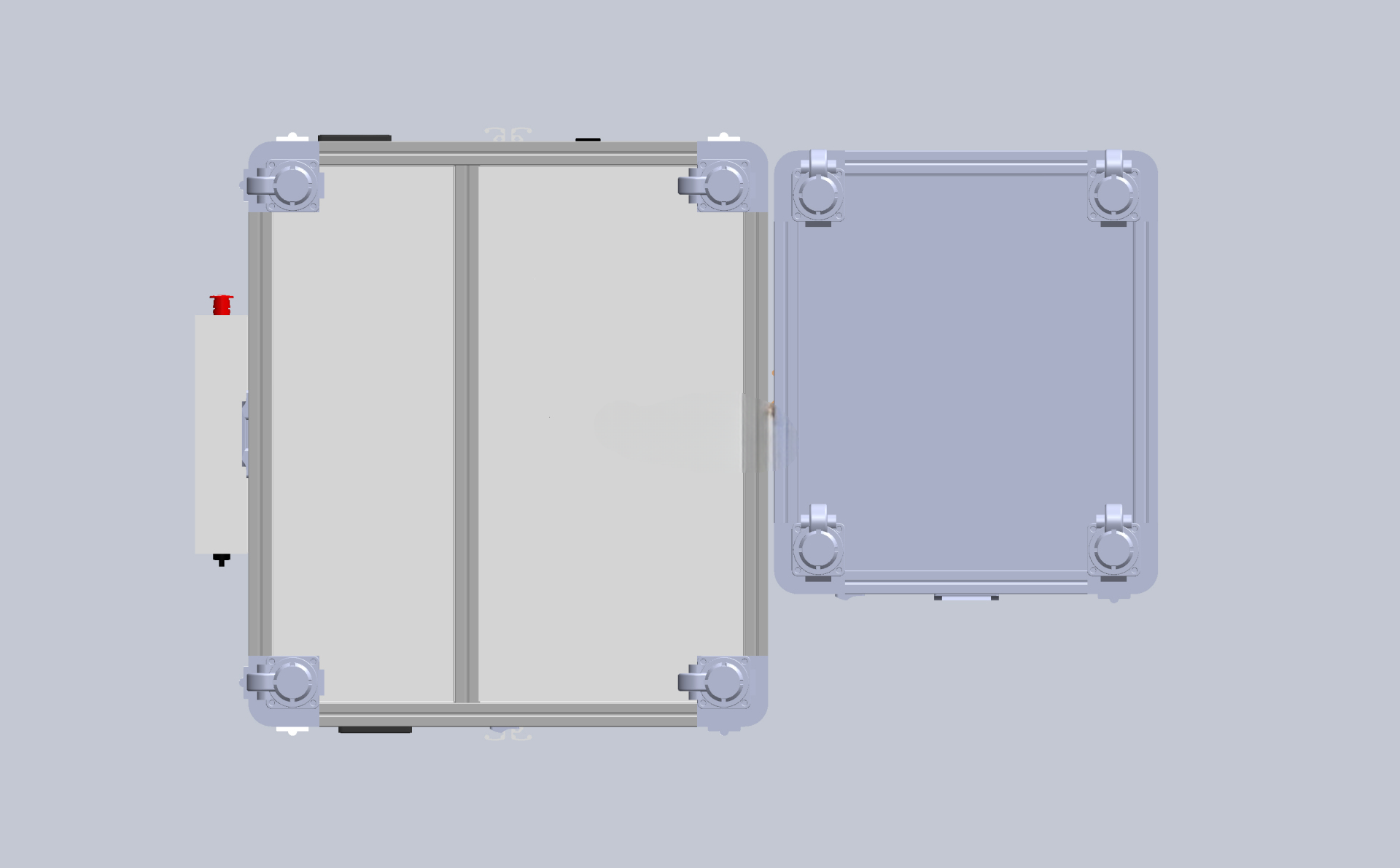

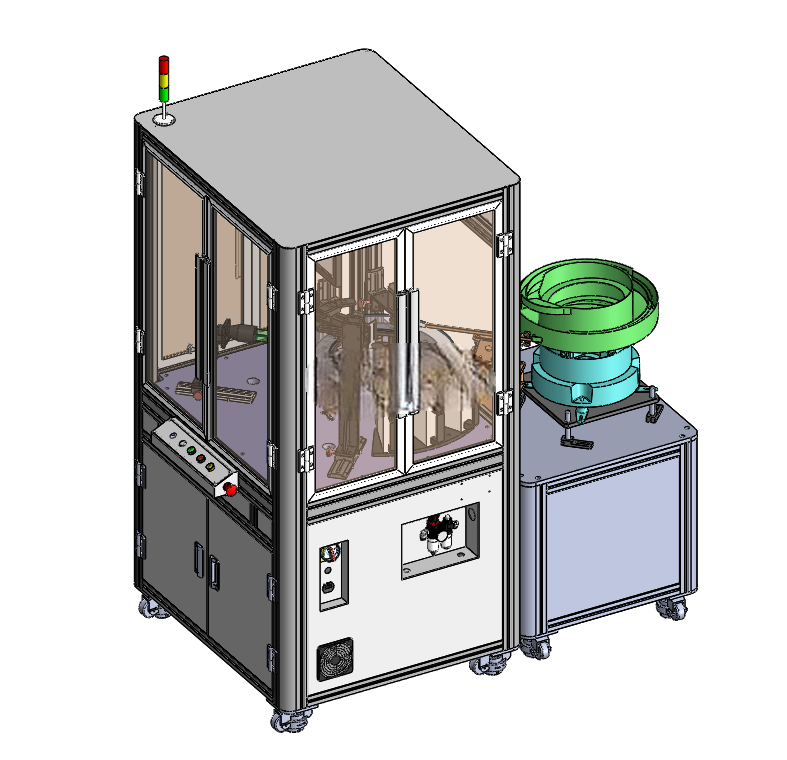

　　设备整体采用铝型材机架搭配封板的结构形式，安装时需预留至少1800mm×1200mm的地面占地空间，机架底部配置可调脚杯与脚轮，既可以在调试阶段灵活推移位置，也能在正式投产时调平固定，避免地面振动影响视觉检测精度；机架左侧布置振动盘供料模组，振动盘通过减震支架与主框架连接，减少振动传递到视觉检测区，供料轨道末端设置分料挡块与错位机构，保证工件逐个有序输送到玻璃转盘工位，避免叠料、卡料问题。这套玻璃转盘检测设备主要面向3C电子小五金、精密塑胶件、医药包装小件等行业的在线全检场景，针对传统人工目检效率低、漏检率高、一致性差的痛点，实现工件从上料、定位、检测到不良剔除的全流程无人化作业，适配尺寸在50mm以内的扁平类、小型规则工件的外观尺寸、表面缺陷检测需求，单工位检测节拍最高可达每分钟200件，能直接对接前端冲压、注塑生产线的出料端，也可作为独立检测单元布置在车间质检工段。玻璃旋转平台模组是整套设备的核心承载结构，采用高透光率的钢化玻璃作为转盘盘面，盘面下方对应视觉检测工位设置背光源安装位，可根据工件材质选择同轴光、环形光或者条形光源的组合方案，转盘驱动采用伺服电机搭配精密凸轮分割器，保证每次转位的重复定位精度控制在±0.02mm以内，转盘边缘设置多个定位工位，每个工位配置柔性定位夹具，避免工件在旋转过程中出现偏移，同时夹具不会遮挡工件待检测面，保证相机可以完整采集工件的全表面图像。

　　CCD相机检测模组根据检测需求可配置多组相机，分别对应工件的上表面、下表面、侧端面检测工位，相机支架采用可调节式结构，支持上下、前后、左右三个维度的位置微调，同时预留镜头焦距、光圈的调节空间，方便现场调试时根据工件大小调整视野范围；检测算法端可实现工件尺寸测量、表面划痕、缺料、毛刺、异色、变形等多类缺陷的识别，检测阈值可根据不同工件的质检标准灵活设置，检测到的不良品类型会实时记录，方便后续追溯生产环节的问题。剔除模组布置在转盘出料端位置，采用高压气吹加不良品收集滑槽的结构，根据系统给出的不良品信号，对应工位的电磁阀快速开启，将不良工件吹入对应的分类收集盒，合格品则顺着出料轨道流入下一道工序或者成品收集箱；剔除工位设置光电传感器确认工件是否成功剔除，避免不良品混入合格品流，同时在剔除区域设置透明防护挡板，防止气吹时工件飞出设备外部。

　　整套设备的气路、电路全部走机架内部的线槽布置，外侧预留气源接口与电源接口，现场安装时只需要接入0.5-0.7MPa的压缩空气与220V交流电源即可完成基础部署，设备操作面板布置在机架正面的人机易操作高度，设置启动、停止、急停按钮与状态指示灯，方便操作人员快速掌握设备运行状态；各模组之间采用模块化设计，振动盘、视觉工位、剔除工位都可以单独拆卸更换，当需要切换生产不同规格的工件时，只需要更换对应的振动盘轨道、定位夹具，调整相机参数与光源亮度即可快速换型，不需要对设备主体结构做大规模改动，能适配多品种小批量的生产检测需求。

　　在结构设计过程中，重点考虑了玻璃转盘的平面度要求，转盘安装位设置了3点调平结构，保证转盘旋转过程中的端面跳动量控制在0.05mm以内，避免因为盘面跳动导致相机成像模糊；同时在玻璃转盘下方设置了除尘风嘴，持续向盘面喷射洁净压缩空气，避免工件碎屑、灰尘附着在玻璃表面影响检测精度，机架顶部预留了排风接口，可对接车间的除尘系统，保持设备内部的洁净度。设备的安全防护方面，所有运动部件外侧都设置了透明亚克力防护门，防护门配置安全门开关，当防护门被意外打开时设备会自动停止运行，避免操作人员误触运动部件造成伤害，振动盘外侧设置隔音罩，降低设备运行时的噪音，改善车间作业环境。
