自动化产线带输送功能的回流升降机构

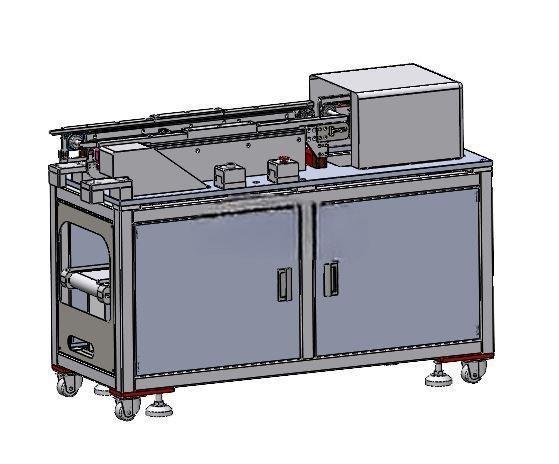

　　在3C电子、小家电组装这类节拍紧凑的自动化生产场景里，载具的闭环回流一直是整线布局里容易被忽略但直接影响稼动率的环节，很多产线在规划初期只考虑了主线的输送效率，到线头线尾的上下料衔接段才发现，没有适配的升降过渡机构，要么需要人工跨工位搬运载具，要么主线和回流线的高度差无法匹配，直接拖慢整线的运行节拍。这款带流水线式的升降机构，就是专门针对线头线尾的载具回流衔接场景设计的，它不是独立使用的升降设备，而是要和主输送线、下层回流线直接拼接配套，完成载具在不同高度输送层之间的转运切换。

　　从实际功能来看，这套机构集成了短程输送和垂直升降两个核心动作单元，线头位置可以同时兼容人工上料和自动化设备上料两种模式——当产线前期产能爬坡、自动化上料设备还未完全调试到位时，操作人员可以直接在该机构的输送台面上放置装好工件的载具，机构通过自带的辊筒输送结构将载具输送到升降位，抬升到主线输送高度后自动汇入主线；当产线进入满产稳定运行阶段，前端的自动上料机械手可以直接将载具放置到该机构的输送面上，不需要额外改造转接结构。到了线尾位置，这套机构同样可以承接主线输送过来的完成加工的载具，下降到回流线高度后，将空载具输送到下层回流线送回线头，也可以根据工位安排，在下降到位后由人工直接取下完成品，适配不同产线的工序排布需求。

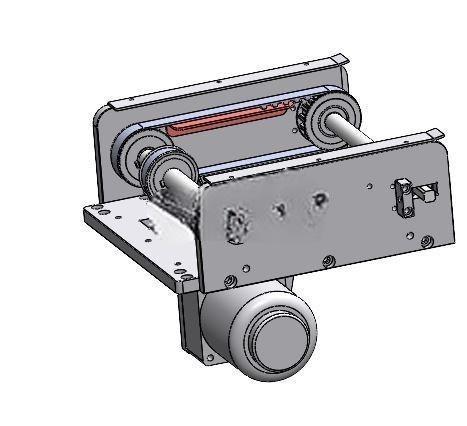

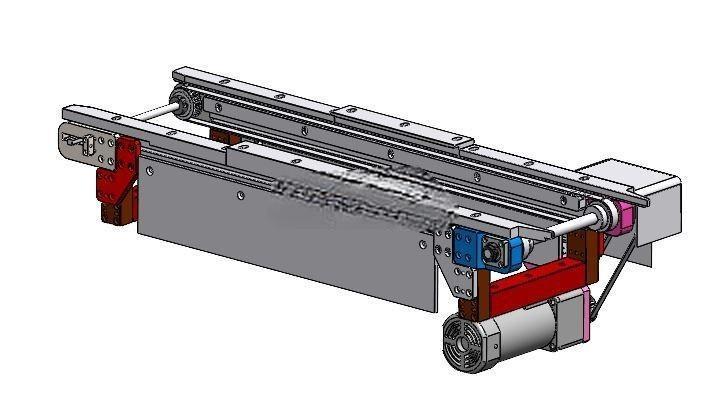

　　从设计思路上看，这套机构没有采用复杂的多轴联动结构，整体走的是高可靠性、易维护的路线：动力单元采用卧式安装的减速电机直接驱动输送辊筒，传动路径短，没有多余的换向传动结构，能有效降低长期运行的故障点；升降导向部分采用侧装的直线导向结构，承载板的安装基准面做了加厚处理，避免长期承受载具重量出现形变，安装板上预留的多组固定孔位，既可以用来安装输送线的侧挡条、工件检测传感器，也可以根据不同载具的宽度调整导向件的位置，不需要重新加工安装板。输送辊筒的间距做了针对性优化，不管是尺寸较小的工装托盘，还是尺寸偏大的产品载具，都不会出现卡滞、载具倾斜掉落的问题，辊筒的端面做了防刮处理，长期和载具底部摩擦也不会产生多余的碎屑，适配无尘车间的使用要求。

　　在安装边界和尺寸适配方面，这套机构的整体宽度和常规的皮带输送线、滚筒输送线标准宽度完全匹配，安装时只需要将机构的进出料端和对应输送线的端面对齐，通过底部的安装支架调整水平度和高度即可，不需要对现有输送线做大规模的切割改造。机构的垂直升降行程覆盖了常规自动化产线主线和回流线的常见高度差范围，电机和传动部件全部布置在机构主体的下方区域，不会占用输送面两侧的操作空间，不管是线头位置安排操作人员操作，还是线尾位置布置检测工位、下料机械手，都不会出现结构干涉。另外，机构的所有走线都预留了侧边的走线槽位置，传感器、电机的线缆可以顺着走线槽布置到产线的主电柜方向，不会出现线缆外露被运动部件剐蹭的问题。

　　从实际使用的细节来看，这套机构的输送速度和升降速度都可以通过配套的驱动参数做匹配调整，能和不同节拍的产线做速度同步，不会出现载具在衔接位置堆积的情况；升降的到位位置设置了硬限位和传感器检测双重定位，保证每次升降到位后输送面和对接的输送线高度差控制在极小范围内，载具过渡时不会出现颠簸、卡滞。对于结构设计从业者来说，这套机构的设计逻辑很有参考价值：它没有追求复杂的功能集成，而是紧紧围绕产线线头线尾的载具转接这个核心需求，把输送、升降两个动作的可靠性做足，同时预留了足够的安装调整空间，能适配多种不同规格的载具和输送线参数，不管是直接套用在现有产线的改造项目里，还是作为新产线设计的标准模块，都能减少大量的重复设计工作，也能降低现场安装调试的难度。
