输送线配套伺服驱动自动升降接驳设备

　　在消费电子、小家电、汽车零部件等行业的自动化流水线布局中，不同楼层、不同高度段的输送线之间，往往需要可靠的载具转运动力单元来打通物流路径，这款自动升降接驳设备正是针对这类场景开发的专用配套机构。不同于通用型升降平台，该设备从设计之初就完全贴合流水线载具回流的实际工况，没有冗余的功能配置，所有结构都围绕稳定、高效、低维护的核心需求展开。

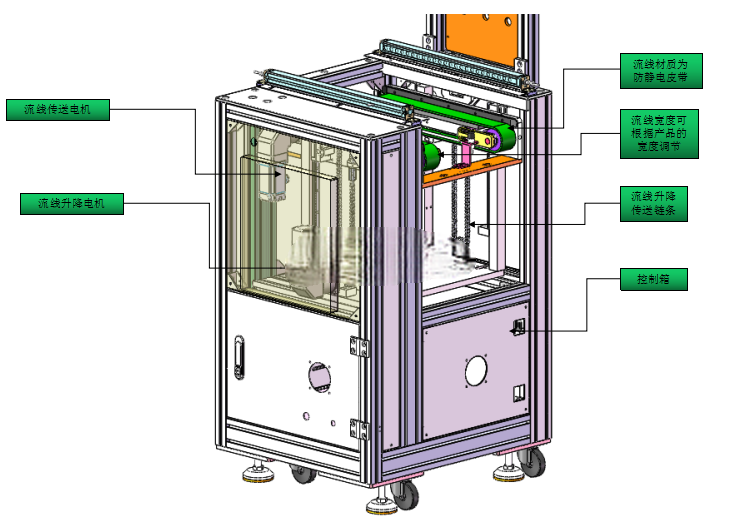

　　从驱动方案来看，设备选用伺服电机搭配伺服减速机作为升降动力源，相比普通异步电机配蜗轮蜗杆减速机的方案，伺服驱动的优势在于升降速度可根据产线节拍灵活调整，启停位置精度更高，不会出现普通电机启停时的惯性冲位问题，能精准对接上下层输送线的接驳平面，避免载具转运时出现卡滞、错位。升降执行部分采用线性导轨作为导向部件，配合同步带或者丝杠传动（从结构布局来看更适配长行程同步带方案），运行过程中无明显晃动，即使承载带工件的标准载具，也能保证升降过程的平稳性。

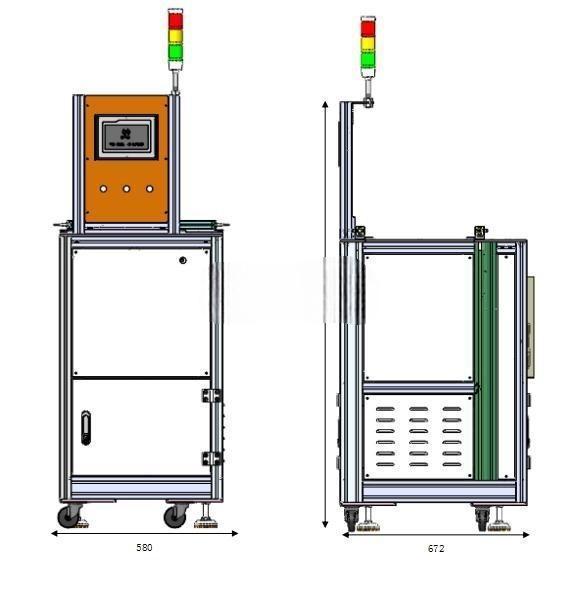

　　设备的结构设计充分考虑了产线现场的安装与调试需求，底部配置了可调脚杯与万向脚轮，脚轮用于设备移位时的短距离移动，到位后通过脚杯调平承重，不需要额外做预埋安装基础，只要地面平整度满足常规工业厂房要求即可快速部署。从给出的外形尺寸来看，设备正面宽度为580mm，侧面深度为672mm，整体占地宽度与常规倍速链输送线的线体宽度匹配，不会额外占用过多产线侧边空间，高度方向可根据实际上下层线体的高差做适配调整，顶部预留的三色警示灯安装位，可直接对接产线的安灯系统，实时反馈设备运行、故障、待料等状态。

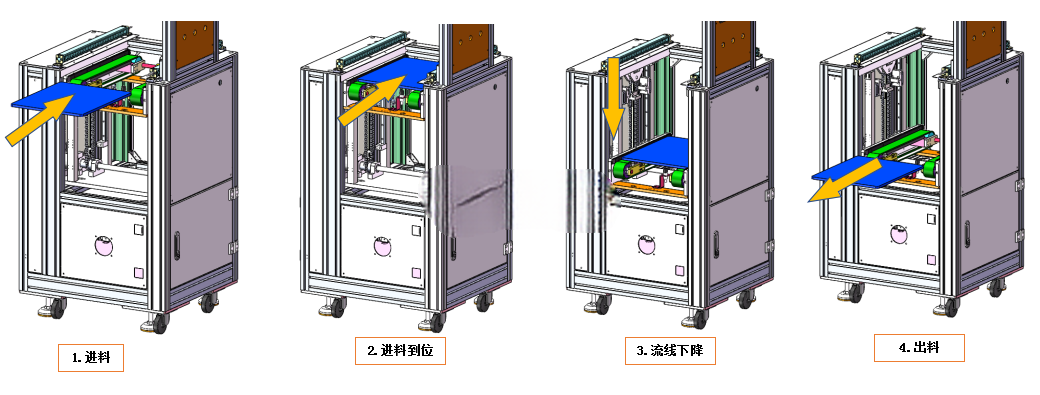

　　在功能细节上，设备上下端都配置了缓冲与限位阻挡机构，当升降台运行到接近接驳位时，缓冲组件会吸收剩余动能，避免硬碰撞产生的震动影响载具上工件的定位精度，限位阻挡机构则会在到位后锁定升降台位置，同时对接输送线的阻挡器放行载具，完成载具的流入或流出动作。整套机构的控制逻辑独立，既可以单独作为一个工作站手动操作，也可以通过IO信号对接整条产线的总控系统，实现全自动化的载具回流，不需要人工干预转运过程。

　　设备的柜体采用铝型材框架搭配钣金封板的结构，铝型材框架的优势在于加工组装精度高，后期如果需要调整内部元件布局，不需要重新焊接机架，只需要调整型材上的安装螺母位置即可；下部柜体预留了电气元件安装空间，PLC、驱动器、电源等元件都可以集成在柜内，封板上开有散热格栅，保证长时间运行时柜内温度不会过高，正面的柜门带锁，防止无关人员误触内部电气元件，上部的操作盒集成了触摸屏与操作按钮，调试人员可以在设备正面直接设置参数、手动操作升降动作，不需要打开电气柜，调试维护十分方便。

　　从实际应用的角度看，这类升降接驳设备主要解决的是多层输送线之间的载具回流问题，在很多U型布局、上下回流布局的流水线中，如果没有这类升降设备，载具就需要通过人工搬运或者额外的水平回流线转运，既占用车间空间，也会增加人工成本，还容易因为人工操作的不确定性导致载具磕碰、工件损伤。这款设备的结构紧凑，运行噪音低，适配市面上绝大多数标准规格的工装载具，只要载具尺寸在升降台的承载范围内，都可以通过调整阻挡位置来适配，不需要对设备主体做大规模改动。设计过程中也充分考虑了维护便利性，所有易损部件比如导轨滑块、传动带都设计在易拆装的位置，日常维护时不需要拆解整个机架，就能完成部件更换与润滑保养，降低了设备全生命周期的维护成本。
