手机电池镍片裁切整平一体化加工设备

　　在消费类锂电池量产环节，镍片作为电芯极耳连接、pack模组汇流的核心导电部件，其裁切后的端面平整度、片料平面度直接影响后续激光焊接的良率与电池组过流能力，传统产线通常将镍片裁切、整平拆分为两个独立工位，中间需安排人工转运片料，不仅占用额外的车间排布空间，转运过程中还容易造成镍片表面划伤、裁切端面磕碰变形，额外增加制程不良率。这款设备的设计初衷就是针对手机锂电池生产场景，将原本分散的裁切、整平两个工序整合到同一台机架内，省去中间转运环节，适配单芯锂电池与pack电池包两种生产场景的镍片加工需求，从结构根源上减少人力介入的频次。

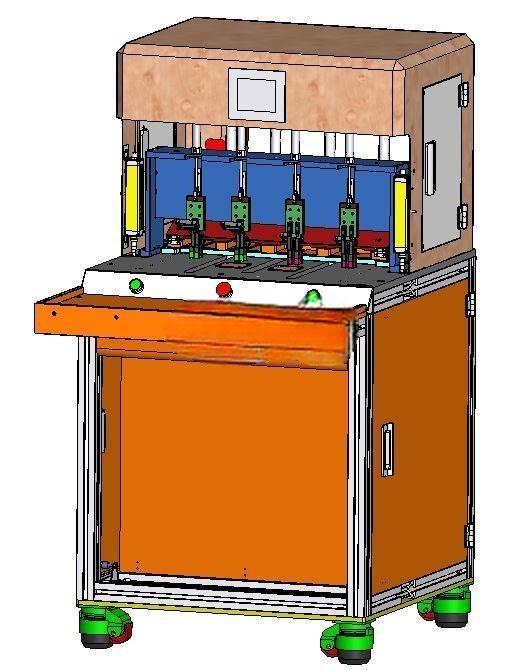

　　设备整体采用铝型材搭建底部机架，底部配置可调脚轮与支撑脚杯，方便产线布局调整时的移位，移位到位后可通过脚杯锁死固定，避免设备运行过程中产生共振偏移；机架下部设置电气安装舱，将伺服驱动、气源处理元件、控制回路全部集成在封闭舱内，舱门采用带锁扣的钣金门设计，既方便日常维护检修，也能避免生产车间的粉尘、金属碎屑进入电气舱造成元件短路。上部为加工功能舱，采用半封闭钣金护罩结构，一侧设置带观察窗的安全门，方便操作人员日常排查卡料、更换裁切刀具，护罩正面预留透明观察区，可实时观察内部裁切、整平工位的运行状态，观察区旁设置状态指示灯，可直观反馈设备运行、故障、待料三种工作状态。

　　进料端从设备侧方伸出，采用皮带输送结构将成卷镍片料带送入设备内部，料带首先经过整平模组，该模组采用多组交错排布的硬质合金压辊，通过调整压辊间隙可适配0.1-0.3mm厚度的镍片加工，压辊表面做镜面抛光处理，避免压合过程中在镍片表面留下压痕，整平后的镍片平面度可控制在0.02mm以内，满足后续高精度焊接的平面度要求。整平后的料带送入裁切工位，裁切模组采用伺服驱动的滚珠丝杠送料结构，送料精度可达±0.05mm，可根据生产需求设定不同的镍片裁切长度，裁切刀具采用硬质合金镶件结构，动刀与定刀的间隙可通过微调螺钉调整，保证裁切端面无毛刺、无塌边，裁切完成的成品镍片通过出料端的导槽直接送入下游焊接工位的接料盒，无需人工二次整理。

　　设备的安装边界需预留至少1.2米的操作维护空间，侧方进料端需预留料卷安装位置，整体占地尺寸适配现有锂电池产线的标准工位排布，无需对现有产线做大规模改造即可直接对接上线。在结构设计过程中，重点考虑了裁切工位的减震设计，裁切模组与机架之间设置减震垫，避免裁切时的冲击力传导至整平工位影响整平精度，同时所有运动模组均设置硬限位与软限位双重保护，避免误操作造成设备损坏，气路部分设置调压阀与压力传感器，当气源压力不足时设备自动停机报警，避免因压力不够造成裁切不到位的不良品流出。相较于传统分体式加工设备，这款整合型设备可减少一名操作人员配置，单台设备的镍片加工效率可达每分钟60片，加工良率较分体式工位提升3%左右，尤其适合中小批量锂电池生产企业的产线升级需求，设备的各功能模组采用模块化设计，后续若需加工其他规格的金属薄片，只需更换对应裁切刀具与调整整平压辊间隙即可快速切换生产，具备较强的工艺适配性。
