带牙垫片自动化排料送料结构设计

　　在紧固件、小型冲压件的批量加工产线里，带牙垫片这类带异形卡位结构的小尺寸零件，一直是排料送料环节的难点——这类零件厚度薄、边缘带卡位牙型，传统平振送料容易出现叠料、卡料、姿态翻转的问题，一旦送料节拍跟不上后续冲压或者装配工位的节奏，整条产线的稼动率都会被拉低。这套排料结构的设计，就是针对带牙垫片的定向排序送料需求做的定制化方案，核心是用振动分料直振器配合大容积料斗，解决小零件批量上料后的连续分料、定向排序问题。

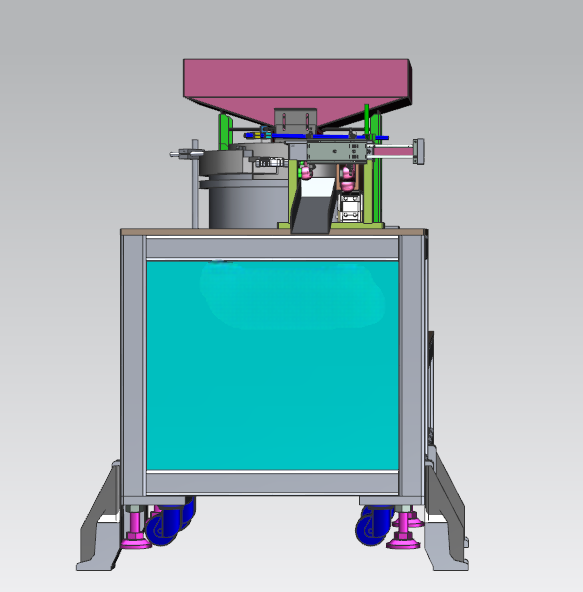

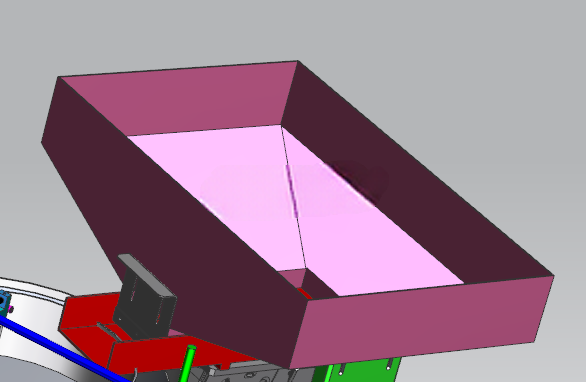

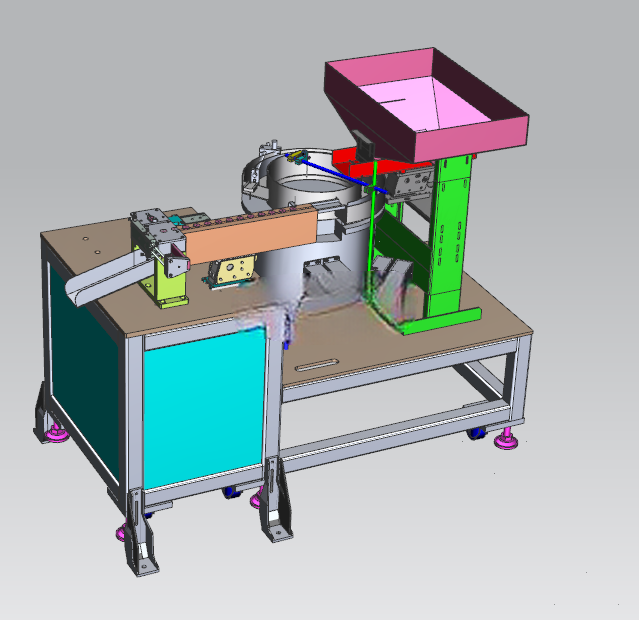

　　从结构布局来看，上方的敞口式料斗采用了大倾角的侧壁设计，料斗内壁做了光滑过渡处理，没有直角积料死角，单次投料可以容纳整批次的待加工垫片，不需要操作人员频繁补料，适配单班8小时连续生产的投料需求。料斗的出料口直接对接下方的振动分料单元，料斗侧壁的倾斜角度经过反复校核，刚好能让垫片依靠自重滑落到振动盘的入料区域，不会因为角度过陡导致物料冲击振盘造成姿态紊乱，也不会因为角度过缓出现物料架桥、堵料的问题。

　　振动分料直振器是这套结构的核心功能部件，区别于普通振动盘的通用轨道，这套分料单元的轨道槽宽是按照带牙垫片的最大外形尺寸做的限位设计，轨道间隙只允许单片垫片以正确姿态通过，叠放、翻转姿态的零件会在振动过程中自动落回振盘底部重新排序，从结构根源上避免卡料故障。直振器的振动频率和振幅可以根据垫片的实际重量、牙型卡滞情况做微调，送料节拍可以匹配从30件/分钟到120件/分钟的不同产线需求，不管是对接后续的攻牙工位、热处理工位还是自动装配工位，都能通过参数调整实现节拍匹配。

　　安装边界上，这套排料结构整体采用模块化设计，料斗和振动分料单元可以拆分运输，现场安装时只需要将料斗出料口和振盘入料口对齐锁紧即可，不需要复杂的现场配焊或者二次加工。整体结构的安装底座预留了标准的T型槽安装孔，可以直接固定在不同规格的铝型材工作台或者方管机架上，设备的整体重心落在安装底座的中心区域，满料状态下运行也不会出现明显的振动偏移，不需要额外做地基固定，适配中小型加工车间的灵活布线需求。

　　从实际应用场景来看，这套结构除了适配带牙垫片的排料，只需要更换对应规格的振动轨道，就可以快速适配平垫片、异形卡簧、小型冲压端子等同类小尺寸零件的排料送料，不需要更换整套料斗和振动驱动单元，能大幅降低多品种小批量生产场景下的设备投入成本。料斗的敞口设计也方便操作人员随时观察料位情况，不需要额外加装复杂的料位传感器，对于预算有限的中小型加工车间来说，这种纯机械结构配合振动驱动的方案，维护成本远低于带视觉分选的复杂送料设备，日常只需要定期清理振盘轨道内的金属碎屑、检查振动弹簧的紧固情况即可，没有复杂的电气维护需求。

　　设计过程中，针对带牙垫片容易卡滞在轨道缝隙里的问题，特意将轨道的拼接缝隙控制在0.1mm以内，所有轨道边缘都做了倒角去毛刺处理，避免零件的牙型卡入缝隙造成送料中断。料斗的内壁采用了耐磨的冷轧钢板材质，长期和金属垫片摩擦也不会出现明显的磨损凹坑，避免凹坑积存物料造成排料不畅。振动单元的驱动部分做了密封处理，车间内的金属粉尘、油污不会进入驱动部件内部，延长了设备的无故障运行时间。

　　在产线对接层面，这套排料结构的出料端预留了标准的直振轨道接口，可以直接对接后续的直线送料槽、分料机械手或者检测工位，不需要额外做转接结构。整体结构的外形尺寸控制在紧凑型范围内，不会占用过多的产线空间，即使是在已经布局完成的老旧产线上做升级改造，也能找到合适的安装位置，不需要对原有产线做大规模的布局调整。
