定子自动吹热缩管加工设备结构设计

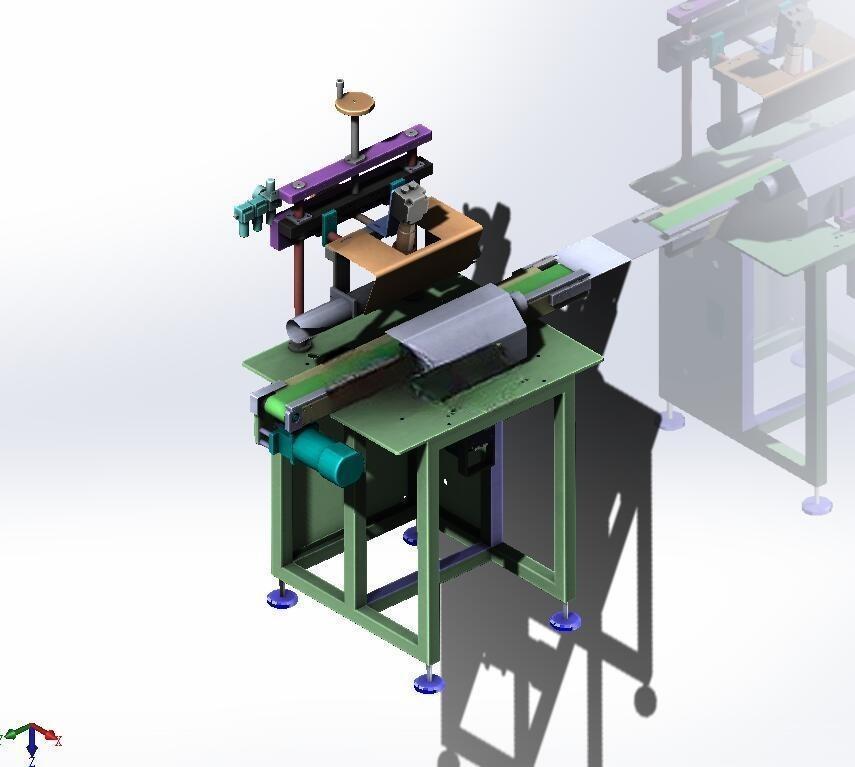

　　在电机定子绕组加工的后段工序里，热缩管包覆是绝缘处理的关键环节，传统人工手持热风枪加热的作业方式，不仅加热温度均匀性差，容易出现局部热缩不到位、管壁烤焦破损的问题，作业人员长期接触高温热风也存在职业健康隐患，同时人工逐件摆放、加热、取件的流程效率极低，无法匹配中小批量定子的连续化生产节拍，这款自动吹热缩管设备就是针对该工序痛点开发的专用加工装置。从结构布局来看，设备采用卧式链板输送作为工件载具，输送线的有效宽度适配常见的中小型电机定子装夹治具，线体高度设置在850mm的人工操作舒适区间，既方便操作人员在上下料工位摆放待加工定子，也能适配车间常规流水线的对接高度，设备整体占地长度约1200mm，宽度约600mm，安装时仅需预留后侧100mm的走线空间、左右侧各300mm的操作维护空间即可，不需要额外做地基固定，放置在水平硬化地面上调整脚杯水平度就能投入使用。

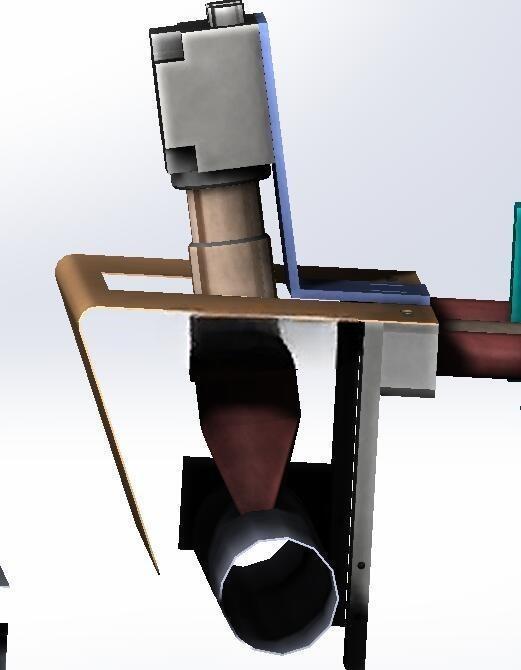

　　设备的核心加热单元采用定向热风导流结构，热风出风口的轮廓匹配定子待加热区域的环形轨迹，出风口与工件表面的距离设计为15-25mm的可调区间，通过侧边的锁紧旋钮就能调整热风枪的安装高度，适配不同外径规格的定子加工需求，避免热风扩散导致的热量损耗，也能保证热缩管周向受热均匀，不会出现局部收缩褶皱的问题。动力传输部分采用调速电机搭配链轮链条驱动输送辊，输送速度可以根据热缩管的材质、壁厚调整，速度调节范围覆盖0.1-0.5m/s，能匹配PVC、PE等不同材质热缩管的加热收缩时长要求，线体上设置的定位挡块可以保证每个定子到达加热工位时精准停在热风作用区域内，不会出现位置偏移导致的加热盲区。气路与电路的集成设计全部布置在设备主体的后侧空腔内，输入气源经过过滤调压阀处理后，可在0.2-0.8MPa区间内调整压力，为热风枪的风源提供稳定压力输入，电气回路中配置10A保险管做过载保护，设备主开关开启后调速电机带动输送链连续运转，热风枪同步启动持续输出恒温热风，当出现工件卡滞、人员误触等异常情况时，拍下机身显眼位置的急停按钮就能立刻切断输送回路动力，输送线即刻停止运行，热风枪则延时30秒关停，避免余热长期烘烤局部位置引发安全隐患。

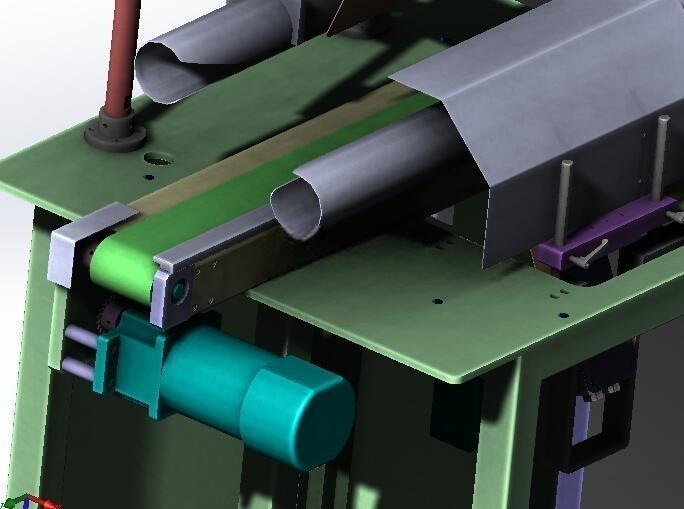

　　在做三维结构设计的时候，特意将热风安装支架做了模块化处理，支架与设备主体之间采用快拆螺丝连接，后续如果需要加工更大尺寸的定子，只需要更换对应长度的支架、调整出风口宽度就能快速适配，不需要对主体框架做大规模改动；输送链板选用耐高温的POM材质，长期接触热风溢出的余温也不会出现变形、卡滞的问题，链板表面做防滑纹路处理，避免放置在上面的定子治具在输送过程中出现移位。设备的框架采用标准铝型材拼接搭建，不需要做焊接加工，组装时通过角码和螺栓就能完成整体框架的装配，后期维护时拆卸调整都很方便，型材表面的槽道可以方便地安装传感器、走线槽等附属配件，不需要额外做打孔焊接作业。

　　从实际应用场景来看，这款设备可以直接对接定子绕组的前段加工工位，操作人员只需要在上下料端将套好热缩管的定子放置在治具上，设备就能自动完成输送、加热、冷却后输出，加工完成的定子热缩管包覆紧密、无褶皱无破损，绝缘性能一致性远高于人工作业，单台设备的作业效率可以替代2-3名熟练操作人员的手工作业量，同时避免了人员直接接触高温热风的风险，适合中小型电机生产企业的定子绝缘工序使用，也可以通过调整治具规格，适配其他需要环形热缩管加热包覆的小型轴类、环形工件的加工需求。
