环形件加工用全自动压扣设备结构

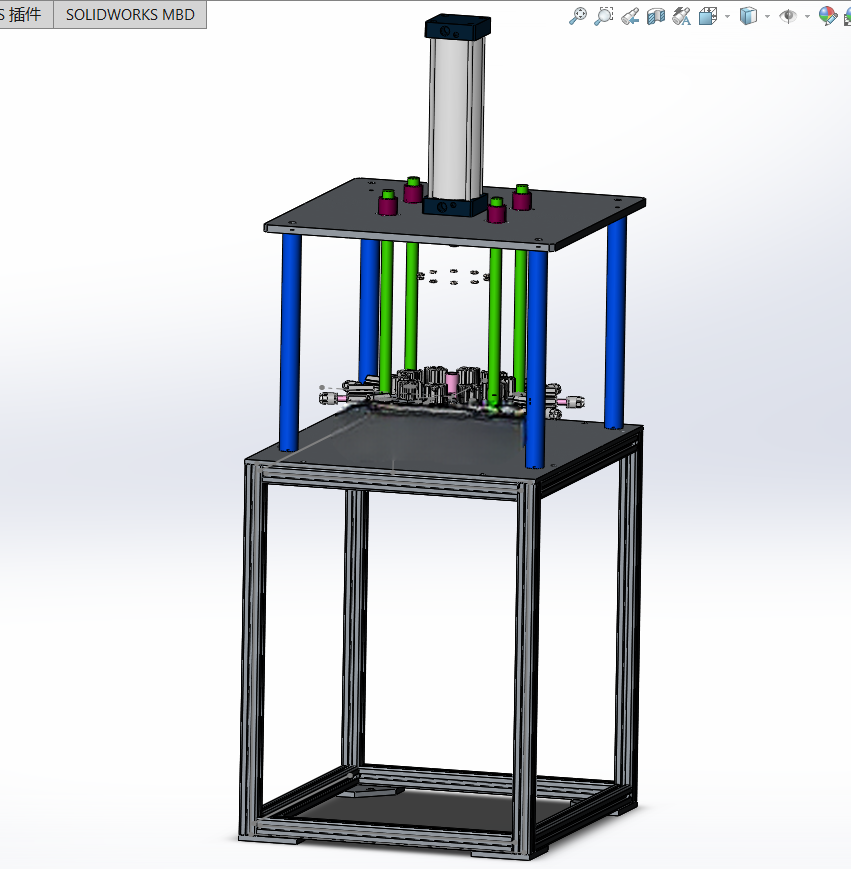

　　这款压扣设备主要面向环形带料、环状五金配件的压扣装配工序，常见于箱包带、服饰织带、环形密封件、小型环状五金件的生产加工场景，替代传统人工逐点对位压扣的作业模式，解决人工操作时扣位偏移、压装力度不均、生产节拍不稳定的问题。从结构布局来看，设备采用双层铝型材框架搭建主体承载结构，下层为开放式机架预留空间，可放置电控元件、气源处理组件，也可适配生产线对接的输送机构延伸安装，上层为作业执行层，整体安装边界可适配常规车间流水线旁的工位布置，不需要额外做大规模地基改造，脚杯可调范围覆盖常规地面不平整的工况，安装时仅需固定脚杯位置、接通对应气源与控制线路即可投入使用。

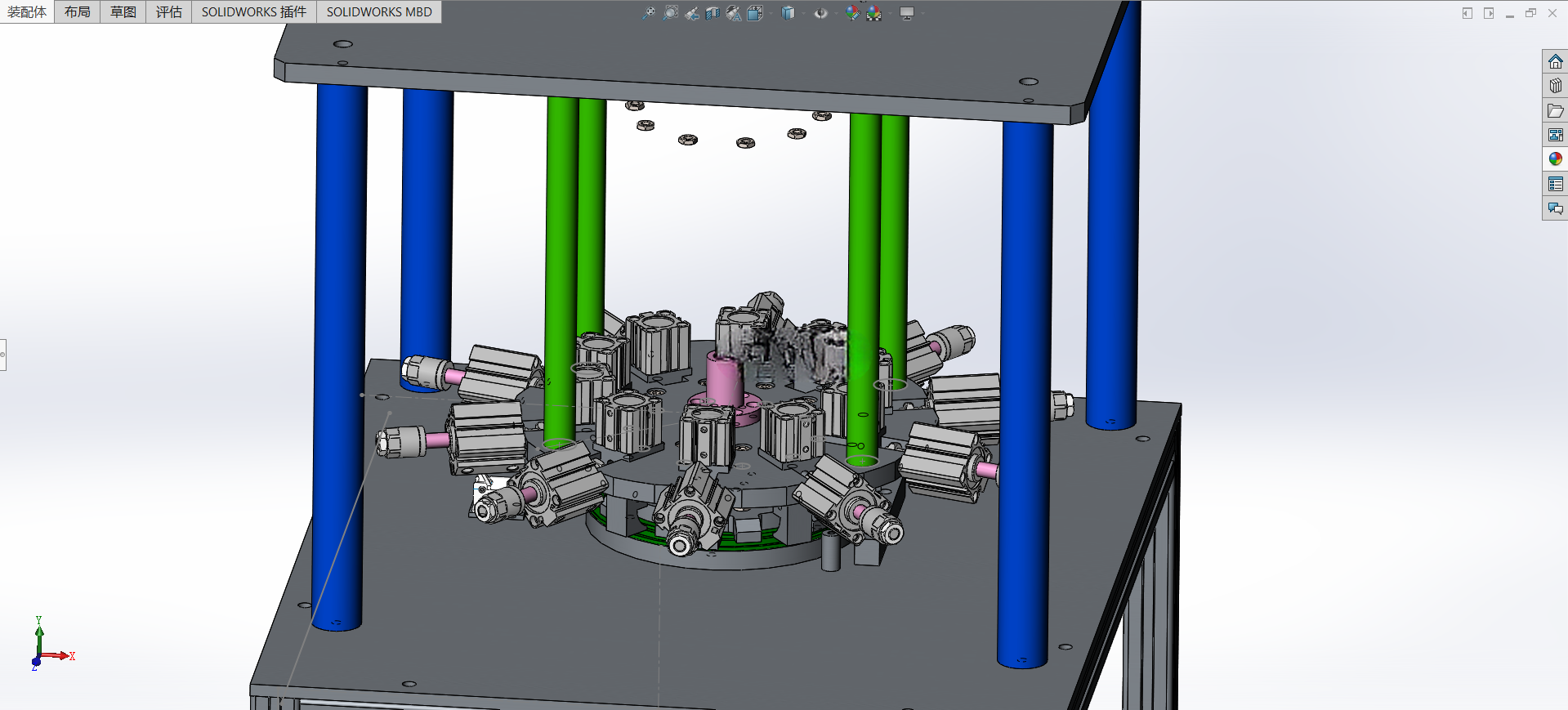

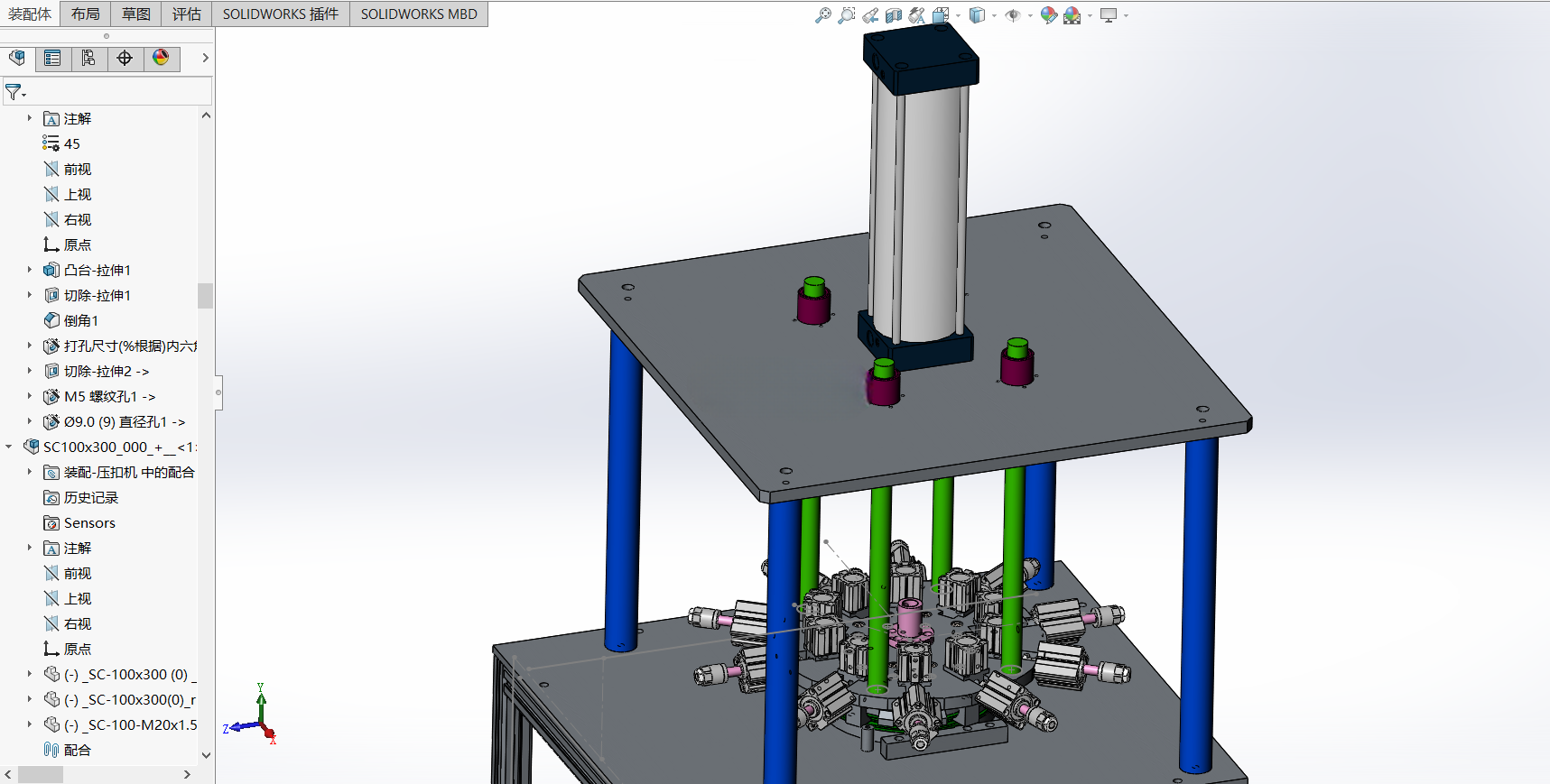

　　设备核心执行单元采用立式气缸作为压装动力输出，压装工位四周均匀布置多组矫正导向气缸，当待加工环形工件放置到工位中央区域后，周边矫正气缸会同步伸出，从多个方向推动工件完成中心对位，不需要人工反复调整工件位置，对位精度可控制在压装要求的公差范围内，避免压扣偏位导致的工件报废。导向柱采用镀铬光轴搭配直线轴承的组合，保障压头下行过程的垂直度，避免压装过程出现侧向力损伤扣具或者工件表面。压装工位的定位工装可根据不同规格的环形工件、不同尺寸的扣具做快速更换，工装采用快拆式固定结构，换型时仅需松开固定螺钉即可完成工装替换，适配多规格小批量的生产需求。

　　从设计逻辑上，这款设备优先考虑了作业的容错性，操作人员仅需将待加工工件粗略放置到工位区域即可，不需要具备熟练的对位技能，降低了一线操作岗位的技能要求，同时设备的压装行程、矫正气缸的伸出行程都预留了调节余量，可根据不同厚度的工件、不同压装深度的要求做参数调整，适配不同工艺的压装需求。设备的操作按钮布置在工位两侧的台面边缘，符合人体作业的操作范围，压装区域预留了安全防护的安装位，可额外加装光栅防护或者透明防护挡板，避免压装过程中操作人员误伸入作业区域引发安全隐患。气路管线全部采用内置走线布置，沿着铝型材框架的槽道排布，不会出现管线外露剐蹭、积尘的问题，日常维护时仅需打开型材侧的封板即可检修气路与线路，降低后期维护的难度。

　　压头部分采用快换式接口，可根据不同扣型更换对应的压头，适配平面扣、子母扣等多种常见压扣结构的压装作业，不需要更换整套执行机构。在实际生产场景中，这款设备可单独作为工位作业使用，也可对接上游的自动上料机构、下游的出料输送线，组成全自动压扣加工产线，单工位的作业节拍相比人工压扣可提升数倍，且压装一致性远高于人工作业，不会出现人工疲劳导致的压装不到位、扣具压坏的问题。设备框架的上层台面采用钢板加工，承载能力可满足常规压装力度的需求，不会出现长时间作业台面变形的问题，四根支撑立柱连接上下台面，保障整体结构的刚性，压装过程中不会出现明显的晃动，保障压装精度的稳定性。
