φ25钢管伺服送料弯管加工设备

　　在五金加工、汽配管件、家具五金、健身器材生产的管材成型环节，针对外径25mm规格的圆形钢管弯折需求，这类弯管设备是产线核心成型单元，区别于手动弯管工具的精度局限与液压弯管机的送料精度不足，该设备整合了多工序联动结构，可完成定长送料、空间角度弯折、管件夹持定位的全流程作业，无需多次拆装工件即可完成单根管材的多道弯角加工。

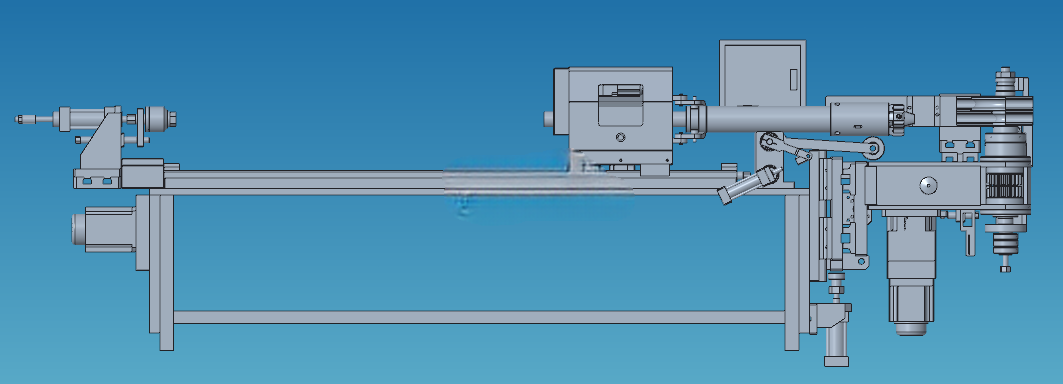

　　从结构布局来看，设备采用长床身水平布置方案，送料导轨沿床身长度方向铺设，夹持滑台搭载在直线导轨上，通过伺服驱动的传动结构实现精准送料，送料行程覆盖常规25mm钢管加工的常见送料长度需求，床身末端集成弯管机头总成，包含弯管模、夹紧模、助力推弯结构，可根据弯管角度需求调整机头回转角度，配合送料轴的进给精度，将弯管角度误差控制在工业管件允许的公差范围内。设备中部设置的保持器结构，主要用于长管材送进过程中的径向支撑，避免细长钢管在送料过程中出现挠曲变形，影响弯管位置的尺寸精度，尤其针对长度超过1米的长管件加工，保持器的多点支撑结构可大幅降低管材送进的直线度误差。

　　夹持机构采用开合式夹模设计，夹模内腔匹配φ25钢管的外圆轮廓，夹持力可根据管材壁厚调整，避免薄壁钢管夹持变形，同时保证弯管过程中管材不会出现轴向窜动。弯管机头的回转驱动采用齿轮传动结构，回转角度可通过参数设置灵活调整，支持0-180度范围内的任意角度弯折，配合送料轴的进给与机头的回转动作，可实现平面弯管、空间多角度弯管的加工需求，适配汽车油路管件、家具框架管件、健身器材支架等多种产品的管材成型需求。

　　电气控制部分采用独立柜式布局，控制柜安装在床身侧上方，既避免加工过程中的切削液、金属碎屑溅入柜内，又方便操作人员调整参数、观察设备运行状态，柜内集成的控制单元可实现送料长度、弯管角度、夹持压力、推弯速度的参数化设置，不同产品的加工参数可存储调用，换产时仅需更换对应规格的弯管模具、调整夹模内腔尺寸即可完成适配，无需大规模改动设备结构。

　　安装边界方面，设备整体为一体式床身结构，安装时仅需平整的硬化地面即可，无需额外预埋地脚螺栓，床身底部设置的可调支撑脚可调整设备水平度，抵消地面不平整带来的安装误差；设备的操作侧预留足够的上下料空间，方便操作人员完成管材上料、成品下料的作业，设备后侧预留电气接线与维护空间，方便日常检修线路、更换传动部件。

　　从设计思路上，该设备优先考虑加工过程的稳定性与精度保持性，所有传动部件均采用密封防护结构，避免弯管过程中产生的金属碎屑进入导轨、传动齿轮等运动副，延长设备维护周期；弯管模具采用快换结构设计，更换不同弯曲半径的模具时无需拆卸大量紧固件，缩短换产调试时间；动力部分的选型匹配25mm钢管的最大弯曲力矩需求，在保证足够弯管推力的同时，避免动力冗余带来的能耗浪费与结构笨重问题。

　　实际生产应用中，该设备可替代传统的多工序分散弯管作业，将原本需要划线、定位、多次弯折的工序整合为一次上料完成所有弯角加工，大幅降低操作人员的劳动强度，同时减少多次装夹带来的定位误差，提升成品管件的尺寸一致性，适合中小批量多品种的管材加工场景，也可接入自动化上下料机构，实现无人化的批量管件加工生产。
