两用带式砂光磨床结构设计方案

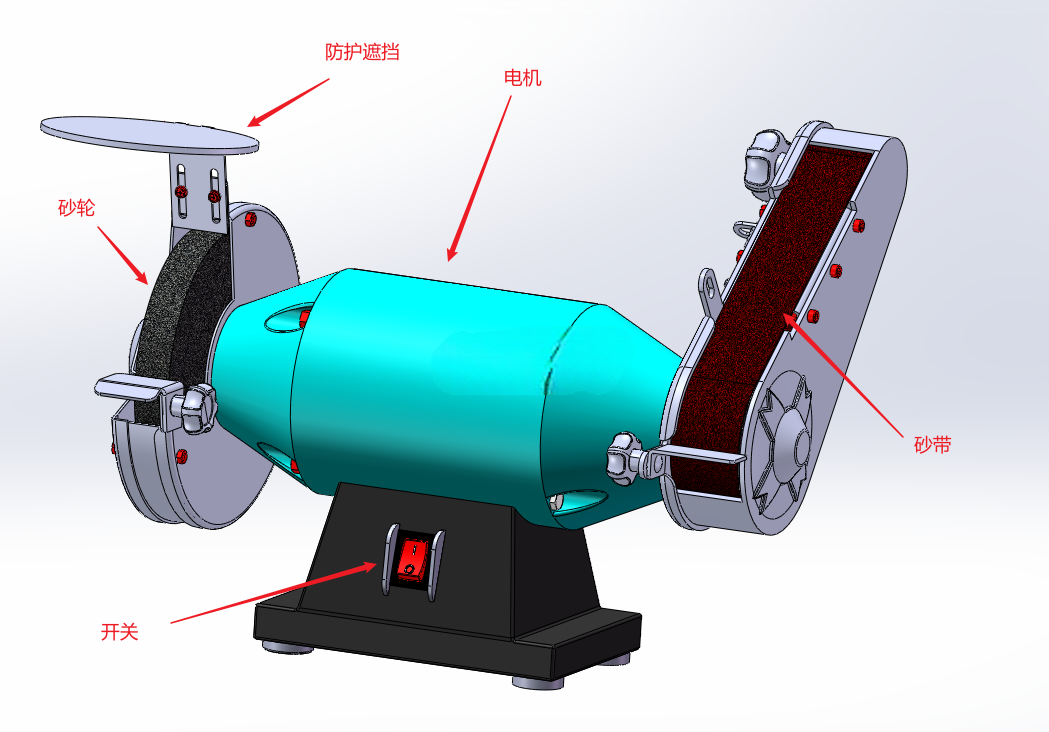

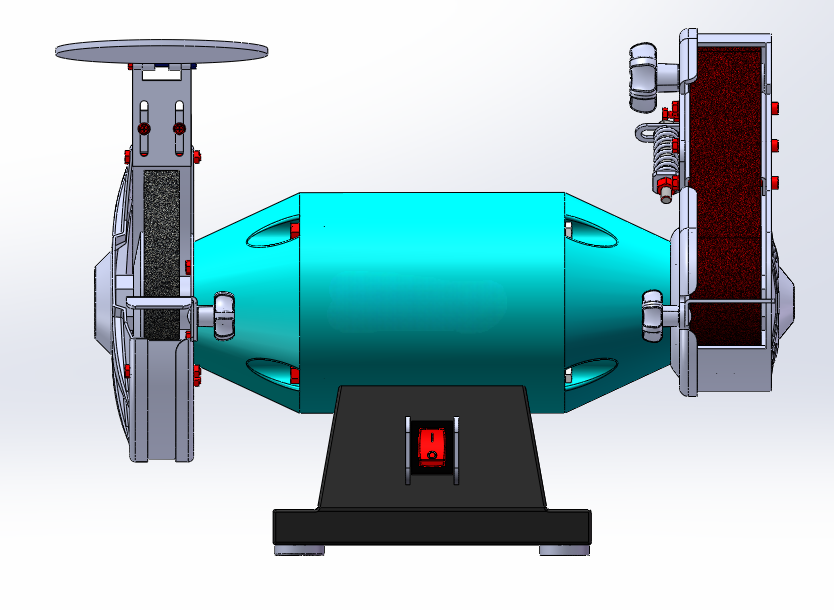

　　在五金加工、小型零部件修配、模具维护等日常生产场景中，工位上往往需要同时配置砂轮机与砂带磨床两类设备，分别应对刀具刃磨、毛坯飞边去除、平面砂光、焊缝打磨等不同工序，不仅占用工位空间，也增加了设备采购与布线的成本。这款两用带式砂光设备的设计，正是瞄准这类中小加工场景的痛点，将两种磨削功能集成在同一台主机上，单台设备即可覆盖绝大多数常规手工磨削作业需求。从结构布局来看，设备采用卧式双输出端的设计思路，中部为动力驱动单元，两端分别布置不同的磨削作业模块：一端为立式砂带磨削工位，配置平面支撑板与可调式工件托架，可完成工件平面、弧面的砂光打磨、焊缝余高磨平、钣金件去毛刺等作业；另一端为盘式砂轮工位，可用于车刀、钻头等刀具的刃磨，小型铸件浇冒口残留的打磨，以及小零件的粗磨修形。

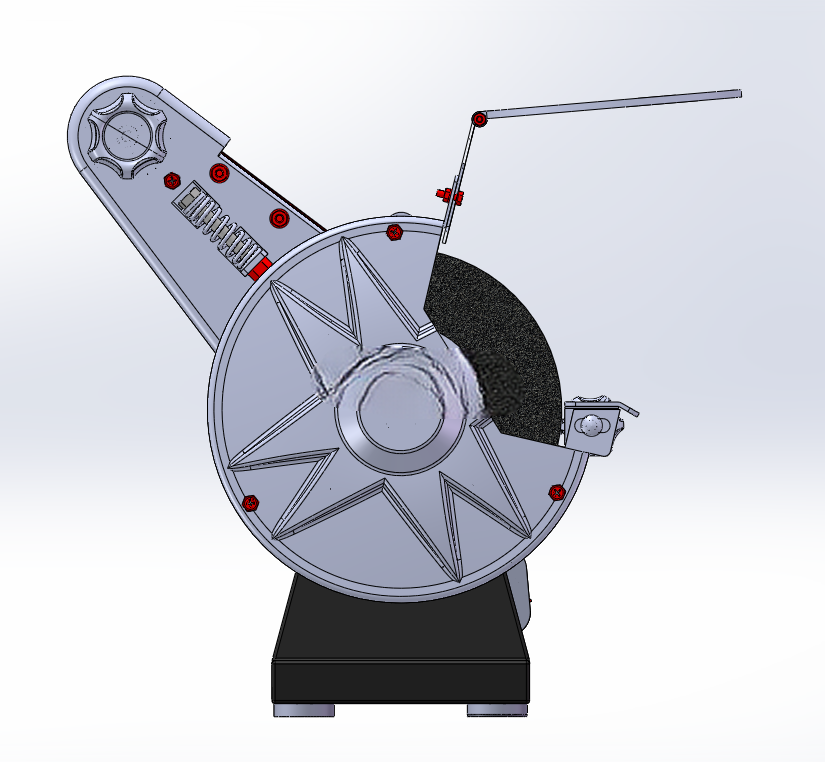

　　砂带张紧结构采用弹簧张紧机构，无需人工频繁调整张紧度，砂带磨损后更换操作便捷，张紧力可通过端部的调节旋钮进行微调，保证砂带运行过程中不会出现打滑、跑偏的问题，同时弹簧的缓冲作用可避免砂带受突发载荷冲击出现断裂。设备底座采用厚重的铸铁式结构设计，底部设置四个减震垫脚，安装时无需额外打膨胀螺栓固定，依靠自身重量即可抵消磨削作业时产生的振动，保证磨削过程的稳定性，降低作业时的噪音传递。两端的磨削模块均配置可调节的工件托架，托架可根据磨削角度需求进行上下、角度调整，适配不同形状工件的磨削定位，同时托架与磨削面的间隙可控制在安全范围内，避免工件卡入间隙引发安全隐患。

　　设备的开关设置在底座正面居中位置，操作时无需侧身即可完成启停控制，符合工位操作的人机工程要求。从安装边界来看，设备整体宽度控制在常规工位台面的容纳范围内，两端作业区预留足够的操作空间，不会与周边的台钳、工具架等工位设施产生干涉，接入常规工业用电即可运行，无需额外配置气源或其他辅助动力源。在实际使用场景中，这类设备非常适合小型机加工车间、模具维修工位、五金修配门店、职业院校实训车间使用，单台设备即可替代传统的立式砂轮机与台式砂带机，减少工位设备占用面积，降低设备投入成本。

　　设计过程中充分考虑了日常维护的便捷性，砂带、砂轮的更换无需复杂的专用工具，日常清理仅需刷除表面积尘即可，两端的传动结构采用密封式轴承设计，可有效阻挡磨削粉尘进入轴承内部，延长设备的维护周期与使用寿命。磨削作业区域的护罩结构采用快拆式设计，日常检查内部传动状态、更换易损件时可快速拆卸护罩，减少维护停机时间。针对不同的磨削需求，两端工位可根据作业要求更换不同粒度的砂轮与砂带，粗磨时选用大粒度磨料完成大余量去除，精磨时更换细粒度磨料获得更高的表面光洁度，无需调整设备主体结构即可适配不同工序的加工要求。设备的动力输出经过平衡调校，两端磨削作业时的振动量控制在较低水平，长时间作业不会出现底座移位、磨削面振纹等问题，工件托架的锁紧结构采用可靠的旋钮式锁紧，调整到位后不会因磨削振动出现位置偏移，保证磨削精度的一致性。
