小型家用手摇压面制面设备结构设计

　　这款手摇制面设备的设计初衷，是针对普通家庭厨房的狭小使用场景做定向优化，区别于市面常见的电动商用压面设备，整体结构做了大幅的紧凑化处理，能够适配普通家庭操作台的摆放空间，不会占用过多的厨房储物与操作区域。从实际使用场景来看，该设备主要服务于家庭自制面食的需求，能够完成面团压延、面条裁切的核心工序，相比大型电动制面设备，无需外接电源，手动驱动的形式也更适合小分量面团的加工，单次加工量适配2-3人份的面食制作需求，操作门槛低，日常使用后拆解清洁也更为便利。

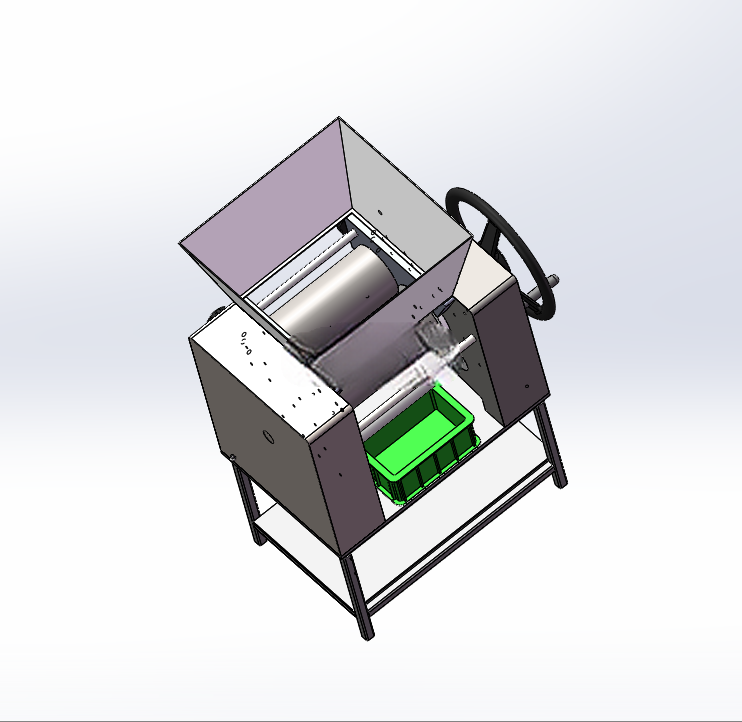

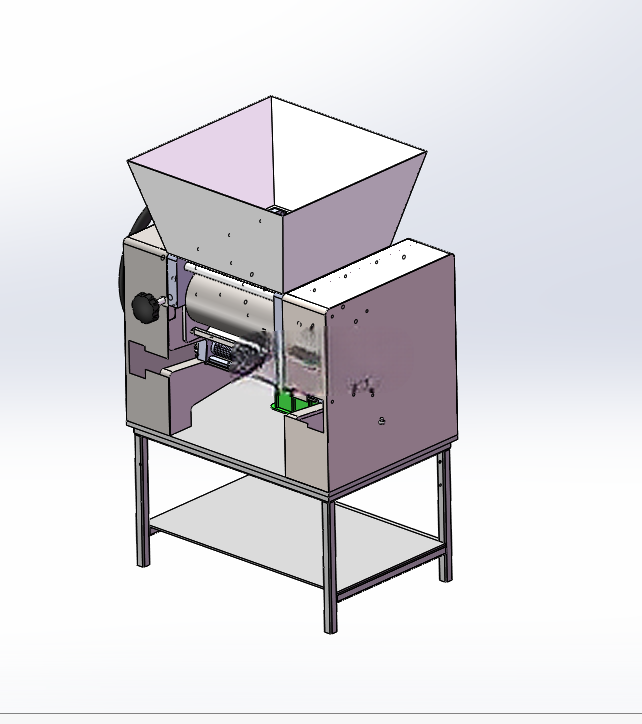

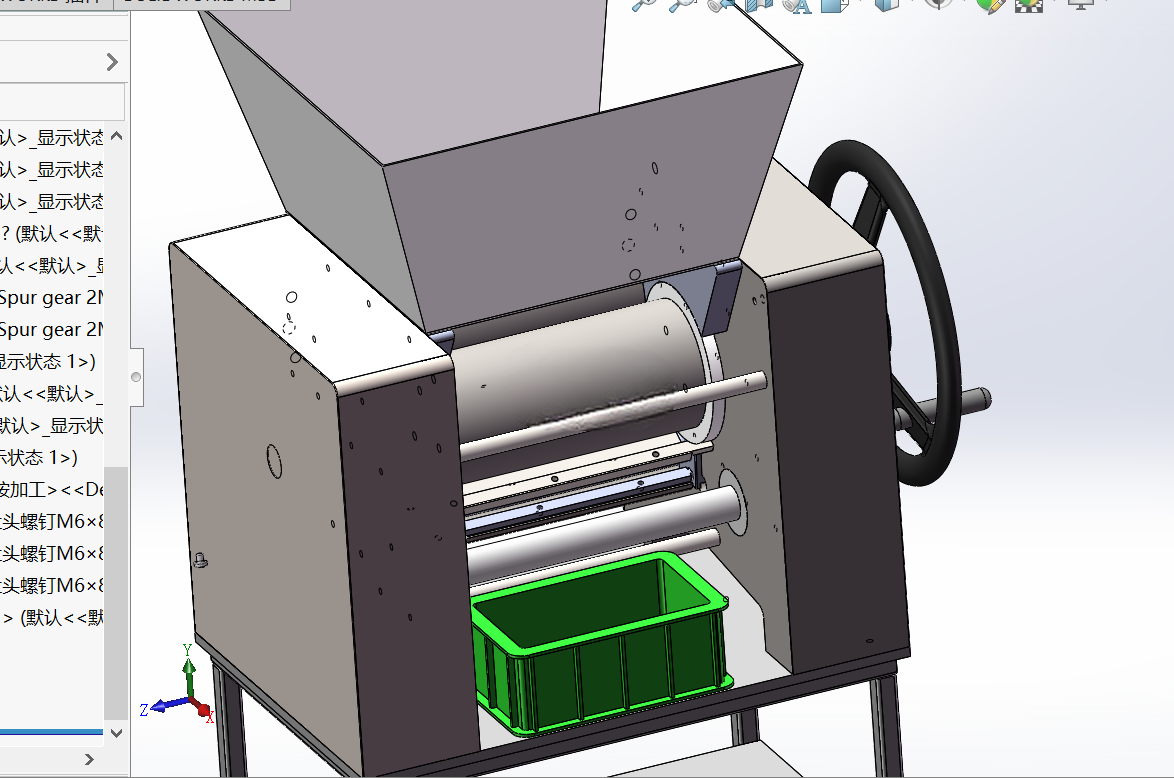

　　从功能结构来看，设备核心由进料斗、压延滚筒组、裁切组件、手摇驱动轴、机架支撑结构几个部分组成。上方的敞口式进料斗采用大倾角斜面设计，能够引导揉制好的面团自然滑入压延辊间隙，避免面团在进料位置堆积卡滞；压延滚筒采用平行对辊布局，辊面做了光滑处理，转动过程中能够将松散的面团逐步压延成厚度均匀的面片，辊隙可以通过侧方的调节旋钮做微调，适配不同厚度需求的面片制作，从薄款的馄饨皮到厚款的手擀面面片都能覆盖。裁切组件位于压延辊的出料侧，可根据需求更换不同齿距的裁切刀，实现不同宽度面条的加工，包括细圆面、宽扁面等常见家用面食规格。手摇驱动端设置在设备侧方，摇柄做了防滑处理，驱动轴通过齿轮组将扭矩传递到压延辊与裁切辊，传动比经过优化，手动摇转时的阻力控制在普通人单手可轻松操作的区间，不会出现摇转费力、卡滞的问题。

　　设计过程中优先考虑了家用场景的使用稳定性，底部机架采用四条支腿加底部置物层板的结构，支腿底部预留了防滑脚垫的安装位置，放置在光滑的厨房台面上时不会因为摇转施力出现滑移；底部的置物层板可以临时放置接面的容器或者加工好的面片、面条，提升操作时的便利性。整体外形尺寸控制在长450mm、宽300mm、高400mm的区间内，安装摆放时仅需要占用操作台0.14㎡左右的面积，闲置时可以放置在橱柜下层或者台面角落，不会对厨房其他操作造成干扰。

　　结构设计上做了多处易用性优化，所有与面团接触的部件都采用快拆结构设计，不需要额外工具就可以将压延辊、裁切刀、进料斗拆卸下来，方便使用后清理残留的面屑，避免长期使用后积垢滋生细菌；传动齿轮组设置在封闭的侧腔内部，既可以避免操作时衣物、手指误触齿轮造成危险，也能防止面屑落入齿轮啮合区域造成传动卡滞，日常仅需要定期在齿轮位置加注少量食品级润滑脂即可维持顺畅运转。机架主体采用薄钢板折弯焊接成型，在保证结构强度的前提下控制了整体重量，整机重量控制在8kg左右，单人就可以轻松挪动位置，不会因为过重导致搬运困难。

　　从实际使用的工况来看，手动驱动的形式避免了电动设备的电机噪音问题，早起制作面食时不会产生过大的声响影响家人休息；没有电气元件的结构也大幅降低了故障概率，不存在电机烧毁、电路故障等问题，使用寿命更长，日常维护成本极低。压延辊的间隙调节结构做了刻度标识，用户可以根据刻度快速调整到需要的面片厚度，不需要反复试压调整，降低了新手的使用门槛。进料斗的容量设计为单次可容纳1kg左右的揉制面团，刚好满足普通家庭一餐的面食制作量，不需要分批多次进料，操作流程更为顺畅。

　　在安装边界的考量上，设备后侧预留了20mm的安全间隙，放置时不需要紧贴墙面，避免摇转操作时手柄碰撞墙面；侧方摇柄的转动半径控制在120mm，设备侧方预留150mm的操作空间即可满足摇转需求，不会因为空间不足导致操作受限。整体结构没有突出的尖锐边角，所有钣金边缘都做了卷边钝化处理，操作过程中不会划伤手部，符合家用厨具的安全设计要求。
