PCB加工用金属压痕抛光设备结构设计

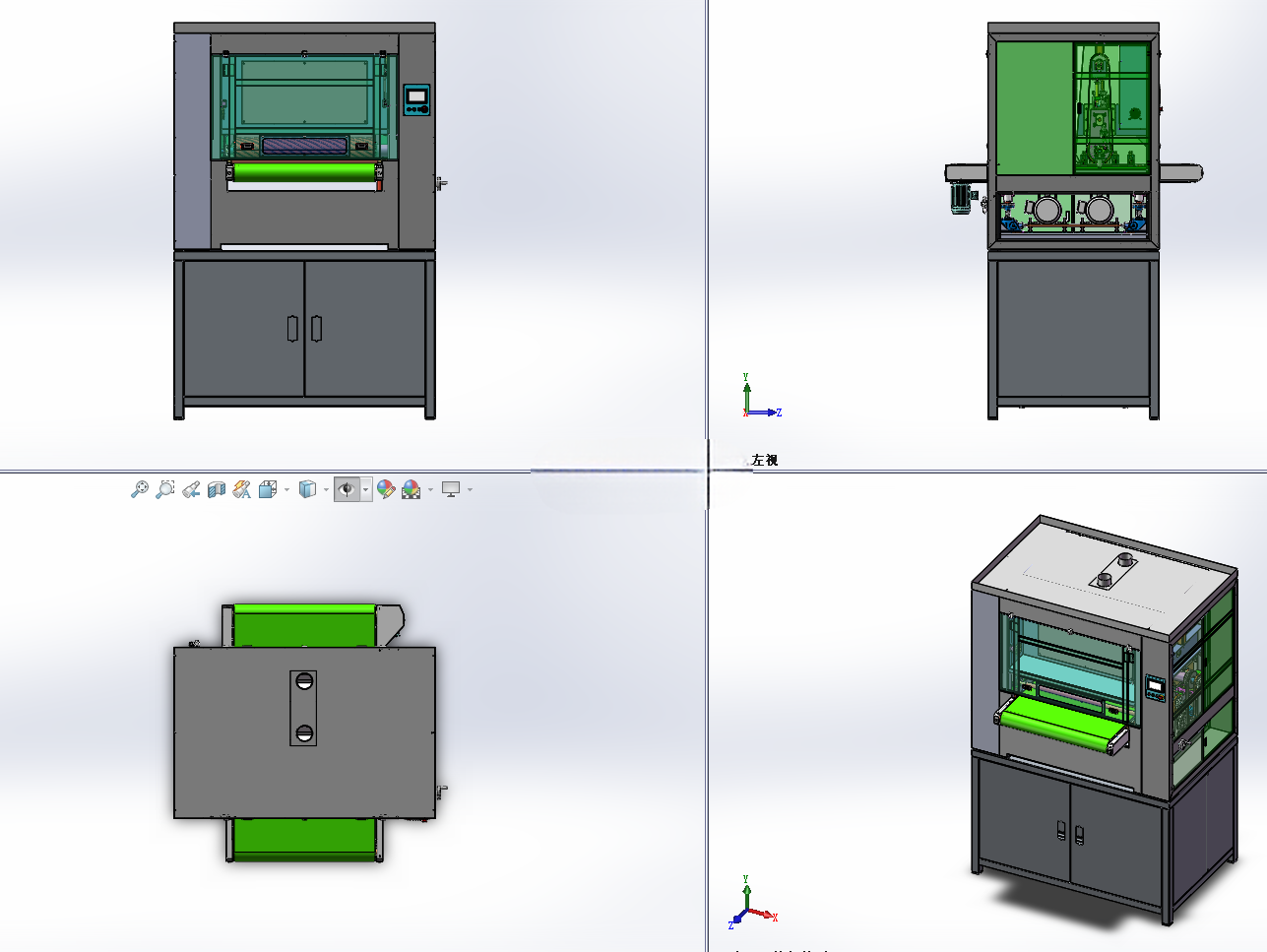

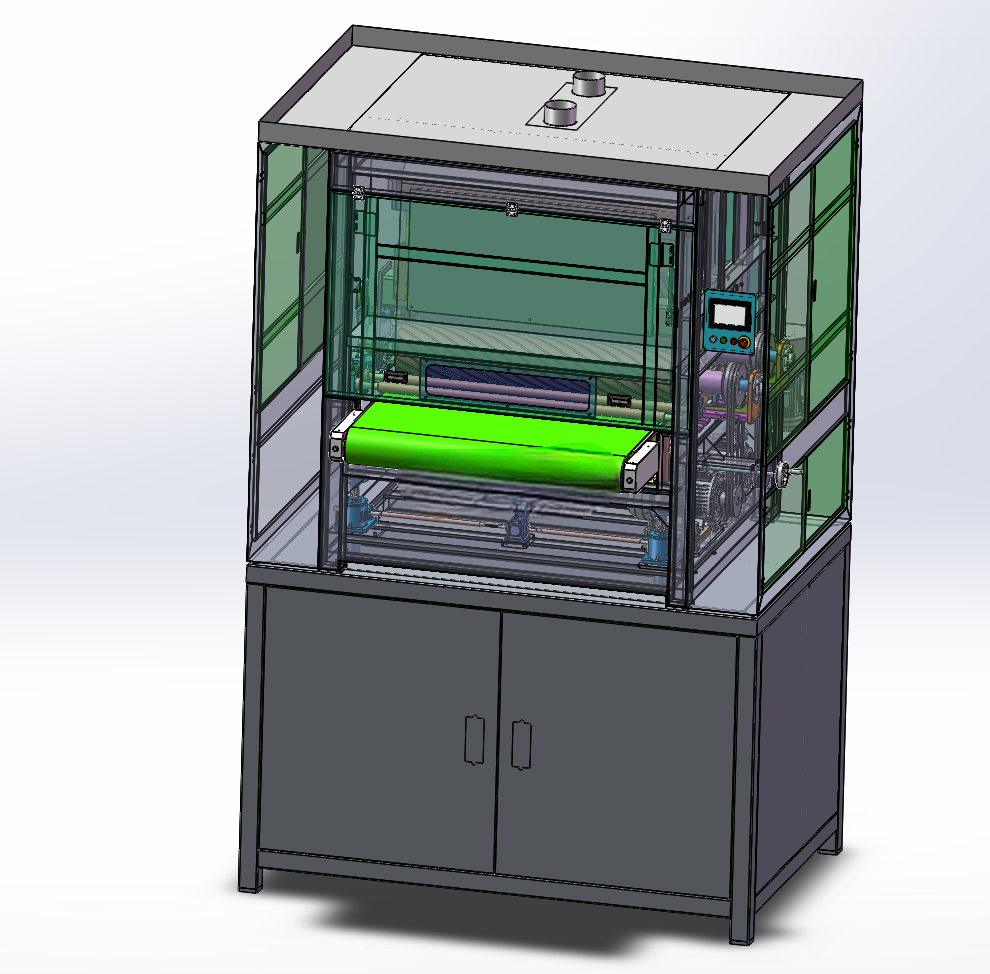

　　在PCB制造后段处理工序中，树脂塞孔后的板面平整度处理、压痕修整、铜面粗糙度管控是直接影响后续线路蚀刻、阻焊层附着效果的核心环节，这款金属压痕抛光设备正是针对该类加工场景开发的专用处理装备，可适配常规FR-4基材、高TG板材、金属基板等多种PCB板材的表面精整需求，也可拓展用于小型金属冲压件、平板类五金零件的表面去毛刺、压痕修复作业。设备整体采用柜式集成结构设计，下部为一体式焊接机座，内部预留电气元件、驱动模组的安装空间，双开门结构方便日常维护检修，机座底部可配置可调脚杯与脚轮，兼顾安装调平与短距离移位需求，整机安装边界控制在长1.8米、宽1.2米、高1.9米范围内，可直接对接现有PCB生产线的接驳台，无需对原有产线布局做大规模调整。

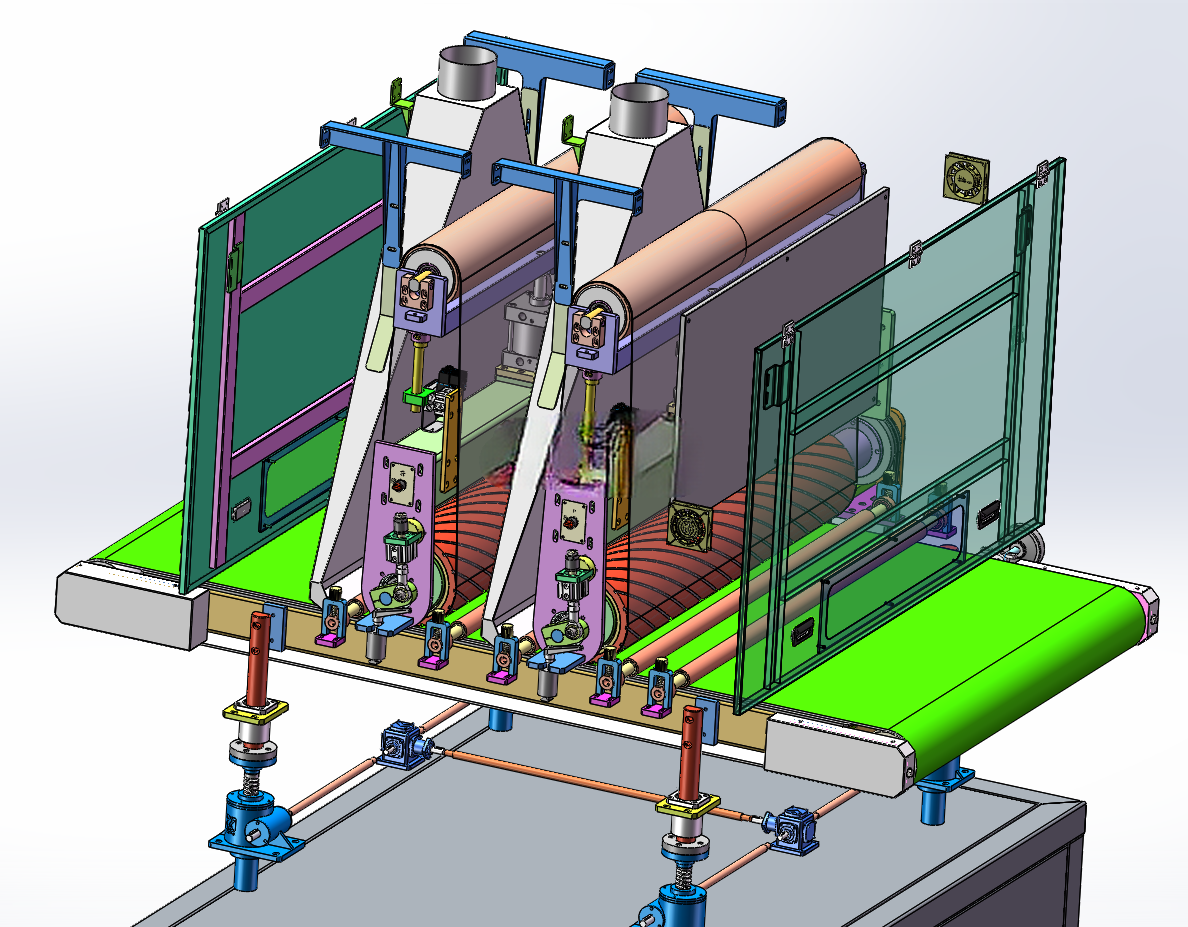

　　上部加工区域采用全透明防护围板设计，既可以实时观察加工状态，又能阻挡打磨过程中产生的粉尘飞溅，配合顶部预留的除尘接口，可直接对接车间中央除尘系统，避免铜粉、树脂粉尘堆积带来的安全隐患。设备核心执行单元包含砂带机头、升降调节机构、横向移动模组、工件输送组件几个部分：砂带机头采用模块化设计，可根据加工需求更换不同目数的砂带，适配粗磨去余量、精磨提平整度的不同工艺要求；升降机构采用双导柱导向结构，配合伺服驱动实现打磨高度的精准调节，调节精度可达0.02mm，可适配不同厚度板材的加工需求，避免过磨或打磨不到位的问题；横向移动模组带动砂带机头沿板材宽度方向做往复进给运动，保证整个板面打磨均匀度一致，避免出现局部打磨痕迹；工件输送采用绿色PU平皮带输送结构，输送速度可通过变频器无级调节，可匹配不同产线的节拍要求，进料端可配置导向定位条，保证板材进料位置准确，避免打磨偏位。

　　设备的操作面板设置在加工区侧方，集成了启停控制、速度调节、升降微调、故障报警等功能，操作人员无需打开防护门即可完成常规参数调整，面板旁预留了状态指示灯，可直观显示设备运行、待机、故障状态。从结构设计逻辑来看，这款设备优先考虑了加工稳定性与维护便捷性：所有运动模组均设置了防尘护罩，避免打磨粉尘进入导轨、丝杆等传动部件，延长易损件使用寿命；砂带更换位置设计在防护门侧方，打开对应检修门即可完成砂带更换、张紧度调整操作，无需拆解大面积防护结构；输送皮带下方设置了耐磨支撑板，避免板材在打磨压力下出现凹陷，保证打磨压力均匀作用在板材表面。

　　在实际应用中，这款设备可有效解决PCB树脂塞孔后孔口凸起、板面压痕、铜面粗糙度过大等问题，处理后的板面粗糙度可控制在Ra0.8以内，满足后续精细线路加工的工艺要求，相比传统人工打磨方式，加工一致性提升60%以上，同时可降低操作人员的粉尘接触风险，适配规模化量产的加工需求。设备的外管、线缆走线均采用内部线槽排布，外部无裸露线缆，整体外观整洁，同时避免线缆被粉尘污染或被运动部件剐蹭，提升设备运行可靠性。
