抛光机上下料自动化作业设备结构设计

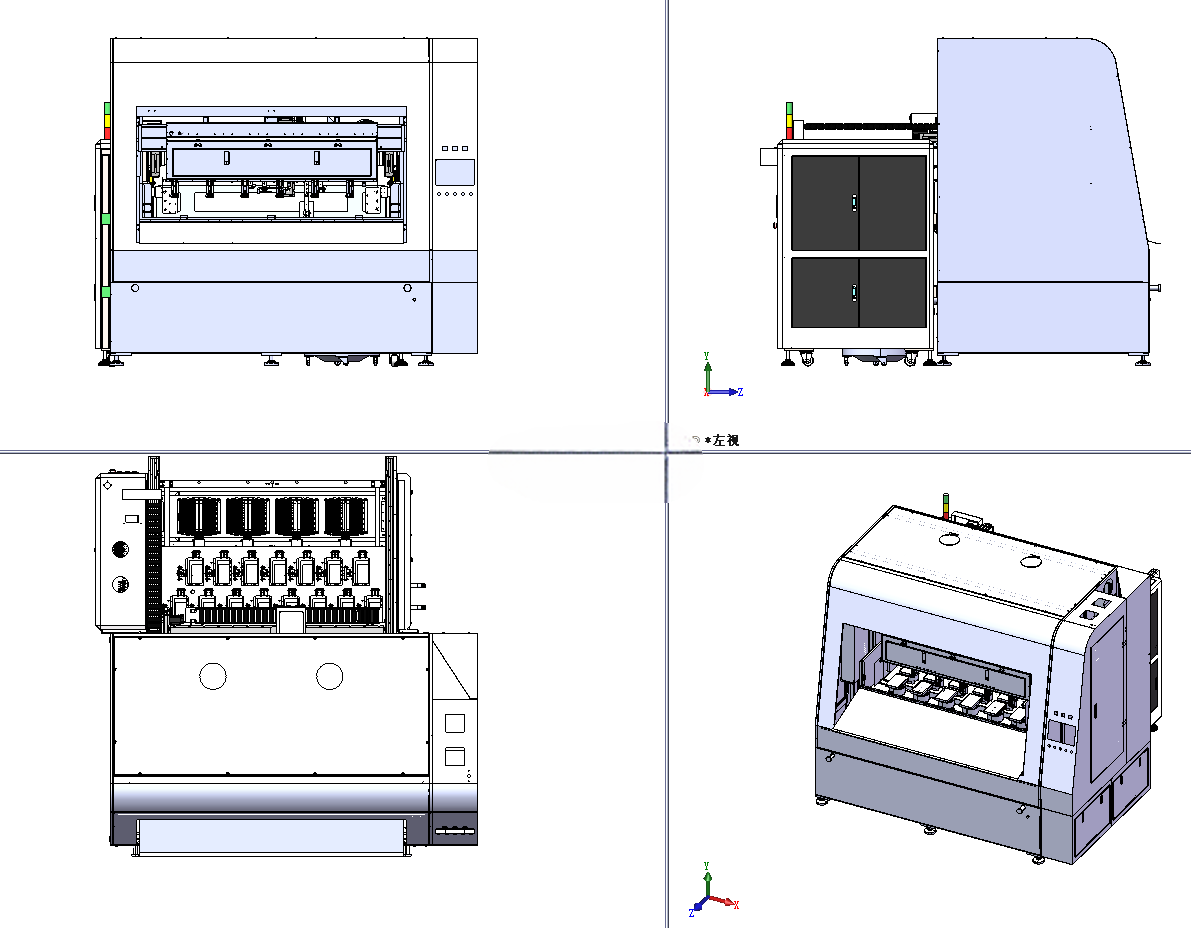

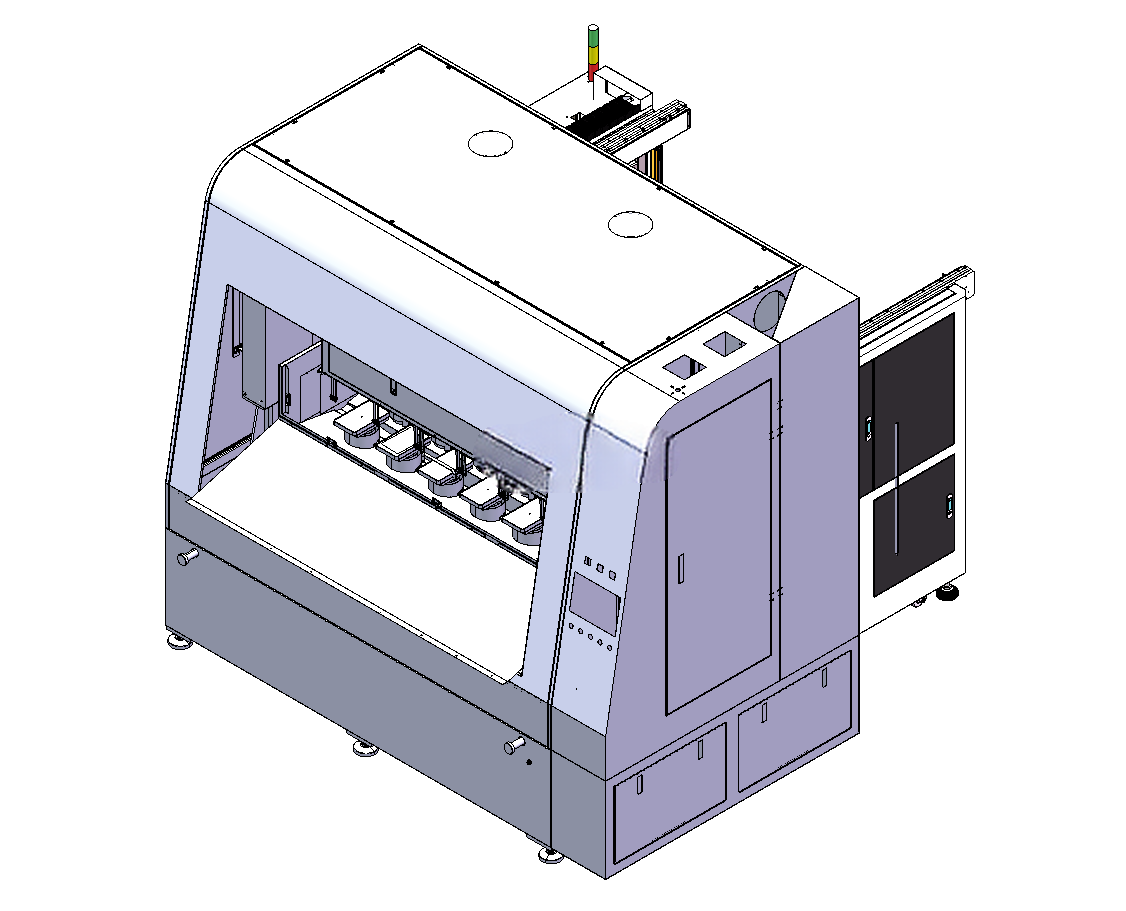

　　在3C零部件、精密五金件的批量抛光加工产线中，人工上下料存在效率波动大、工件定位一致性差、抛光工位作业环境存在粉尘与切削液飞溅不适宜人员长期值守的痛点，这套上下料设备正是为匹配多工位连续抛光机的无人化作业需求开发，直接对接抛光机的工件治具位，完成生料上料、熟料取放的全流程自动循环，可适配单批次12件规格的小型工件加工节拍，无需人工介入料框更换之外的操作。设备整体采用柜式集成布局，主体框架采用方管焊接后加工安装基准面，外壳覆盖钣金防护门，左侧设置料框放置区与定位气缸组件，中部集成三轴取放模组，右侧预留与抛光机主机对接的安装接口，整体安装时需保证设备底面与抛光机治具面的高度差控制在±0.2mm以内，对接侧的安装孔位需与抛光机机身预设的连接位匹配，设备侧边预留AGV对接的开口高度需匹配厂区常用AGV的举升行程，避免料框转运时出现卡滞。

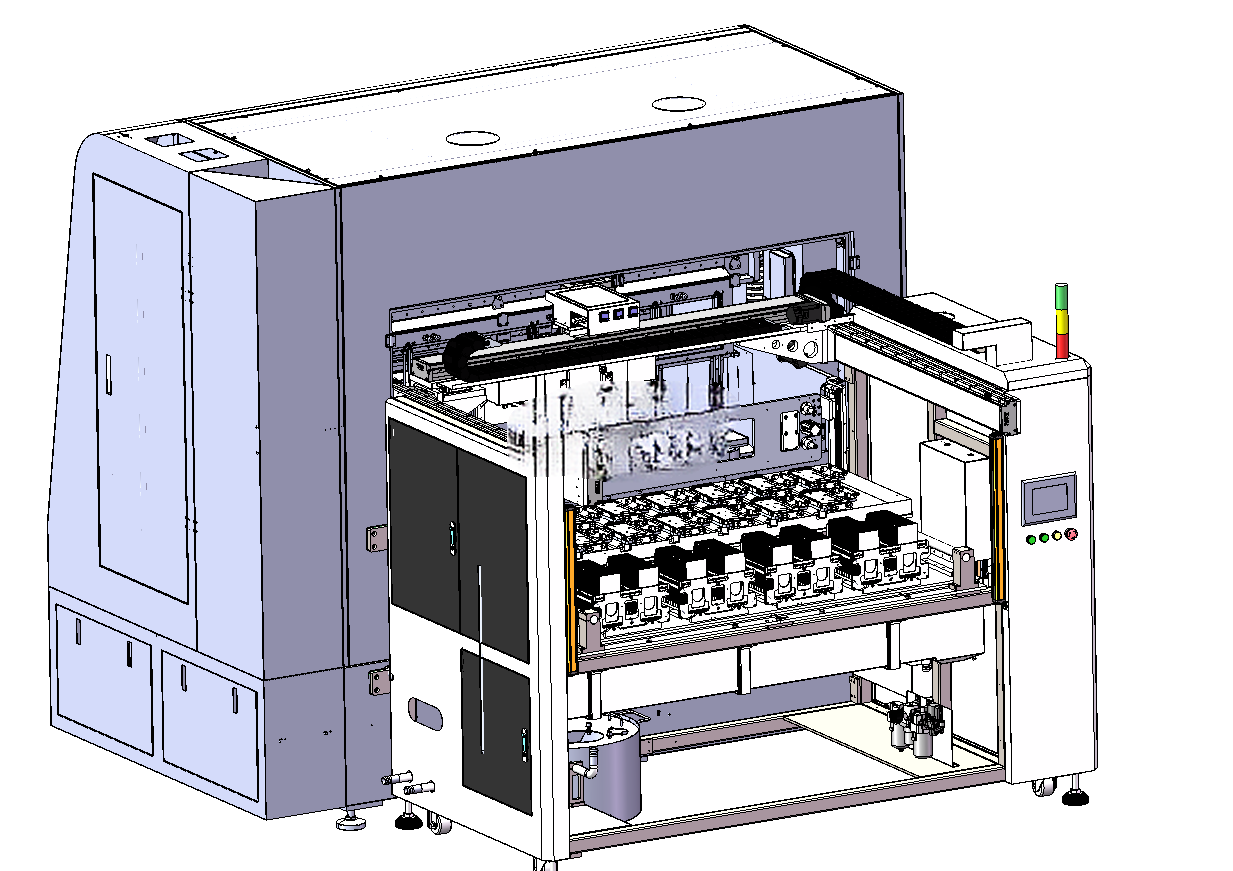

　　从动作逻辑的设计思路来看，整套设备的流程围绕抛光机的加工节拍做匹配：AGV将满料生料框与空熟料框分别推送至对应料位后，定位气缸伸出对料框做侧边与底面的双重定位，消除料框放置的位置偏差，避免取料时出现吸嘴对位不准的问题。三轴取放模组采用伺服驱动的线性模组组合，X轴覆盖料框区与抛光机治具区的全行程，Z轴带缓冲吸嘴结构，单次可抓取3件工件，取料时先从生料框内逐次取件放置到二次定位工位，完成12件工件的二次定位校准后，再分四次每次取3件放入抛光机治具，待抛光机完成加工循环后，三轴模组再将加工完成的熟料逐次取出，先放置到二次定位暂存位，再分批转移至熟料框内，整个取放循环中，料框在无取放料动作时会浸泡在下方水槽内，避免加工过程中残留的抛光液滴落到车间地面造成污染，也能减少工件表面的抛光液干结残留。

　　二次定位工位的设计采用仿形定位槽结构，每个槽位对应工件的外形轮廓做定位销与避让槽设计，工件放置后通过侧向的微型气缸推靠定位基准，保证每次取件的位置重复精度控制在0.1mm以内，避免放入抛光机治具时出现卡件、偏位的问题。三轴模组的走线采用坦克链内置布局，所有气管与线缆都收纳在防护链内，避免运动过程中出现线缆拉扯、与周边结构剐蹭的问题，设备的电控柜集成在机身右侧的柜体内部，预留IO接口与抛光机主机、AGV调度系统做信号交互，当生料框取空、熟料框装满时，设备会发出到位信号触发AGV前来更换料框，AGV取走满料熟料框、放空料框到生料位、放满料生料框到生料位后，设备自动启动下一轮作业循环。

　　设备的外形尺寸在设计时充分考虑了车间通道的通行需求，整体宽度控制在1.8米以内，深度与对接的抛光机深度保持一致，高度不超过2.2米，可直接适配现有标准车间的设备布局，无需额外改造厂房空间。安装时需注意设备底部的调平脚杯调节，保证整体水平度在0.1mm/m以内，避免三轴模组长期运行出现偏磨，影响取放精度；料框位的定位气缸行程需根据实际使用的料框外形尺寸做微调，保证料框定位后，取料位的坐标与预设值偏差不超过0.5mm；水槽的液位需保持在浸没料框底部10mm的位置，既保证料框浸泡效果，也避免液位过高溢出到设备外部。整套结构包含所有零部件的完整装配关系，每个运动部件都做了干涉检查，模拟全行程动作无剐蹭，可直接作为同类抛光机上下料工位的设计参考，也可根据实际加工的工件尺寸、抛光机治具布局调整三轴行程、料框尺寸与吸嘴布局，快速适配不同规格产品的抛光自动化需求。
