四工位全自动铣削浇口专用加工设备

　　在注塑成型零部件的批量生产链路里，浇口残留处理是注塑件后道工序里占比极高的人工作业环节，传统人工手持铣刀或者冲切去除浇口的方式，不仅加工一致性差，还容易因为人工施力偏差造成工件缺料、浇口残留高度超差、表面碰划伤等不良，尤其是带复杂曲面的注塑结构件，人工处理的良率波动往往能达到10%以上，同时人工工位的重复劳动强度大，人员流动带来的培训成本长期居高不下，这款全自动铣削浇口设备就是针对这类痛点开发的专用加工单元，可直接对接注塑机出料端或者接驳输送线，实现注塑件从出料到浇口去除的全流程无人化作业。设备的治具部分采用四工位回转切换的供料结构，每个工位可独立装夹单个待加工工件，单次上料循环可完成四个工件的连续加工，工位切换采用精密凸轮分割器驱动，重复定位精度控制在0.02mm以内，切换工位的同时，加工工位可同步执行铣削作业，上下料工位可由人工或者配套机械手完成待加工件装夹与成品件取下，完全消除了传统单工位设备上下料过程中的主轴等待空耗，设备综合加工效率相比单工位结构提升60%以上。

　　三轴移动坐标结构采用精密线性导轨搭配滚珠丝杠传动，X轴负责铣削主轴的横向走刀，Y轴负责治具工位的纵向进给，Z轴负责主轴的垂直下刀，三个轴的伺服电机均带绝对值编码器，开机无需回零即可直接启动加工作业，走刀路径可根据不同工件的浇口位置、形状、残留高度做自定义插补设置，不管是侧浇口、点浇口还是潜伏式浇口，都能通过路径参数调整实现贴合工件轮廓的走刀铣削，铣削后的浇口残留高度可稳定控制在0.05mm以内，完全满足外观件、结构件的装配尺寸要求。

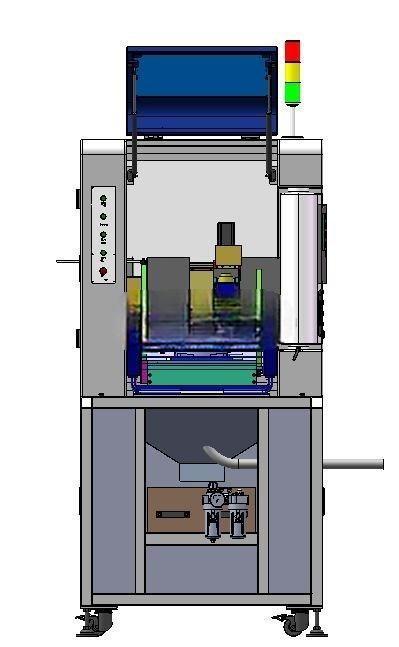

　　设备搭载的标准高速动力主轴采用ER夹头结构，可适配不同直径的铣刀、倒角刀等刀具，主轴最高转速可达24000rpm，高转速下的切削力小，不会对薄壁注塑件造成压伤变形，主轴侧面配套有吹气冷却管路，铣削过程中持续吹出高压空气，及时带走切削产生的塑料碎屑，避免碎屑附着在工件表面或者刀具上造成加工面刮花，同时设备的加工舱门采用带安全联锁的透明防护结构，加工过程中舱门自动锁止，既可以直观观察内部加工状态，也能防止高速飞出的碎屑造成人员伤害，顶部的三色警示灯可实时反馈设备运行、待机、故障三种状态，方便现场操作人员快速识别设备工况。

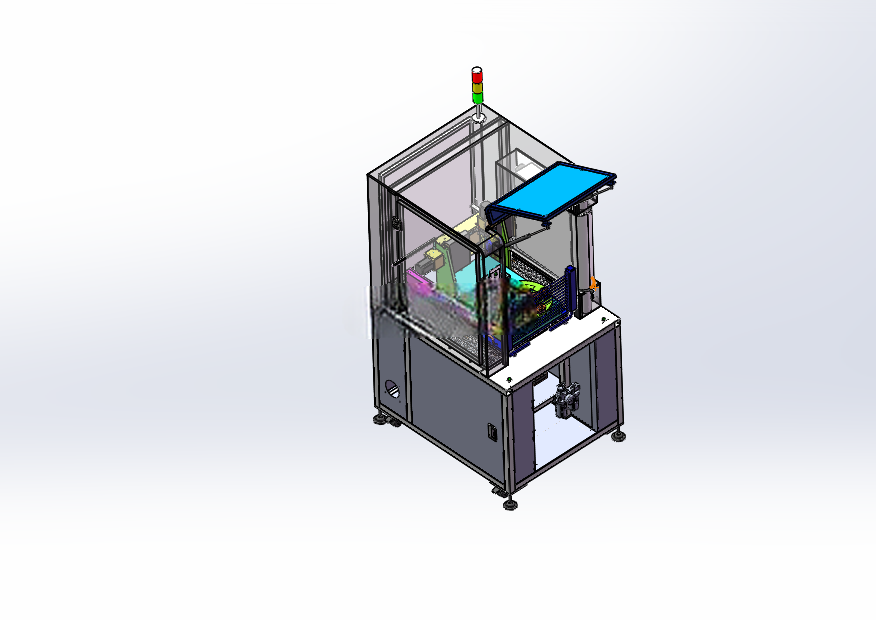

　　从安装边界来看，设备整体采用一体式柜式结构，底部配置可调水平的支撑脚轮，不需要额外做地基预埋，只需要在车间平整地面上调整脚轮水平即可完成安装就位，设备的电气控制部分全部集成在下部柜体内部，走线全部采用拖链防护，外部无裸露线缆，侧面预留有气源接口、电源接口以及通讯IO接口，可直接对接车间的MES系统，实现加工数量、设备稼动率、故障报警信息的实时上传，操作面板采用悬臂式可旋转结构，操作人员可根据自身站位调整面板角度，内置的程式编辑系统支持在线走刀轨迹编辑，不需要连接外部电脑即可完成新工件的加工参数调试，换型时只需要更换对应工件的治具垫块、调用对应的加工程式即可，单批次换型时间可控制在15分钟以内，非常适合多品种小批量的注塑件加工场景。设备的下部柜体预留有集屑抽屉，铣削产生的塑料碎屑全部通过加工舱底部的落料口进入集屑抽屉，操作人员只需要定期抽出抽屉清理碎屑即可，不需要额外外接中央集尘系统，降低了设备的配套安装成本，加工舱内部还设置有刀具检测传感器，可实时监测刀具的磨损状态，当刀具磨损到设定阈值或者出现断刀情况时，设备会自动停机报警，避免出现批量加工不良。
