三工位手环手表壳体PSA胶保压热压设备

　　在可穿戴智能设备的组装产线环节，手环、手表类产品的上下壳粘接一直是影响成品良率的核心工序，这类产品的壳体多采用PC、ABS或复合改性塑料，粘接面往往带有窄边、卡扣位、内嵌天线避让槽等复杂结构，传统单工位热压设备单次仅能完成单组工件压合，上下料与保压等待时间占比超六成，难以匹配前端注塑、后端检测的产线节拍，三工位保压热压设备的设计初衷，就是针对这一产线痛点，通过工位轮转的布局压缩非加工等待时长，适配中小尺寸可穿戴壳体的批量粘接压合作业。

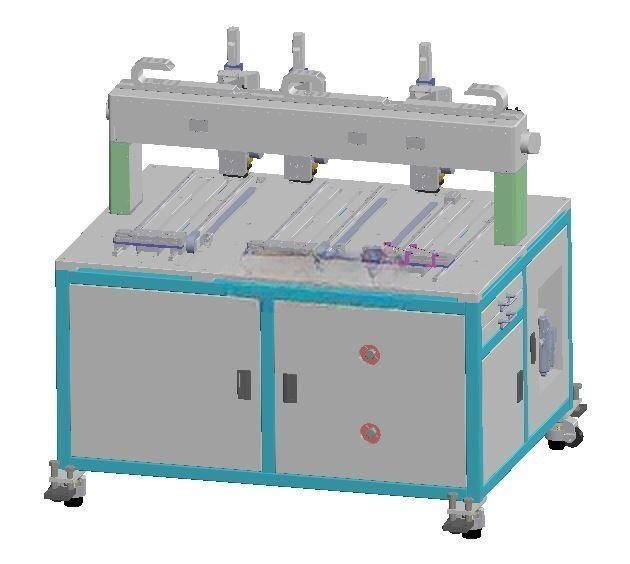

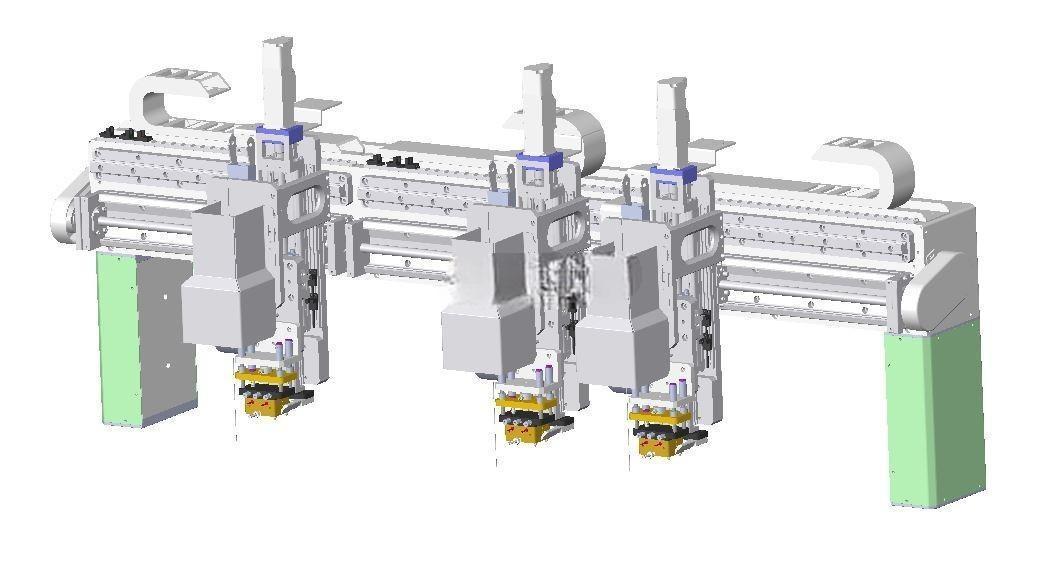

　　设备整体采用长条形平板式台架布局，三个独立压合工位沿台架长度方向等距排布，台架主体采用标准铝型材搭配碳钢焊接底座搭建，底部预留的安装脚座可直接固定在车间环氧地坪上，整体安装边界控制在长2400mm、宽1200mm、高1100mm范围内，台架台面距离地面的操作高度设置为850mm，匹配产线作业人员站立操作的人机工程尺寸，无需额外搭建操作平台即可嵌入现有组装流水线。每个压合工位独立配置加热模组与压力输出单元，加热板采用铸铝材质内嵌加热管，温度控制区间覆盖常温至180摄氏度，可满足PSA胶活化所需的温度条件，压合执行端采用伺服电缸作为压力输出部件，相比传统气缸压合，可实现压力值的闭环控制，压力输出范围在50N至500N之间连续可调，压合位移精度控制在±0.02mm，避免压力过大导致壳体变形、压力不足造成粘接溢胶或粘接强度不达标的问题。

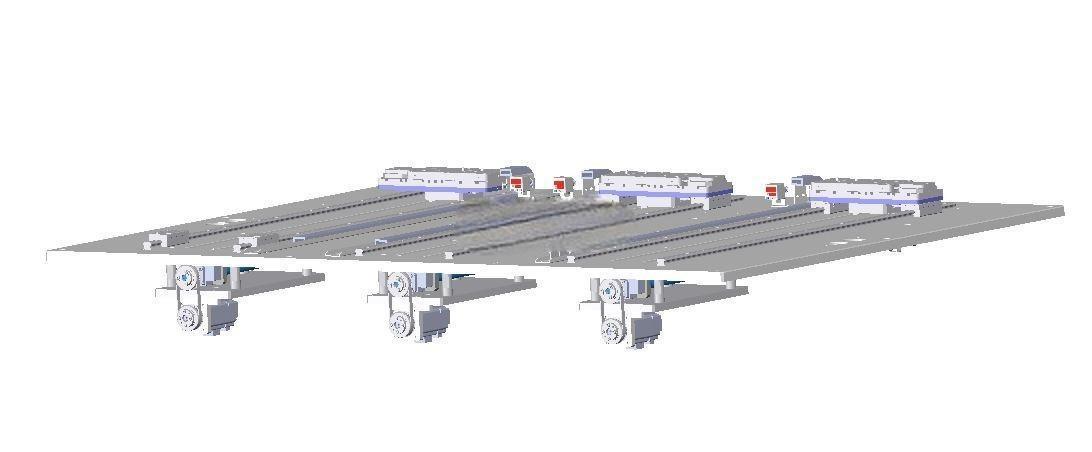

　　工位之间的工件流转采用直线导轨搭配同步带传动结构，每个工位配置独立的工件定位载具，载具根据手环、手表壳体的外形做仿形铣削加工，定位槽预留0.1mm的取放间隙，既保证工件放置后的定位精度，也方便作业人员上下料操作。设备的控制逻辑采用工位并行作业设计，当第一个工位处于保压计时状态时，第二个工位可完成工件上料与预压动作，第三个工位可完成压合成品的取放，三个工位循环轮转，将单工件的平均加工节拍压缩至8秒以内，相比同规格单工位设备产能提升2倍以上。台架下方的三个驱动模组分别对应三个工位的压合升降动作，模组外侧设置风琴式防护挡板，避免车间灰尘、加工碎屑落入传动结构影响运行精度，设备的气路、线路全部沿台架内侧的线槽排布，台面无外露管线，减少日常清洁维护的死角。

　　在设计过程中，针对PSA胶粘接的工艺特性做了专门的结构优化：压合板表面贴附0.5mm厚的耐高温硅胶层，既保证压合时压力均匀分布在整个粘接面，也避免硬质金属压合板刮花壳体表面的外观面；每个工位的加热板独立配置温度传感器，实时采集板面温度数据，当温度偏差超过±3摄氏度时自动触发补偿加热，保证同一批次工件的压合温度一致性；保压时间可根据不同胶水的固化参数在0至60秒范围内自由设置，参数设置完成后设备自动按流程执行压合、保压、泄压动作，无需人工干预。设备的安装调试阶段需要注意台架的水平度校准，水平偏差需控制在0.1mm/m以内，避免长期运行后导轨出现偏磨，同时压合工位的定位载具需要与压合板做对中校准，对中偏差不超过0.05mm，防止压合时出现偏压导致壳体错位。日常生产过程中，可根据不同型号的手环、手表产品快速更换对应仿形载具，换型时间控制在10分钟以内，适配多品种小批量的柔性生产需求，设备侧面预留的IO接口可直接对接产线的MES系统，上传压合压力、温度、保压时间等工艺参数，实现生产过程的可追溯管理。
