双工位双气缸压力循环压装设备结构

　　在3C电子小零件组装、小型五金件铆合、塑胶件压合这类中小零件批量压装工序里，单工位压装设备往往存在上下料等待空程，操作人员需要在压头正下方放置工件，存在一定的安全隐患，这类场景下双工位压力循环压装结构的适配性会高很多。这套压装结构采用双气缸双工位布局，两个工位可交替完成压装作业，当其中一个工位处于压合工作状态时，操作人员可在另一个工位完成待压工件的托盘上下料，完全消除压头动作的等待空程，相比单工位同规格压装设备，单位时间产出可提升近四成。设备的操作逻辑采用双按钮启动设计，两个启动按钮分别布置在操作面的左右两侧，操作人员必须双手同时按下按钮才会触发压头下行动作，从硬件逻辑上避免单手操作时另一只手误入压装区域的风险，相比光栅防护的方案，这种纯硬件联锁的设计在小型工装设备上可靠性更高，不会因为光栅积灰、信号干扰出现误触发。

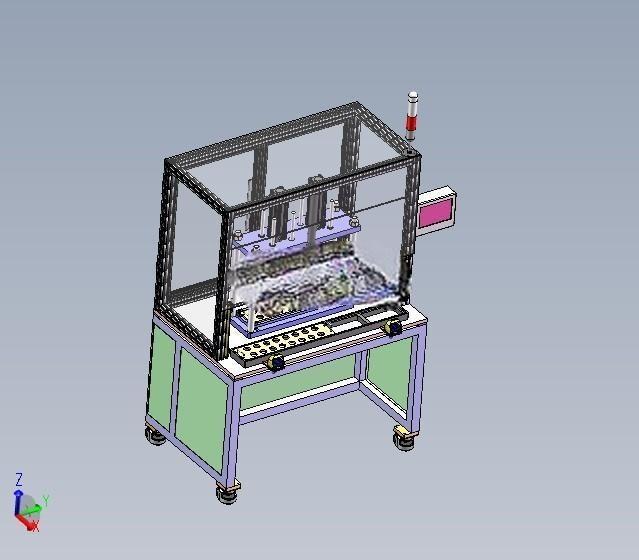

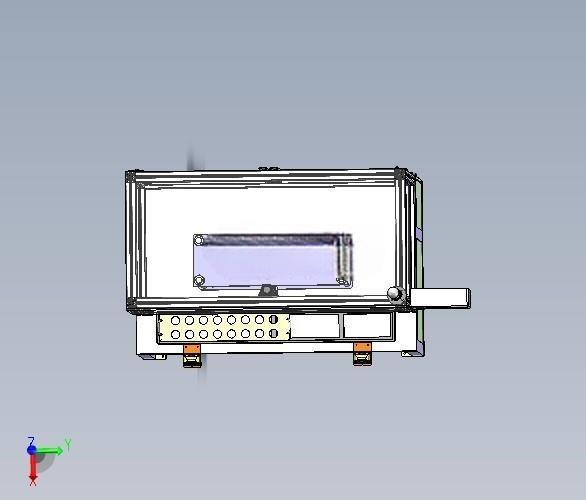

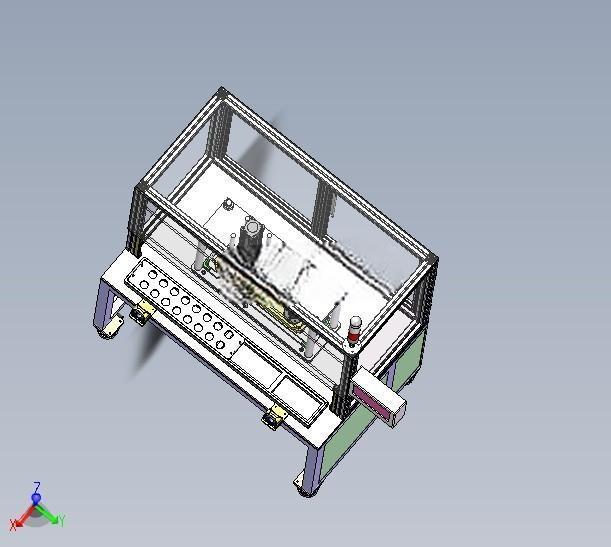

　　从结构设计思路来看，整套设备采用模块化分层布局，底部为型材焊接的机架底座，底座上预留了四个可调脚杯的安装位，可根据车间地面的平整度调整设备水平，调整行程单脚可达15mm，不需要额外制作安装基础，直接放置在车间标准工作台上即可使用。机架上部为两个平行布置的压装工位，每个工位配置独立的导向压头与气缸驱动单元，压头部分采用线性导轨做垂直导向，避免气缸杆受径向力出现密封件过早磨损的问题，压头与工件接触的端面预留了工装快换接口，可根据不同产品的压装需求更换对应仿形压头，不需要改动主体机架结构。设备中部设置了托盘定位机构，每个工位对应一套托盘定位槽，托盘放入后可通过侧边的弹簧销自动完成定位，定位重复精度可控制在0.1mm以内，不需要额外拧紧紧固件，上下料动作可在两秒内完成。

　　设备的外形尺寸控制在长720mm、宽480mm、高350mm的范围内，整体占用空间不超过一张标准钳工台的一半面积，安装时设备后侧需要预留至少100mm的空间用于布置气管与气动电磁阀组，操作侧距离设备边缘需要预留至少300mm的操作空间，方便操作人员取放托盘。气动回路部分采用统一的进气接口，进气压力适配车间常规0.5-0.7MPa的压缩空气气源，回路中配置了独立的调压阀与气压表，可根据不同产品的压装需求调整压装压力，压力调整范围在0.2-0.6MPa之间，对应最大压装力可达800N，可覆盖绝大多数小型零件的压装需求。设备的控制逻辑采用纯气动联锁设计，不需要搭配PLC控制系统，通过气动换向阀与行程开关即可完成双工位的循环动作切换，后期维护成本更低，对车间使用环境的要求也更低，不存在电气元件受潮、受粉尘干扰出现故障的问题。

　　在细节设计上，压装工位的上部设置了透明防护挡板，挡板采用亚克力材质制作，既可以观察压装过程中的工件状态，也可以防止压装过程中出现工件崩溅的问题，挡板通过快拆螺丝固定，清理维护时可快速拆卸。每个工位的侧边都设置了独立的急停按钮，出现异常时可按下急停按钮切断对应工位的气路，不会影响另一个工位的正常作业。托盘采用防静电POM材质加工，可适配电子类零件的压装需求，避免静电对电子元件造成损伤，托盘上根据产品外形加工了对应的定位槽，一次可放置12个待压工件，单次压装循环即可完成整盘工件的压合作业，不需要逐个放置工件。整套结构的所有零部件都采用标准件与常用加工件组合，导向轴、线性导轨、气缸、电磁阀都采用市面通用标准型号，后期更换配件不需要单独定制，维护成本可控制在较低水平。
