自走式生姜田间收获作业设备结构设计

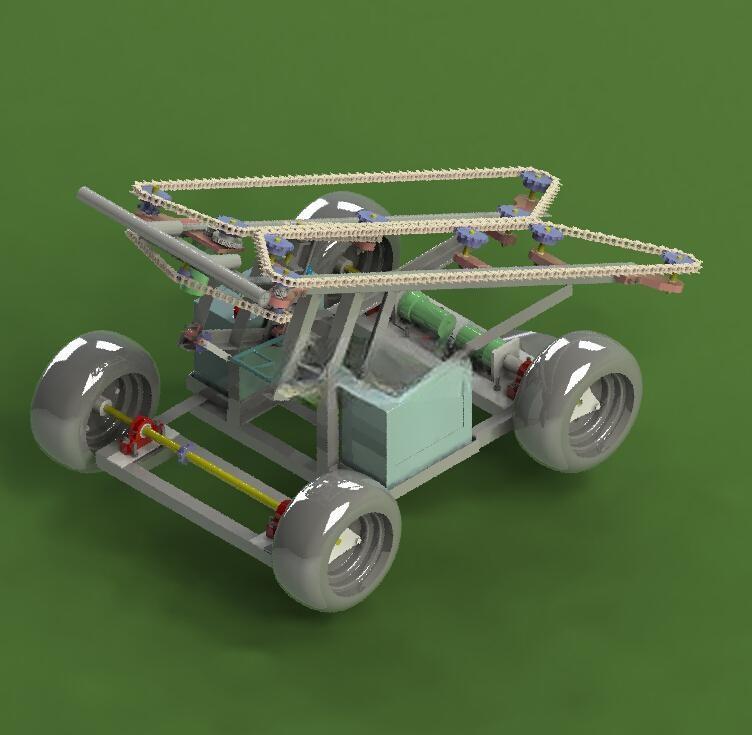

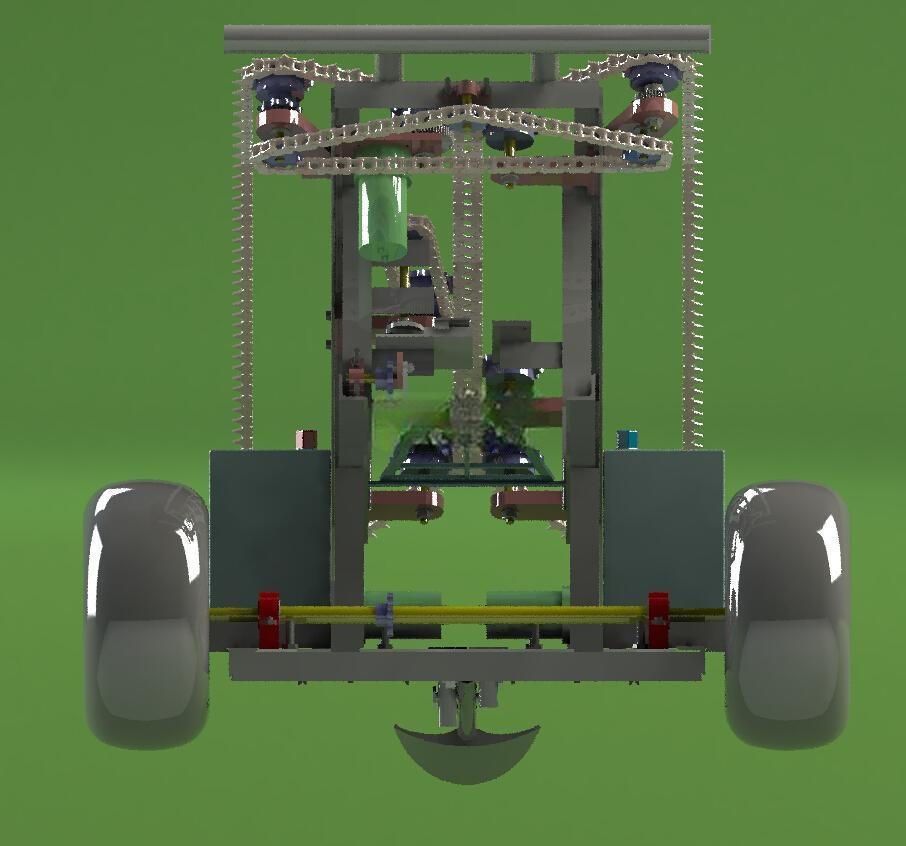

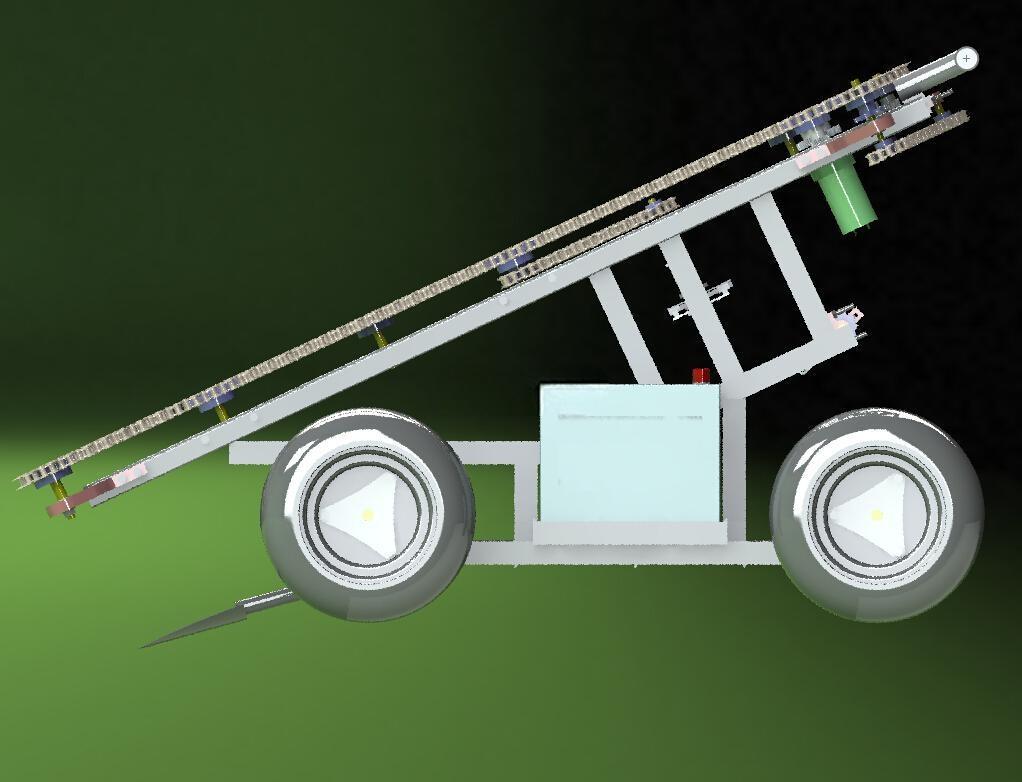

　　这款生姜收获设备的设计，核心瞄准黄淮海、西南等生姜主产区的连片种植采收需求，适配垄作模式下的生姜挖掘、输送、初步去土作业环节，解决传统人工采收效率低、劳动强度大的痛点，可匹配小马力拖拉机牵引或搭载独立动力单元完成田间作业，适配沙壤土、黏壤土等多数生姜种植地块的土壤条件。从功能架构来看，设备前端设置可调深度的挖掘铲结构，作业时可根据生姜块茎的埋深调整铲面入土角度与作业深度，避免铲伤姜块或者漏挖，挖掘铲将带土的姜垄整体抬起后，送入上方的链式输送机构，输送链采用带凸起拨齿的工程塑料链节，既可以承托姜块向后输送，又能在输送过程中通过链节间隙抖落附着的泥土，减少后续人工清土的工作量。

　　设备的行走部分采用宽幅低压轮胎，降低接地比压，避免作业时压实土壤或者陷车，轮距适配常规生姜种植的垄距规格，行走过程中不会碾压已采收区域或者未采收的姜垄，底盘框架采用矩形钢管焊接成型，兼顾结构强度与整机重量控制，避免整机过重导致动力损耗过大。设计过程中优先考虑了作业时的姜块破损率控制，输送链的运行速度与行走速度做了参数匹配，避免姜块在输送过程中出现堆积、磕碰，输送链末端设置导向溜板，将去土后的姜块平稳导流至设备侧方的田间地面，方便人工后续捡拾装袋。

　　整机的动力传递采用链传动与轴传动结合的方式，挖掘部件、输送部件的动力从底盘动力输出端取力，传动路径做了密封防护设计，避免田间泥土、秸秆缠绕传动部件影响运行，各转动部位设置密封轴承，减少田间作业环境下的维护频次。安装边界方面，整机作业宽度适配两垄生姜的采收幅宽，最小离地间隙满足田间沟道通行需求，挖掘铲的调节范围覆盖常规生姜种植15至30厘米的块茎埋深区间，输送机构的倾角经过反复校核，既保证泥土能够充分抖落，又不会因为倾角过大导致姜块滚落。设备的侧边设置可调节的扶禾装置，作业时可将倒伏的姜秆扶起，避免姜秆被压入挖掘铲下方缠绕部件，同时对姜垄起到限位导向作用，保证挖掘铲始终对准姜垄位置，减少偏挖漏挖的情况。

　　从结构可靠性角度出发，所有与土壤接触的部件都做了耐磨处理，挖掘铲采用耐磨钢板焊接成型，可应对土壤中砂石的磨损，输送链节做了抗老化改性，适配田间露天作业的日晒、潮湿环境，整机的维护点都设置在便于操作的位置，日常检查、易损件更换不需要复杂的工具，适配农村基层的使用维护条件。实际作业场景中，该设备可一次性完成生姜的挖掘、升运、去土多道工序，相比传统人工采收效率提升数倍，同时降低姜块的破损率，减少采收过程中的产量损失，设备的结构紧凑，转向半径小，适配小面积地块以及丘陵地区的零散地块作业需求，不需要额外配套大型动力设备，降低了种植户的设备投入门槛。
