智能手机指纹模组自动贴附组装设备

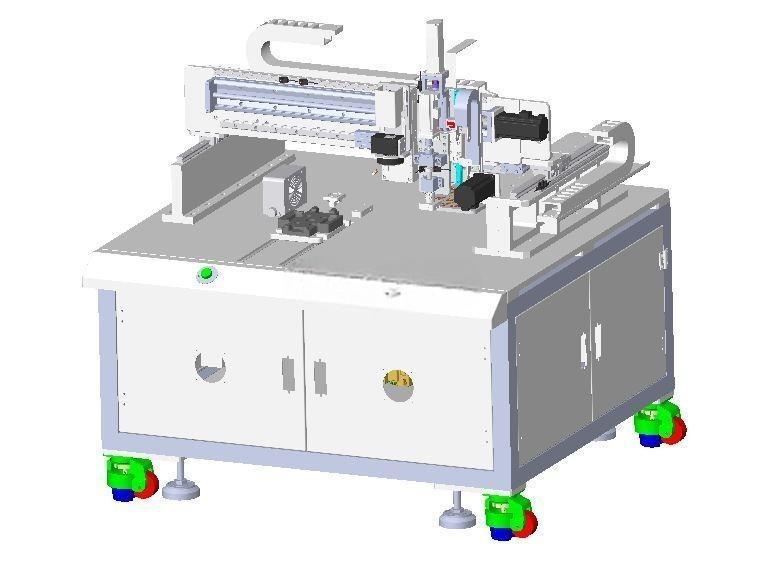

　　在消费电子精密装配产线中，指纹识别模组的组装精度直接决定手机物理解锁功能的良率与使用体验，这类设备正是为解决该工序人工装配效率低、对位偏差大、背胶溢胶漏贴等痛点开发的专用装配单元。设备整体采用立式模块化布局，核心作业区域集中在设备中部的工位转盘周边，整体安装边界控制在长1200mm、宽850mm、高1700mm范围内，可直接嵌入现有手机整机组装流水线，无需对原有产线布局做大规模改造，底部预留的调平脚杯与固定安装孔，适配车间环氧地坪的常规安装要求，设备侧面预留的气路、电路接口采用快插式设计，现场部署接线时间可控制在4小时以内。从功能实现逻辑来看，设备的上料端适配标准tray盘承载来料，作业时tray盘由上料机构逐盘输送至取料位，取料模组采用真空吸嘴搭配柔性缓冲结构，避免取料过程中刮伤指纹模组的识别面，取料后模组会被移送至视觉对位工位，通过高分辨率工业相机采集模组与待装配壳体的位置偏差数据，系统自动计算补偿量后调整贴附头的XY向位置与旋转角度，对位精度可控制在±0.02mm以内，完全满足指纹模组的装配公差要求。

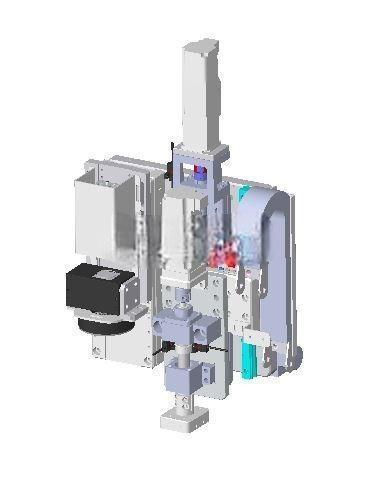

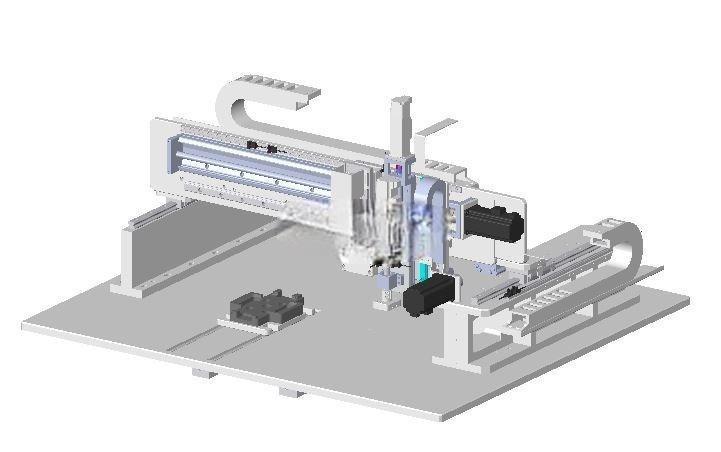

　　贴附作业环节，压头采用硅胶包覆的柔性结构，压合压力通过精密调压阀控制在0.2-0.8MPa区间可调，压合过程中设置3段保压时序，确保背胶与装配面完全贴合，同时压头周边设置的溢胶检测传感器会实时监测背胶溢出情况，一旦检测到漏胶、溢胶超出阈值，设备会自动将不良品分拣至NG料盒，避免不良品流入下一道工序。设计过程中，各运动模组的选型充分考虑了高速作业下的稳定性，X/Y/Z三轴传动均采用高精度直线导轨搭配伺服电机驱动，重复定位精度可达±0.01mm，转盘工位采用凸轮分割器驱动，工位切换时间控制在0.8s以内，单工位作业节拍可稳定在6s/件，相比人工装配效率提升4倍以上，良率可稳定控制在99.5%以上。

　　设备的机架部分采用4040工业铝型材搭配钣金封板设计，既保证了整体结构的刚性，又减轻了设备整体重量，封板上预留的透明亚克力观察窗，方便操作人员实时观察内部作业状态，设备正面设置的操作面板采用倾斜式设计，符合人体工程学操作高度，操作人员无需弯腰即可完成参数调整、状态查看等操作。气路与电路走线全部采用内部拖链布局，避免走线外露造成的积尘、干涉风险，各运动部位均设置了原点传感器与硬限位结构，防止设备运行过程中出现超程碰撞，设备顶部预留的FFU安装位，可根据车间洁净度需求加装空气过滤单元，满足千级洁净车间的装配环境要求。

　　在实际产线适配中，该设备可兼容不同尺寸规格的指纹模组装配，只需更换对应的吸嘴与定位治具，即可快速切换生产型号，换型时间控制在20分钟以内，适配当前消费电子行业多品种、小批量的柔性生产需求。设备的出料端可直接对接下游的功能测试工位，完成贴附的模组无需人工中转，直接由流水线输送至测试环节，减少中间搬运过程中造成的二次污染与碰伤风险。从结构设计细节来看，贴附头的浮动结构可自动补偿待装配壳体的平面度误差，避免因壳体注塑公差导致的压合不实、局部压力过大压伤模组等问题，背胶供料部分采用剥离式自动供料结构，背胶剥离位置设置光纤传感器检测缺料、偏位情况，确保每一片背胶都能准确贴合在模组指定位置，不会出现偏贴、漏贴问题。设备的维护便利性也在设计阶段做了充分考虑，所有易损件均采用快拆式结构，吸嘴、过滤棉等耗材更换无需工具即可完成，各运动轴的润滑点全部引出至设备外部，日常维护时无需拆开设备封板即可完成注油保养，降低设备后期的维护成本与停机时间。
