双复头铆钉自动化组装生产设备结构

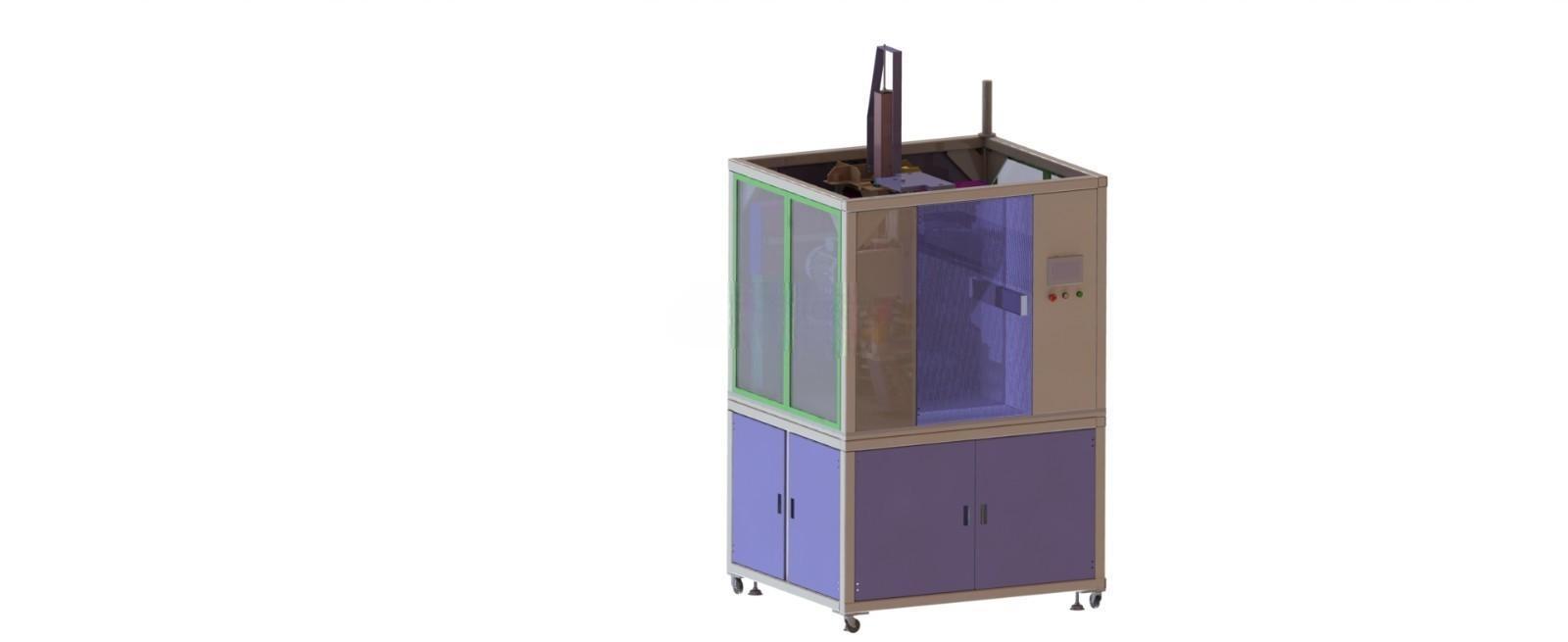

　　在五金零部件、电子接插件、小型结构件的批量生产环节，双复头铆钉的装配一直是影响产线节拍的关键工序，传统人工穿钉、手动压铆的作业模式，不仅存在铆接压力一致性差、铆钉偏斜、头部厚度超差的问题，人工上下料的重复劳作也容易带来操作疲劳引发的品质波动，这款双复头铆钉组装设备正是针对这类量产场景的痛点开发，适配直径2-6mm、总长3-15mm规格的双复头铆钉与对应工件的自动化装配作业，可直接接入现有冲压、机加工产线的末端，完成从工件上料、铆钉供料、压装成型到成品分选的全流程作业，无需人工干预即可实现连续化生产。从设备的结构布局来看，整体采用立式分层设计，下部为柜体式机架，采用方通焊接框架搭配钣金封板，既可以将电气控制元件、气动动力单元、油雾处理组件封闭在柜体内部，避免车间粉尘、切削液进入元件腔造成故障，底部配置的可调脚轮与支撑脚杯，可在安装时快速调整设备水平，适配车间地面的不平整工况，设备整体占地宽度约800mm、深度约750mm，总高度约2100mm，属于窄幅立式设备，对产线的安装空间要求较低，可并排多台布置组成多工位铆接线，也可单独作为工位设备嵌入现有流水线。

　　上部作业腔采用半封闭式结构，正面配置透明防护门与可视化调试窗口，侧面设置安全光栅触发位，既可以观察内部压装、送料的运行状态，调试时打开防护门即可触发安全停机，避免调试过程中压头动作造成误伤；内部的送料机构采用振动盘直振送料搭配分料错位结构，可将散乱的铆钉有序排序后精准送至压装工位，避免卡料、叠料造成的设备停机，压装单元采用伺服电缸作为动力源，相比传统气缸压装可精准控制压装行程与压力值，针对双复头铆钉的头部厚度、钉脚与头部的同轴度要求，可在压装过程中实时采集压力曲线，当出现铆钉漏放、工件错位、压装压力异常时，设备会自动将不合格品分选至废料通道，避免不良品流入下道工序。

　　设备的设计过程中，针对车间长期运行的稳定性做了多处优化，所有运动副均采用自润滑衬套搭配防尘密封结构，避免铆接过程中产生的金属碎屑进入导轨、气缸等运动部件造成磨损；内部集成的油雾处理系统，可将压装过程中可能产生的微量润滑油气过滤后排出，避免油气在设备内部附着积尘，也符合车间的环保排放要求。控制层面采用分布式IO架构，单台设备可作为独立工位运行，也可通过上位机接口接入车间数字化生产网络，最多可支持40台同类型设备组网，由中控终端统一下发生产订单、采集每台设备的运行状态、产量数据、不良率信息，形成可追溯的生产数据库，方便生产管理人员实时掌握产线运行情况。

　　设备的调试位置均做了可视化设计，送料轨道的间隙调整、压头的同轴度校准、传感器的位置调节都无需完全拆解设备外壳，打开对应位置的观察窗即可完成操作，大幅降低了设备日常维护的难度；出料端设置成品与不合格品两个独立通道，可直接对接后续的清洗、包装工序，无需人工二次分拣。从实际应用的适配性来看，这款设备可覆盖家电五金、汽车小型连接件、电子元器件支架等多个行业的铆钉装配需求，更换对应规格的送料轨道与压装夹具即可快速切换生产产品，换型时间控制在30分钟以内，适合多品种小批量的柔性生产场景，也可适配单一产品的大批量连续生产，设备运行节拍可达每分钟25-30件，相比人工作业效率提升4倍以上，同时铆接成品的同轴度公差可控制在0.05mm以内，头部厚度一致性偏差不超过0.02mm，远高于人工压装的精度水平。
