双工位电子产品热熔组装作业设备

　　在消费电子、小型家电这类产品的组装产线环节里，塑料壳体与内部五金、PCB组件的热熔固定是非常常见的工序，早年单工位热熔设备在应对中小批量订单时，往往会出现上下料等待占比过高、工位闲置的问题，操作人员需要等待热熔压头完成保压、抬升、复位的全流程后才能进行取放件操作，单循环的有效作业时间占比往往不足六成。这套双工位热熔作业设备的设计，核心就是通过工位的并行作业逻辑，把上下料的辅助时间和热熔加工的时间重叠起来，压缩单批次产品的整体加工节拍。

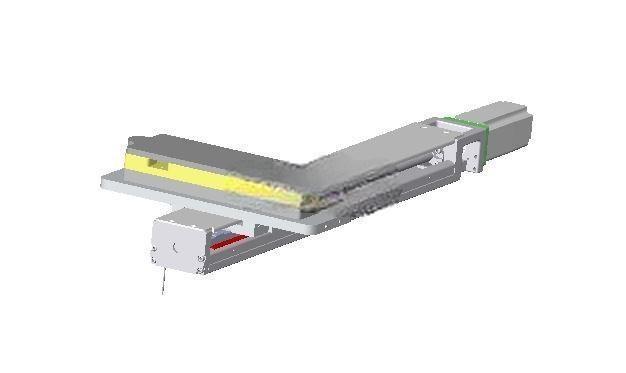

　　从结构布局来看，设备采用滑台式双工位承载设计，两个载具工位沿线性导轨做水平往复移动，单工位移动到热熔压头正下方时，另一工位刚好停在上下料操作位，操作人员可以在设备执行热熔作业的同时完成成品取出、待加工工件装夹的操作，不需要等待加工周期结束，实际产线测算下来，相比同规格单工位设备，单位小时产出可以提升接近40%。设备的定位单元采用视觉相机对位设计，不需要在载具上做高精度的仿形定位销，针对不同规格的产品壳体，只需要调整相机的识别特征参数，就可以完成载具位置的补偿校准，换型调试的时间可以压缩到15分钟以内，适配多品种小批量的电子组装生产需求。

　　热熔执行单元采用模块化的滑台挂载设计，压头的加热温度、下压行程、保压压力都可以独立调整，针对不同材质的塑料热熔柱，比如ABS、PC+ABS混合材质，可以匹配对应的加热温度区间，避免出现热熔柱熔接不牢或者过熔溢料的问题。压头的下压驱动采用伺服电缸搭配压力反馈模块，下压过程中可以实时监测压合压力，当压力达到设定阈值后自动切换保压模式，避免硬压对产品壳体造成压痕、开裂等不良，这也是设备能够降低产品不良率的核心设计点——传统气缸驱动的热熔设备压力波动大，很容易因为气压波动导致压合压力不稳定，不良率往往在3%以上，这套带压力反馈的伺服压合结构，可以把热熔工序的不良率控制在0.5%以内。

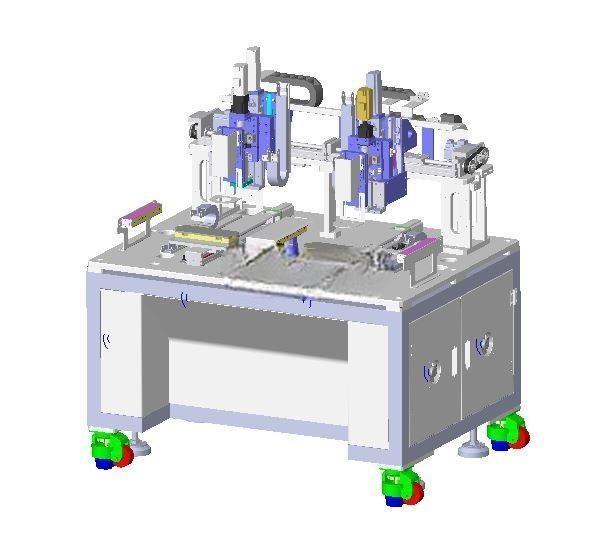

　　安装边界方面，设备整体采用卧式长条形布局，主体结构的长度方向尺寸控制在1.2米以内，宽度方向0.6米，高度方向不含三色警示灯的尺寸为0.75米，不需要额外做地基固定，直接放置在标准防静电工作台面上就可以使用，对车间场地的适配性很强。设备的走线全部采用拖链内置布局，滑台往复移动过程中不会出现线缆外露、拉扯的问题，日常维护只需要定期给线性导轨加注润滑脂、检查加热压头的表面平整度即可，维护门槛很低，不需要专门的设备运维人员，产线操作人员经过简单培训就可以完成日常的点检和保养。

　　载具部分采用快换式设计，不同产品的载具通过定位销和快拆螺丝固定在滑台台面上，换型时不需要拆卸整体滑台结构，只需要更换对应产品的载具、调用对应的程序参数就可以完成切换，不需要重新校准压头和相机的位置。设备的操作侧设置有安全光栅，当操作人员的手伸入热熔作业区域时，设备会立刻暂停压合动作、滑台停止移动，避免出现安全事故，符合电子制造车间的设备安全规范。

　　在实际的产线应用中，这套设备除了可以完成塑料热熔柱的铆接固定，还可以通过更换不同的热熔压头，完成小型塑料件的热压贴合、螺母热熔植入等工序，不需要对设备主体结构做大幅改动，只需要更换压头模组、调整对应的温度和压力参数就可以实现功能扩展，对于产品迭代速度快的电子制造企业来说，这种模块化的设计可以大幅降低设备的重复投入成本，一套设备可以覆盖多代产品的热熔类工序需求。滑台的驱动采用伺服电机搭配同步带传动，移动定位精度可以控制在±0.05mm以内，完全可以满足相机对位的精度要求，不会出现工位偏移导致热熔位置错位的问题。设备的电控部分全部集成在主体结构的后侧腔体内，不需要额外搭配独立的电控柜，进一步节省了产线的占用空间，接线只需要接入标准220V交流电源、接入0.5-0.7MPa的压缩空气气源就可以正常运行，不需要额外的动力配套。
