商用甜甜圈自动化生产加工设备结构

　　从设备实际落地的工况来看，其安装边界需要预留前端面坯输送对接空间、侧方电控柜检修通道、后端成品出料衔接冷却线的空位，整机主体采用食品级304不锈钢作为外覆板材，机架部分采用加厚方管焊接做时效处理后再覆板，避免长期在高温高湿的油炸作业环境下出现结构变形，设备底部设置可调支撑脚，可适配车间地面15mm以内的平整度误差，安装时无需额外做预埋基础，调整支撑脚高度即可保证整机水平度，满足油炸槽内油位均匀的要求。在烘焙食品规模化生产场景中，甜甜圈的批量制作长期面临人工成型一致性差、油炸温控波动大、生产节拍难匹配前端原料制备与后端冷却包装工序的痛点，这套自动化生产设备正是针对商用烘焙中央工厂、连锁烘焙品牌中央厨房的量产需求设计，可覆盖从面坯进料到成品出料的全工序连续作业，替代传统多工位人工作业模式，降低人工接触食品带来的卫生管控风险，同时稳定单批次产品的成型规格与熟化程度。

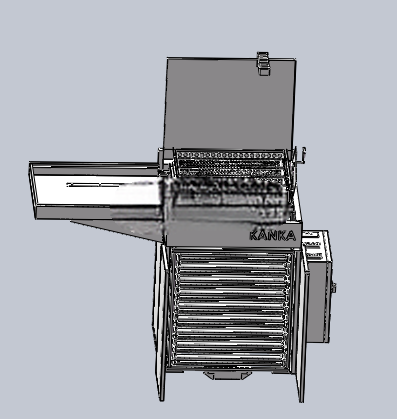

　　设备的功能模块排布遵循食品加工的动线逻辑，前端延伸的进料输送台采用食品级PU带面，带面做防粘处理，可承接前端面坯分切设备输出的成型面坯，输送速度与后端油炸输送网带的速度做联动匹配，避免面坯在进料端出现堆积、拉扯变形的问题；中间核心作业段为多层网带式油炸腔体，腔体顶部设置可开合的保温盖板，盖板边缘做耐高温硅胶密封，减少油炸过程中的热量散失，同时盖板设置观察视窗，可在不停机状态下观察内部面坯的油炸状态，网带采用特氟龙涂层材质，防止甜甜圈面坯在油炸过程中粘黏在网带上，网带的运行速度可根据面坯的发酵程度、油炸温度做无级调整，保证甜甜圈双面受热均匀，炸制后的色泽与熟度一致；腔体侧方集成的加热模组采用分区控温设计，可根据不同批次甜甜圈的配方要求，调整进料段、中段、出料段的油温，避免面坯刚入油时油温骤降导致的吸油率过高问题，同时腔体底部设置自动排渣结构，可定时将油炸过程中掉落的面屑排出，减少油液碳化导致的油品劣化速度，延长煎炸油的使用周期。

　　出料端设置倾斜式沥油输送段，网带间隙略大于油炸段，可将甜甜圈表面附着的余油沥回油槽，降低成品的含油率，沥油段的末端可直接对接后续的冷却输送线、糖霜裹覆设备或者自动包装机，实现整线的连续化生产。从设计思路层面，这套设备在结构建模阶段就充分考虑了食品生产设备的清洁维护需求，所有与食品、油液接触的部件都采用快拆式设计，无需专用工具即可拆卸网带、导流板、排渣槽等部件进行日常清洗，设备内部的管路走线全部采用不锈钢护罩包覆，避免油雾、水汽侵蚀线路导致的电气故障，侧方的电控柜采用正压通风设计，防止油雾进入柜内沉积在电气元件上，降低电气故障的发生概率。

　　设备的传动部分全部布置在机架外侧的密封护罩内，与食品作业区完全隔离，避免润滑油脂泄漏污染食品，同时传动带、链轮等易损件都采用标准化选型，方便后期运维时快速更换配件，减少停机维护时间。在实际生产适配中，这套设备可根据不同规格甜甜圈的生产需求，更换不同规格的成型模具适配前端进料，调整网带的运行速度与各分区的油温参数，即可适配不同重量、不同配方的甜甜圈产品生产，无需对设备主体结构做大幅改动，设备的产能可覆盖每小时数百到上千个甜甜圈的生产需求，匹配中小型烘焙工厂的量产节拍，相比传统的人工辅助半自动化油炸设备，可减少六成以上的现场作业人员，同时稳定产品的品质一致性，降低人工操作带来的食品安全风险。建模过程中对设备的各运动部件做了干涉检查，确认网带运行、盖板开合、排渣机构动作时都不存在结构干涉，同时对设备的维护操作空间做了预留，保证操作人员在更换网带、清理油槽、检修加热模组时都有足够的操作空间，不会出现结构设计导致的维护死角。
