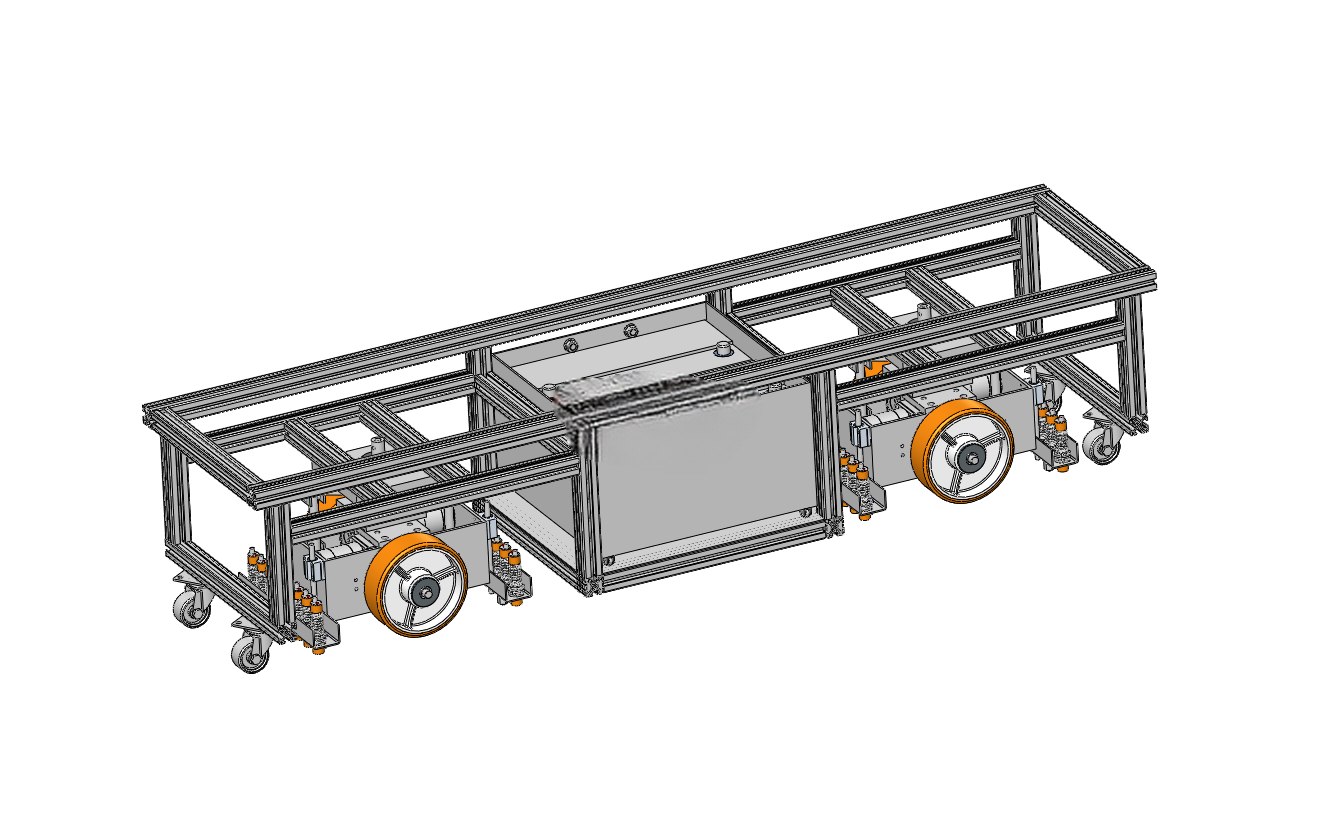

无盖铝型材框架AGV牵引驱动小车结构

　　在离散制造车间的柔性物流环节，这类无盖铝型材构型的AGV牵引驱动单元，是实现工位间物料无轨转运的核心执行部件，区别于集成式重载AGV，该结构采用驱动本体与载具框架分离的设计逻辑，适配多品种小批量生产场景下的快速换型需求。从实际落地场景看，该结构可直接对接电子组装、汽配零部件加工、轻工产品包装等产线的线边仓到工位的物料补给，当产线切换生产不同规格产品时，无需更换整套AGV动力单元，仅需更换上方适配对应物料载具的铝型材框架即可完成适配，大幅降低多场景适配的硬件投入成本。

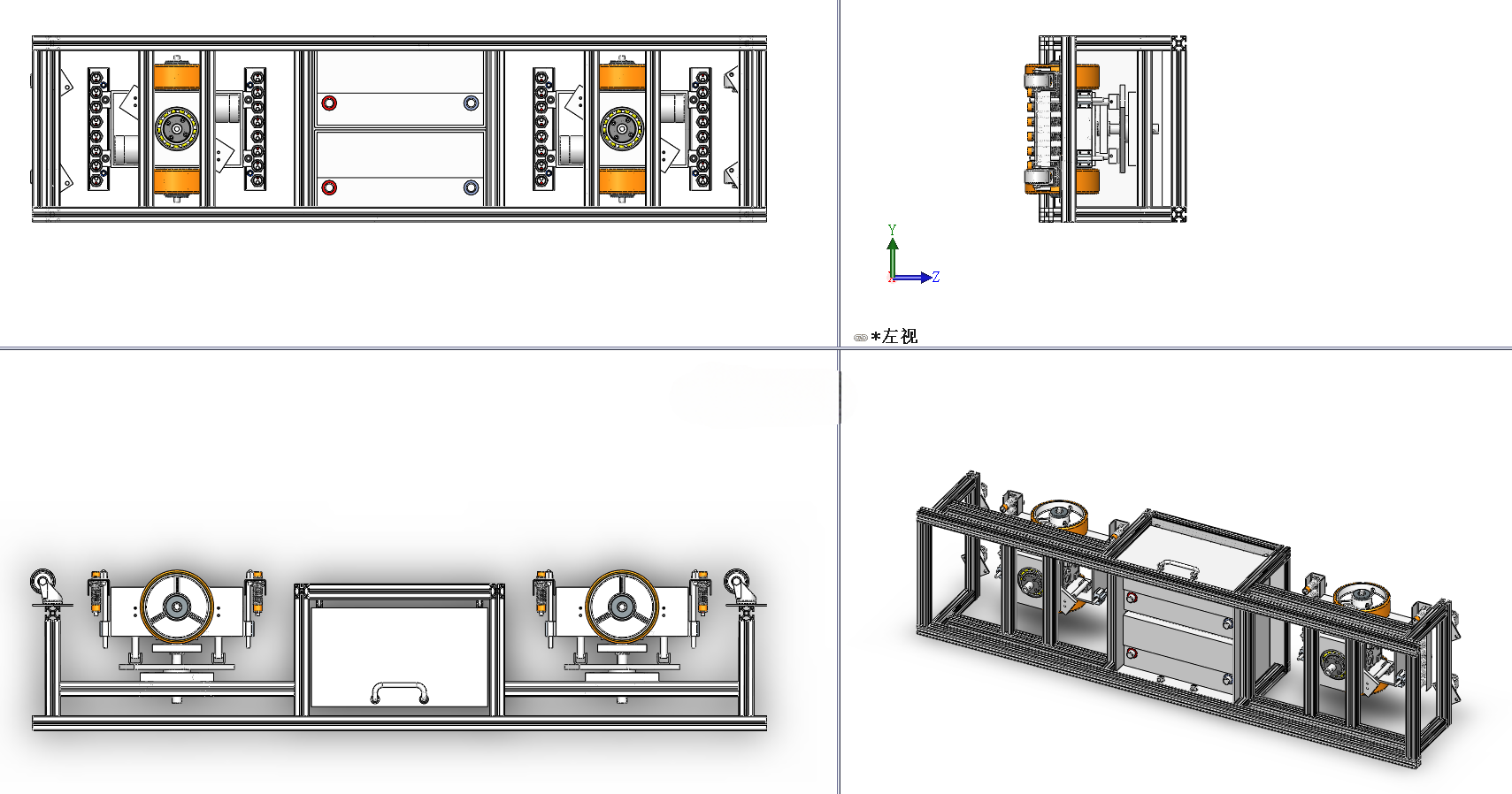

　　从功能实现逻辑来看，整套结构分为牵引驱动与承载连接两个核心模块，牵引驱动部分集成了驱动轮组、减震单元、转向承载结构，作为整套物料转运设备的动力输出核心，负责提供行进动力、转向支撑以及路面颠簸过滤；承载部分采用无盖开放式铝型材框架设计，框架上预留了多组安装孔位，可根据承载物料的外形、重量快速加装挡块、定位销、传送带接驳位等附件，无需对主体结构做二次焊接或大规模加工，铝型材本身的T型槽结构也为后续加装传感器、防撞条、标识牌等附件提供了充足的安装空间。

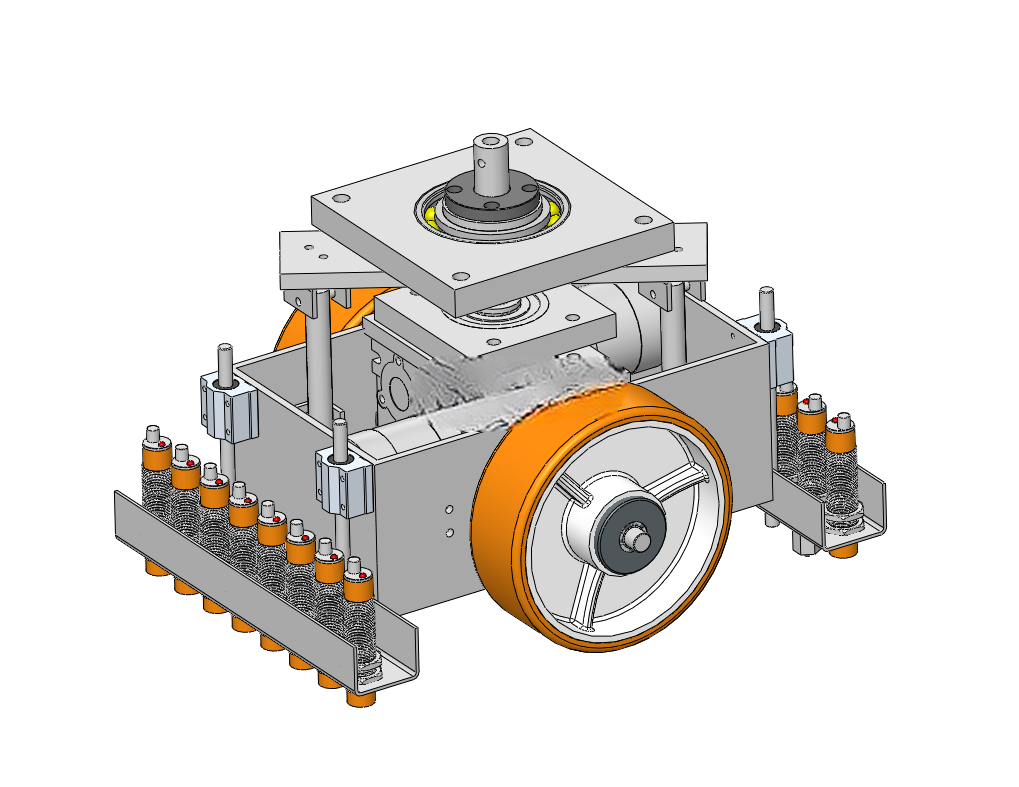

　　设计过程中，驱动轮组采用单轮侧置布局搭配多组辅助支撑弹簧柱塞，轮体采用聚氨酯包胶材质，在保证与地面摩擦力足够的同时，可减少行进过程中对环氧地坪的磨损，轮组上方的回转支撑结构预留了标准安装法兰，可直接对接上方的承载框架，同时可实现360度转向动作，适配车间内狭窄通道的转弯、掉头需求。两侧布置的弹簧减震支撑单元，可在地面存在微小落差、接缝时，保证驱动轮始终与地面贴合，避免出现轮组悬空打滑的问题，同时可缓冲承载物料带来的冲击，避免精密零部件在转运过程中因颠簸出现磕碰损伤。

　　安装边界层面，该驱动单元的整体宽度控制在常规车间通道最小通行宽度范围内，整体高度适配多数线边接驳台的高度区间，上方承载框架的安装孔位采用通用铝型材孔距标准，可与市面上主流的工业铝型材配件直接适配，无需单独定制连接件。驱动单元的底部预留了电池仓、控制模块的安装空间，无盖的框架设计也为后续布线、传感器调试预留了充足的操作空间，日常维护时无需拆解整体框架，即可完成轮组清洁、线路检查、减震单元弹力调整等常规维保操作。

　　在实际选型适配时，该结构可根据承载重量需求调整铝型材的截面规格，以及驱动轮的直径与电机功率，当应用在轻载场景下，可选用小规格铝型材搭配小功率驱动轮，降低整体自重与能耗；当应用在重载场景下，可更换大截面铝型材框架，同时增加辅助支撑轮的数量，提升整体承载能力。整套结构的模块化设计，也使得零部件的互换性较强，轮组、减震单元、连接法兰等部件均采用标准件设计，出现损耗时可直接更换对应备件，减少停机维护时间。

　　不同于封闭式壳体的AGV结构，这种无盖铝型材构型的驱动小车，在车间现场调试时可直观观察到内部传动、连接部件的运行状态，出现卡滞、松动等问题时可快速定位故障点，对于设备运维人员来说，排查故障的效率更高。同时铝型材本身的自重较轻，在同等动力参数下，可承载的有效物料重量更高，能源利用效率更优，适配长时间连续运行的车间物流需求。框架边缘的安装位可直接加装机械防撞条、红外避障传感器的安装支架，无需额外做结构改制，可快速完成安全防护组件的加装，满足车间内人机混行场景下的安全运行要求。
