半自动卫生纸压花印花加工设备结构

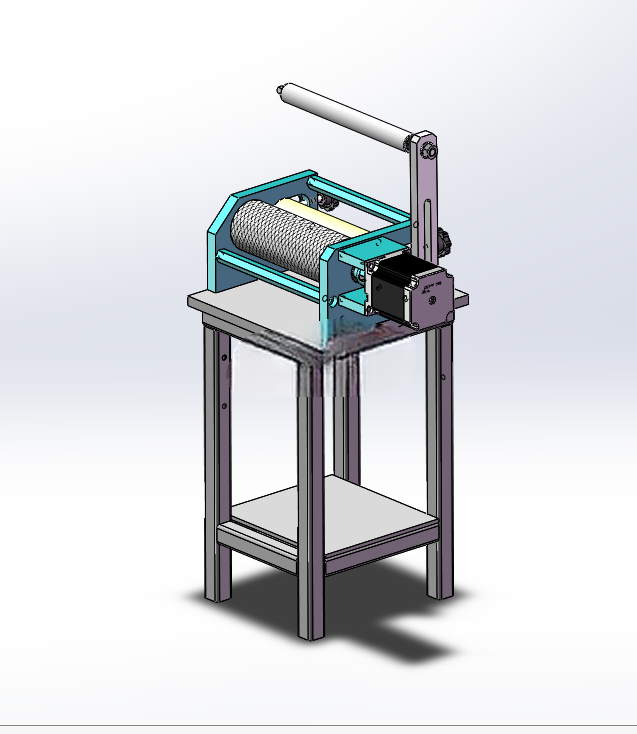

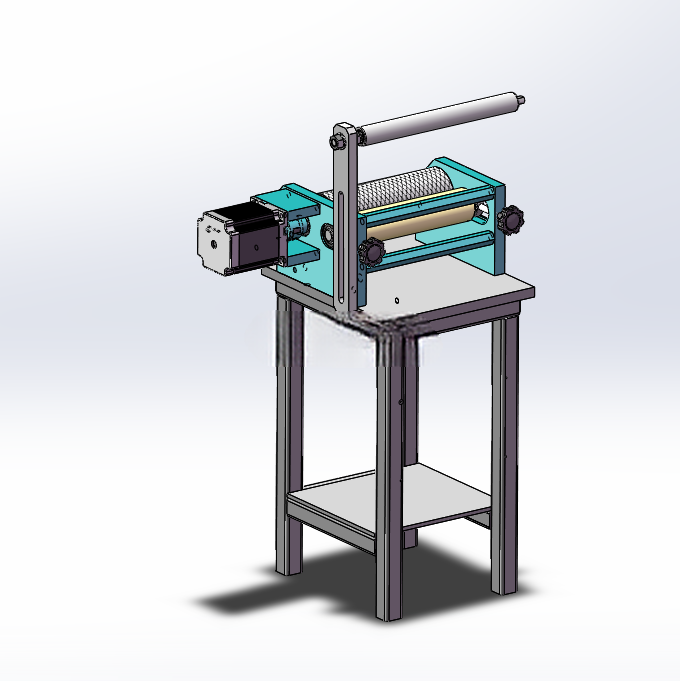

　　这款设备面向生活用纸加工场景设计，核心用途是在卫生纸卷料表面完成连续印花压纹作业，适配常规克重的卷筒卫生纸原纸，也可通过调整辊筒间隙适配餐巾纸、擦手纸等同类薄型纸品的表面纹理加工，在中小型纸品加工厂、定制纸品加工工坊中可作为独立工序设备使用，也可对接后续复卷、裁切工位组成简易纸品加工产线。设备整体采用立式辊压结构布局，核心印花执行部件为带纹理的钢质印花辊与配套的软质托辊，两辊平行度通过机架两侧的可调轴承座实现精准调节，调节行程预留15mm余量，可适配0.1mm-2mm厚度区间的纸品加工需求，避免间隙过小压溃纸纤维、间隙过大导致印花纹理不清晰的问题。设备的动力端采用减速电机直连印花辊的传动方案，传动路径短，传动效率高，可根据纸品走料速度匹配0-30m/min的线速度调节范围，适配不同产能需求的加工场景。进料端设置悬臂式导料杆，导料杆表面做硬质阳极氧化处理，摩擦系数低，可避免原纸走料过程中出现表面刮擦、起皱问题，导料杆安装位置与印花辊进料切线方向对齐，保证原纸进入辊压区域时张力均匀，不会出现走偏、褶皱的情况。

　　机架采用方管焊接结构，底部设置双层置物平台，下层平台可放置工具、备用辊件等物料，机架支脚底部预留安装孔位，可通过膨胀螺栓固定在硬化地面上，设备整体占地尺寸约为800mm600mm1200mm，安装时需预留前后各500mm的操作与走料空间，侧面预留300mm的维护空间，方便日常调整辊隙、更换印花辊、清理辊面残留纸毛等维护作业。设备设计时充分考虑半自动化作业的需求，无需人工持续值守，仅需在上料、换卷时人工介入，走料、印花过程可自动连续运行，相比传统手动印花设备可减少60%以上的人工投入。

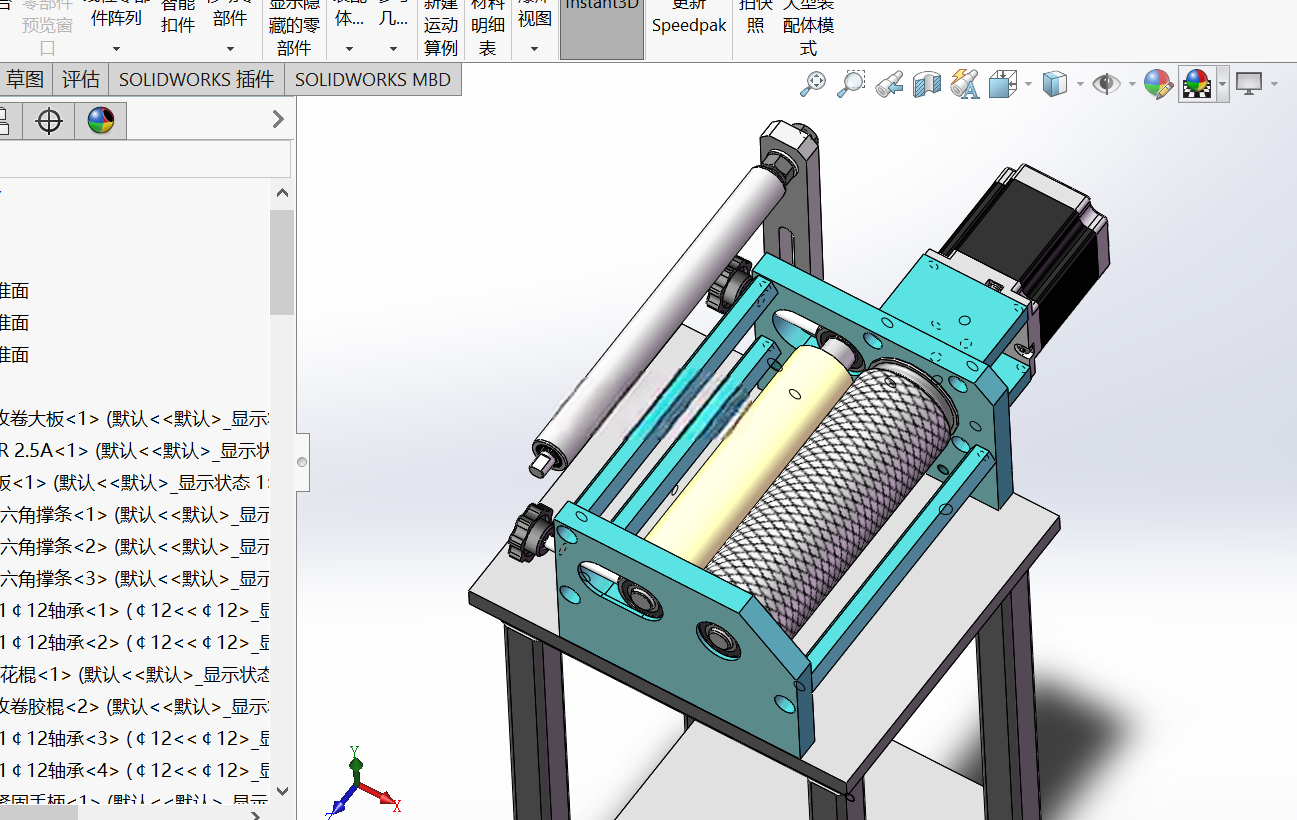

　　印花辊的纹理采用蚀刻加工工艺，纹理深度控制在0.3mm-0.8mm区间，可根据加工需求更换不同纹理的印花辊，实现压花、印花、压纹等不同表面效果的加工，辊件更换时仅需松开两侧轴承座的锁紧螺栓即可完成拆装，单根辊件更换时间不超过15分钟，适配多品种小批量的纸品加工订单需求。托辊表面包覆丁腈橡胶层，橡胶硬度控制在邵氏60-65度，既可以保证印花时的压力均匀，让纸面纹理清晰一致，又可以避免硬接触导致的纸纤维断裂、掉粉问题。设备的走线全部内置在机架方管内部，外部无裸露线缆，避免生产过程中纸屑堆积在线缆表面引发的安全隐患，操作按钮集中设置在机架侧方的操作盒上，高度符合人体站立操作的舒适区间，操作人员无需弯腰即可完成启停、速度调节操作。

　　在结构强度校核阶段，机架方管选用40402mm的冷轧方管，焊接后做去应力退火处理，长期运行不会出现机架变形、辊系平行度超差的问题，印花辊采用45号钢调质处理，表面淬火硬度达到HRC45-50，长期使用不会出现纹理磨损、辊面变形的问题，使用寿命可达5年以上。设备的传动部位全部设置透明亚克力防护罩，既可以观察传动部件的运行状态，又可以避免操作人员衣物、手套卷入传动部位的安全风险，防护罩采用快拆螺丝固定，维护时无需工具即可快速拆卸。
