小型手动膏液灌装工作台结构设计

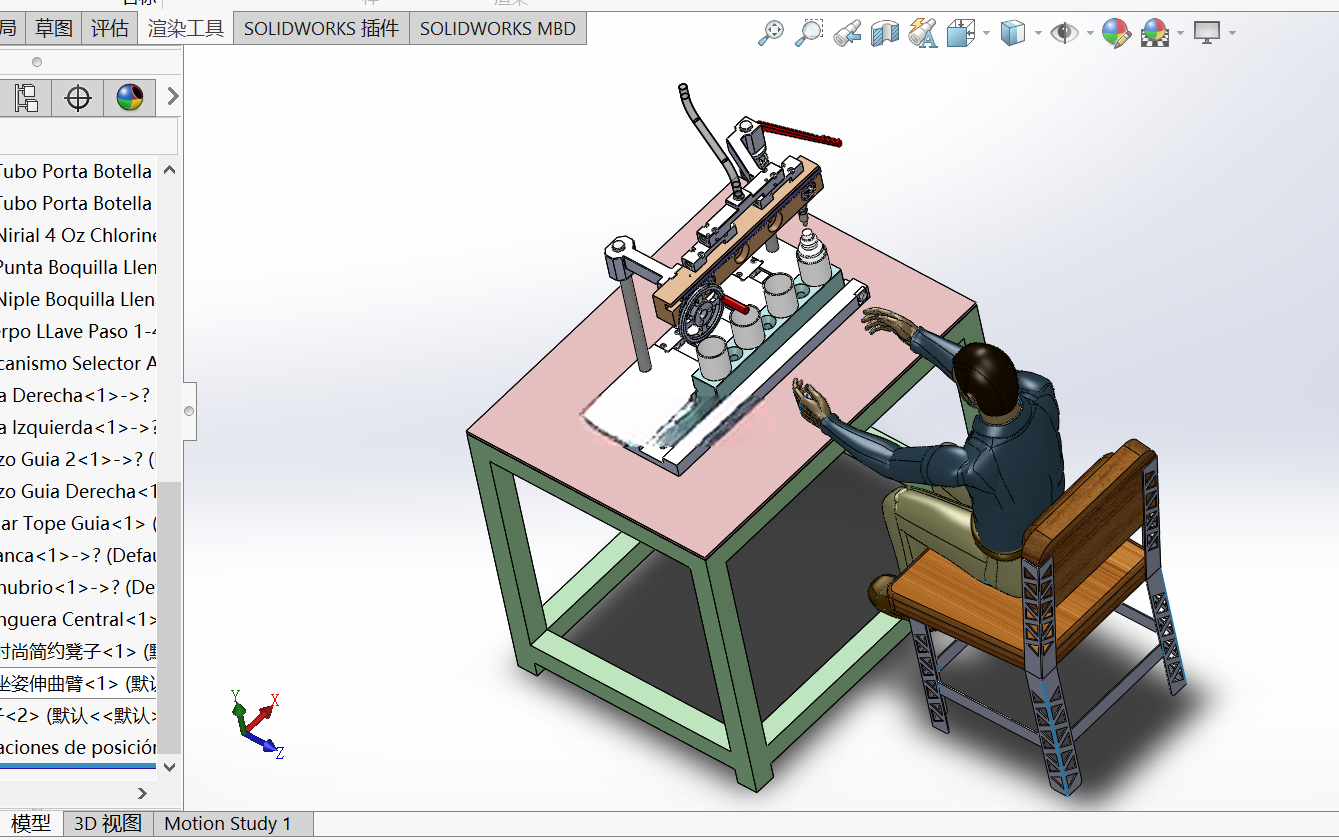

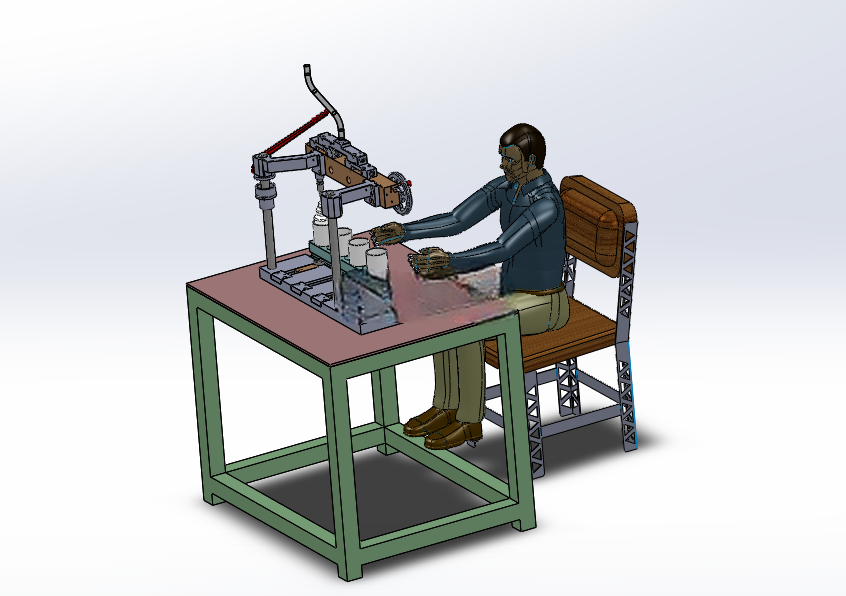

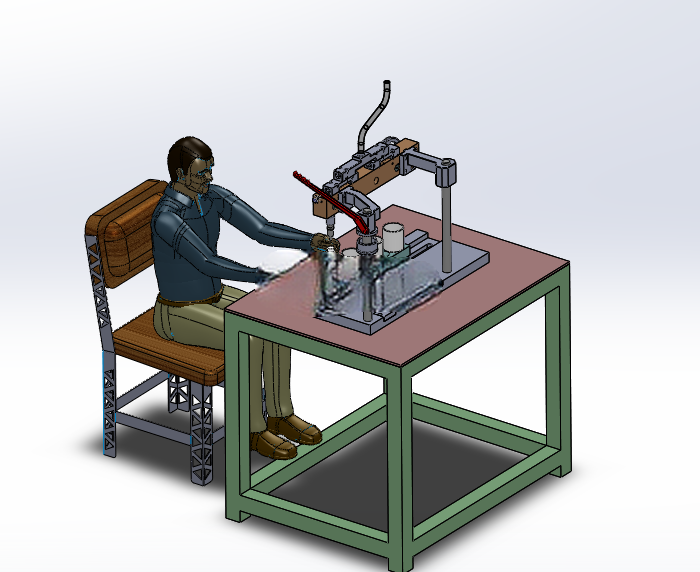

　　这款手动灌装设备的设计初衷，是面向小批量生产场景下的膏液类物料灌装需求，在日化小样分装、医药试剂灌装、食品作坊调味汁灌装、农药小剂量制剂分装等场景中，大型全自动灌装线存在占地大、换型成本高、前期投入高的问题，而纯手工灌装又存在剂量不准、物料易洒漏、灌装效率低的痛点，这款手动结构的灌装设备刚好填补了这一区间的应用空白。从结构设计逻辑来看，设备整体采用台式安装布局，所有执行机构都集成在方管焊接的工作台台面上，工作台框架采用4040规格的方管组焊而成，整体高度适配成年操作者坐姿操作的人体工学尺寸，台面离地高度控制在750mm左右，操作者坐在常规工作椅上即可完成全部操作，不需要站立作业，长时间操作的疲劳度更低。台面采用厚度10mm的PVC板铺设，表面平整易清洁，溅落的膏液物料可以直接擦拭清理，不会残留污渍腐蚀台架。灌装执行机构采用摇臂式手动压杆结构，压杆的力臂经过比例优化，操作者只需要施加较小的下压力即可完成灌装行程，压杆末端包裹防滑橡胶套，操作时不会打滑。灌装头的位置通过两根立式导柱实现高度调节，可以适配不同高度的包装容器，从50ml的小口径试剂瓶到500ml的广口膏霜瓶都能通过调整灌装头高度完成对位，导柱上配有锁紧旋钮，调整到合适高度后拧紧即可固定位置，不会在灌装过程中出现移位。

　　设备的物料接触部分采用食品级304不锈钢材质，满足医药、食品行业的卫生要求，灌装量通过调节压杆的行程限位块实现定量调整，调整范围覆盖10ml到500ml区间，调整时只需要拧动限位旋钮即可设定单次灌装剂量，不需要额外工具，换型调整的时间可以控制在2分钟以内，非常适合多品种小批量的生产场景。从安装边界来看，设备整体占地尺寸约为800mm600mm，不需要额外的地基固定，直接放置在平整的地面上即可使用，不需要外接电源和气源，完全依靠手动操作即可完成全部灌装流程，对于没有配套工业动力的小型作坊、实验室、试制车间来说适配性极强。

　　设备的出料管采用快拆结构设计，更换不同物料时可以快速拆卸出料管和灌装头进行清洗，避免不同物料之间的交叉污染，清洗完成后重新装夹即可继续使用，拆装过程不需要专用工具，普通操作人员即可完成维护操作。在操作流程设计上，操作者只需要将空容器放置在灌装头下方的定位槽内，一只手扶稳容器，另一只手向下压动操作杆，即可完成单次定量灌装，松开操作杆后压杆会在内置复位弹簧的作用下自动回到初始位置，等待下一次灌装循环，整个操作流程没有复杂的动作要求，新员工只需要简单演示即可独立操作，不需要长时间的技能培训。定位槽采用可更换设计，可以根据不同的瓶型更换对应的定位块，保证容器和灌装头的同轴度，避免灌装过程中物料洒落到容器外部，减少物料浪费和台面清洁的工作量。

　　考虑到手动操作的受力特点，设备的所有受力铰接点都配有铜制衬套，减少长期使用过程中的磨损，延长设备的使用寿命，铰接点的润滑可以通过预留的注油孔完成，日常维护非常简便。台架底部配有可调脚杯，可以根据地面的平整度调整台架的水平度，保证灌装过程中设备不会出现晃动，灌装剂量的稳定性不会受到地面不平的影响。和半自动、全自动灌装设备相比，这款手动灌装设备没有复杂的电气控制元件和气动元件，故障率极低，日常使用过程中几乎不需要额外的维护成本，对于产能需求在每小时几百瓶的小规模生产场景来说，是性价比极高的灌装解决方案，既可以保证灌装剂量的一致性，又能控制设备的投入成本，同时还能灵活适配多种不同的物料和容器类型，不需要复杂的换型调试工作。
