生产线物料周转箱链条式回流提升装置

　　在3C电子、食品包装、汽配组装这类采用多工位循环作业的生产场景里，物料箱的跨层回流一直是产线布局里容易卡效率的环节——不少早期方案要么用皮带抬升，重载下容易打滑跑偏，要么用复杂的同步带模组，后期维护换件成本居高不下，这套链条式物料周转箱提升结构，就是针对这类痛点做的定向优化设计。从实际落地的适配性来看，它主要对接双层倍速链产线的上下层回流工位，负责把下层线体完成空箱回收的周转箱抬升到上层上料端，或者反过来把上层满载成品的周转箱输送到下层码垛工位，单工位额定承载覆盖市面上主流的400300、600400规格欧标周转箱，满载25kg工况下运行无明显晃动，不会出现箱内物料倾洒的问题。

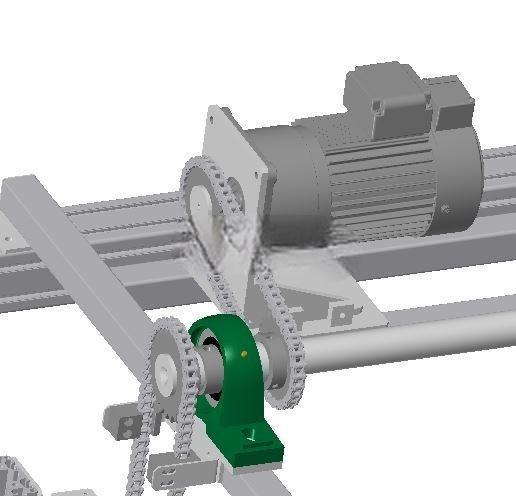

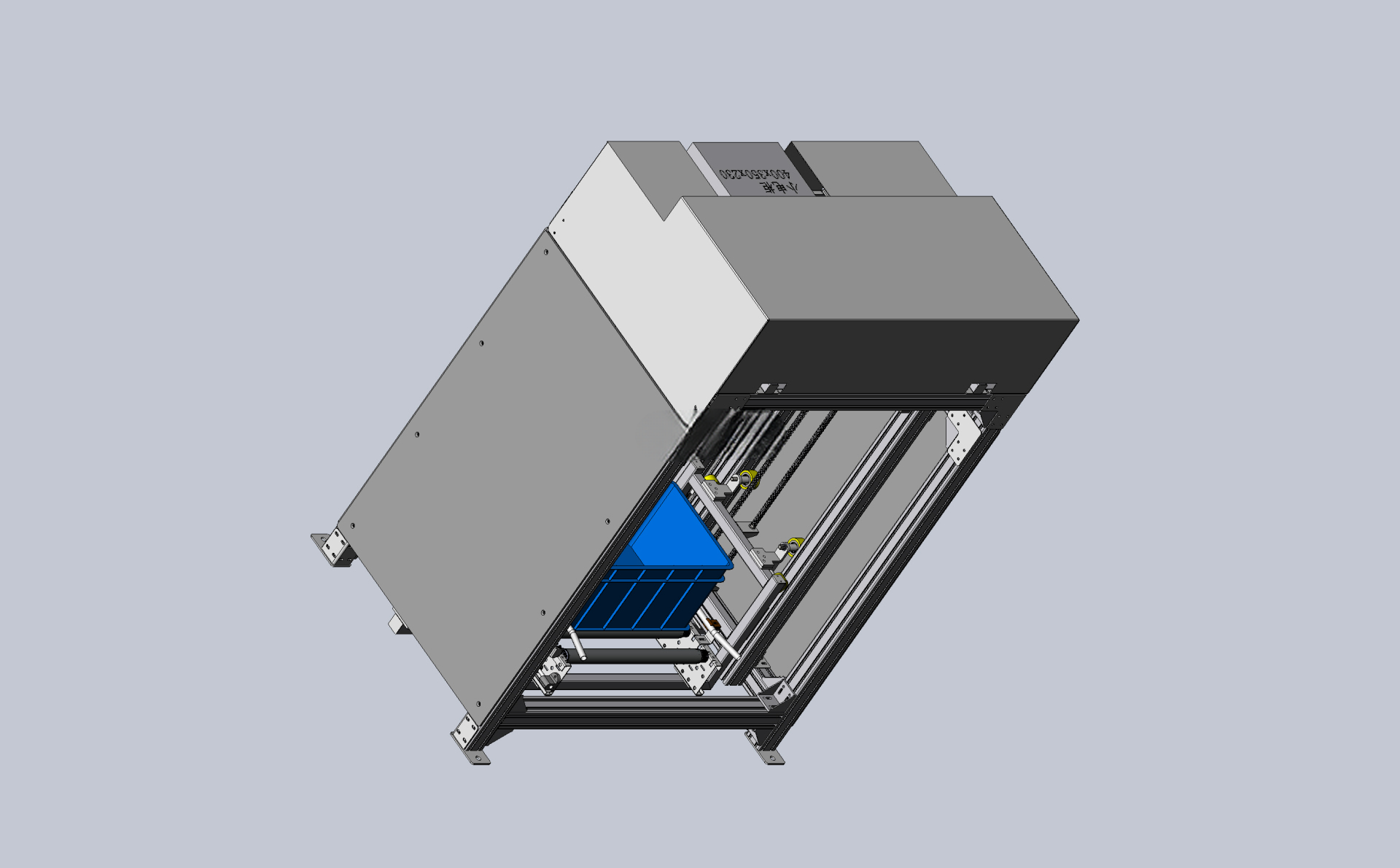

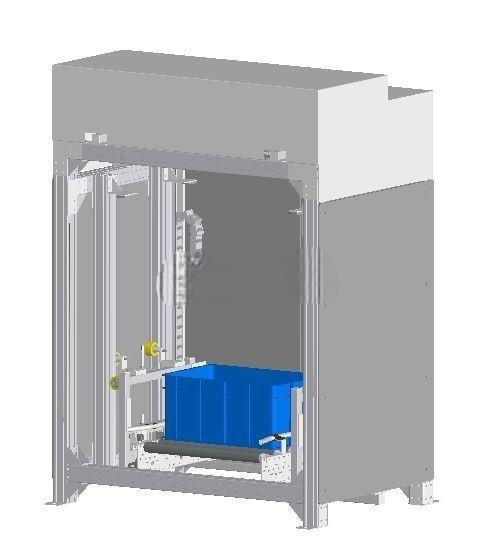

　　整套结构的传动逻辑没有做冗余设计，动力端直接通过减速电机输出扭矩，经链轮组把动力传递到两侧的输送链条上，周转箱的承托块直接固定在链条外链节上，省去了额外的托盘接驳结构，传动路径上的动力损耗比带中间接驳台的方案低15%左右。导向部分没有采用常规的直线导轨副，而是用交叉布置的滑轮组配合机架上的冷弯型钢导向槽做限位，滑轮采用内嵌轴承的工程塑料材质，和导向槽接触时无金属摩擦异响，同时不需要频繁加注润滑脂，适配食品、医药这类对车间洁净度有要求的生产场景，长期运行下导向面的磨损量比钢对钢摩擦结构低60%以上。

　　做结构设计的时候，机架主体采用4040系列欧标铝型材拼装，连接位置全部用内置角件和T型螺栓锁紧，不需要做焊接加工，现场安装时可以根据实际产线的层高差调整立柱的裁切长度，安装边界的适配性很强：标准款的设备主体宽度比适配的最大周转箱宽度宽120mm，预留出两侧链条和导向轮的安装空间，进出箱端的对接高度可以通过底部的调节脚杯做±30mm的微调，能直接对接不同厂家生产的倍速链线体，不需要额外做过渡接驳台。链轮组的张紧结构做在从动轴的两端安装座上，采用腰型孔加顶丝的调节方式，日常维护时不需要拆解周边的护板，只需要松开安装座的锁紧螺栓，拧动顶丝就能调整链条张紧度，单人次维护时间不超过10分钟。考虑到产线运行时的安全防护需求，链条传动的外侧预留了安装钣金护罩的螺纹孔位，用户可以根据车间的安全规范加装透明亚克力护罩或者钣金护罩，避免操作人员的衣物卷入传动结构。整套结构的受力点做了针对性强化：承托周转箱的链节位置加装了加强筋，避免长期承载满载周转箱出现链节变形；电机安装座采用8mm厚的钢板折弯成型，和铝型材机架连接的位置加装了防滑垫片，电机满功率输出时不会出现安装位松动移位的问题。

　　和市面上常见的导杆式提升、皮带式提升结构相比，这套方案的结构件通用化率很高，链轮、链条、轴承、滑轮都是标准工业件，后期更换不需要找原厂家开模定制，能大幅降低设备的全生命周期维护成本，同时交叉滑轮的导向方式能抵消链条传动过程中产生的横向摆动，即使提升高度做到1.8米，承托块的运行位置偏差也能控制在2mm以内，不会出现卡箱、掉箱的问题。在实际布局时，设备的进出箱方向可以根据产线的流向做调整，链轮组的安装方向可以做180度换向，不需要重新加工核心结构件，能适配左进右出、右进左出、下进上出、上进下出等多种流向需求，对接光电传感器的安装位在进出箱端都做了预留，能直接接入产线的PLC控制系统，实现满箱自动触发提升、空箱自动回流的全自动运行，不需要人工手动操作触发。
