立式小型砂带磨床结构设计方案

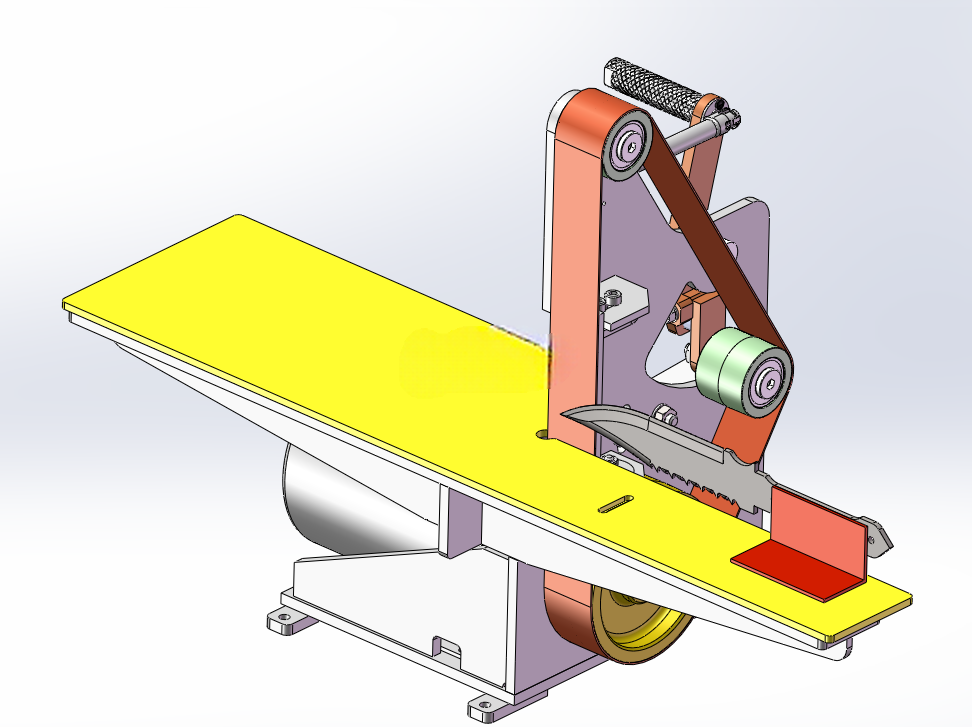

　　这款小型立式砂带磨床，主要面向小尺寸金属、非金属工件的磨抛加工场景，在五金小件去毛刺、小型冲压件飞边打磨、异形零件表面抛光、刀具刃口修磨等工况下有很高的适配性，相比大型落地式砂带机，它占地空间小，可直接安装在常规钳工工作台或生产线旁的辅助台面上，适配小批量多品种的机加工车间、五金修配工位、小型零件精加工工序使用。从结构布局来看，设备采用立式单侧板支撑架构，主体承载板为厚钢板切割成型的异形支撑结构，所有功能轮组、调节机构、工件托架都集成在这块立板上，没有多余的冗余框架，整体结构紧凑，安装时仅需要通过底部的四个安装孔将设备固定在水平台面上即可，不需要额外做地基浇筑，对安装场地的承重、空间要求极低，适合工位灵活调整的生产场景。

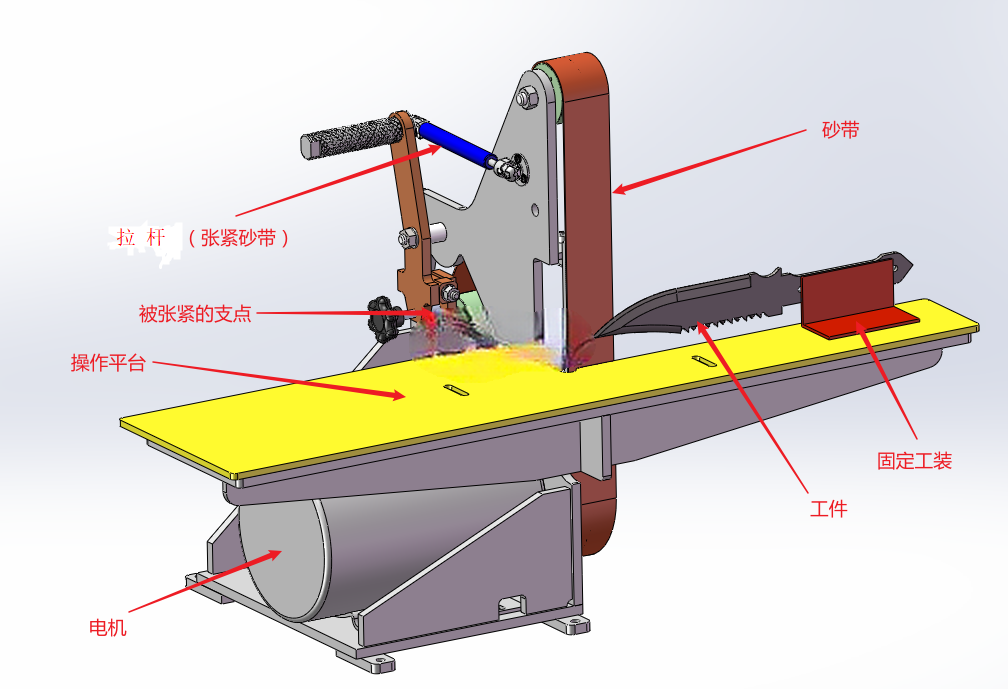

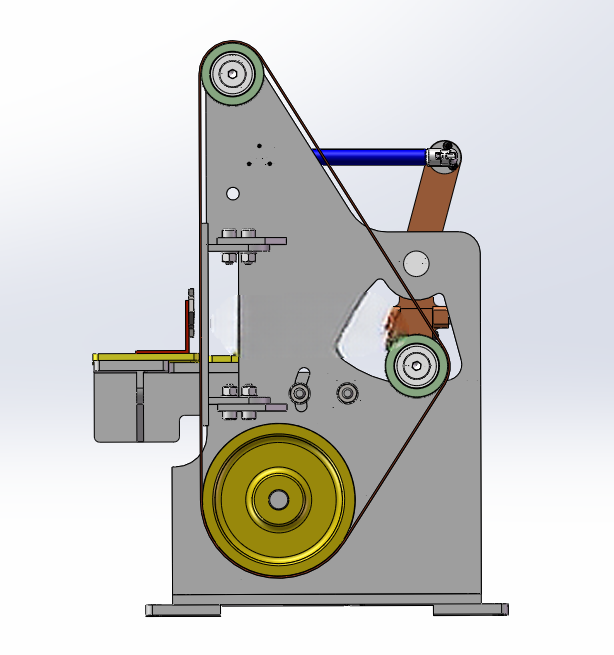

　　设备的核心传动轮组分为三个功能部分：底部的大直径主动轮直接连接驱动源，大轮径设计可以增大砂带的包角，提升传动过程中的摩擦力，避免砂带高速运转时出现打滑丢转的问题，主动轮轮面做了中高处理，能在运转过程中自动引导砂带居中，减少砂带跑偏的概率；上方的从动轮为张紧轮配套调节结构，中部偏下位置的接触轮负责提供磨削支撑，接触轮采用硬橡胶包覆轮芯的结构，既有足够的支撑刚度保证磨削压力，又能通过橡胶层的微量形变缓冲磨削冲击，避免工件表面出现硬接触导致的凹痕。张紧调节机构采用滚花手柄配合杠杆传动的结构，操作时转动滚花手柄即可推动杠杆带动张紧轮位移，快速实现砂带的张紧与放松，更换砂带时不需要额外工具，单人即可在数十秒内完成砂带更换；张紧到位后可以通过配套的拉杆锁定张紧位置，避免设备长时间运转后张紧力衰减导致砂带松弛，拉杆的长度可以根据砂带的实际长度、磨损后的伸长量做微调，保证不同批次、不同磨损程度的砂带都能获得稳定的张紧力。工件托架安装在接触轮的侧方位置，托架的水平工作面与接触轮的磨削工作面保持固定的高度差，托架上预留了工装安装位，可以根据待加工工件的形状定制简易定位工装，实现小型工件的批量定位磨削，不需要每次磨削都重新找正位置；托架的伸出长度可以根据工件的尺寸做小范围调整，适配不同长度、形状的小型工件加工需求。设备侧方还配套了辅助扶手结构，操作人员手持较大尺寸工件打磨时，可以借助扶手稳定手臂，降低长时间操作的疲劳感，同时扶手的位置可以根据操作人员的操作习惯调整角度与高度，适配不同站位的操作需求。

　　从安装边界来看，设备整体的横向占地宽度不超过0.4米，纵向深度不超过0.3米，整体高度控制在0.6米左右，安装时仅需要保证设备后方预留0.1米的散热与操作空间，侧方预留0.2米的砂带更换操作空间即可，对工位的空间占用极小，甚至可以直接集成在小型自动化生产线的线体旁，作为在线去毛刺、表面抛光的工位设备使用。在实际使用过程中，这款设备的砂带线速度可以通过更换不同直径的主动轮、搭配不同转速的驱动源做调整，适配粗磨、精磨、抛光等不同工序的需求：粗磨工序可以搭配低转速、大磨削压力的参数，快速去除工件表面的氧化皮、飞边、加工刀痕；精磨与抛光工序可以搭配高转速、小进给压力的参数，获得更低的工件表面粗糙度。

　　设备的所有转动轮组都采用密封式轴承安装，日常使用过程中不需要频繁加注润滑脂，维护成本极低；支撑立板上预留了多个观察孔与调节孔，不需要拆解主体结构即可完成轴承检查、砂带跑偏微调等日常维护操作。相比手持式砂带机，这款固定式的小型砂带磨床磨削稳定性更好，加工出来的工件表面一致性更高，操作人员的劳动强度更低，同时设备的敞开式结构没有封闭的加工舱室，操作人员可以清晰观察到磨削接触区域的状态，方便针对异形工件的局部位置做精准打磨，不会因为封闭舱室的遮挡影响操作视野。针对小型工件加工过程中常见的砂带跑偏问题，这款设备的上下从动轮都预留了角度微调结构，当砂带出现向一侧跑偏的情况时，只需要微调对应轮组的端盖调节螺钉，改变轮组的轴向倾斜角度，即可快速纠正砂带的运行轨迹，不需要拆解设备重新装配轮组，调试过程简单易操作，即使是没有太多设备调试经验的一线操作人员也能快速完成调整。
