GB4030剪刀式卧式金属带锯床结构设计

　　在机械加工车间的备料工序段，这类剪刀式卧式金属带锯床是承担棒料、型材下料任务的核心设备，相比弓锯床加工效率更高、切口损耗更小，相比圆盘锯床设备占地更紧凑，适配中小批量多品种的金属下料场景，不管是碳钢、合金钢等黑色金属，还是铜、铝等有色金属的实心料、管料、异型材都能完成锯切作业，是结构件加工厂、模具制造车间、五金制品厂备料环节的标配设备。

　　从设备实际作业逻辑来看，锯架绕固定铰支点做剪刀式摆动进给，相比双立柱卧式带锯床结构更简单，维护成本更低，针对常规300mm直径以内的圆料、对应截面尺寸的方料锯切需求完全能够覆盖，日常作业中锯条线速度可根据材料硬度切换档位，配合无级调速的进给机构，能避免锯条打齿、切口偏斜的常见问题，针对成捆的小直径棒料、薄壁管材也能通过配套的夹紧机构完成装夹锯切，不会出现管材夹变形、锯切过程中物料窜动的问题。

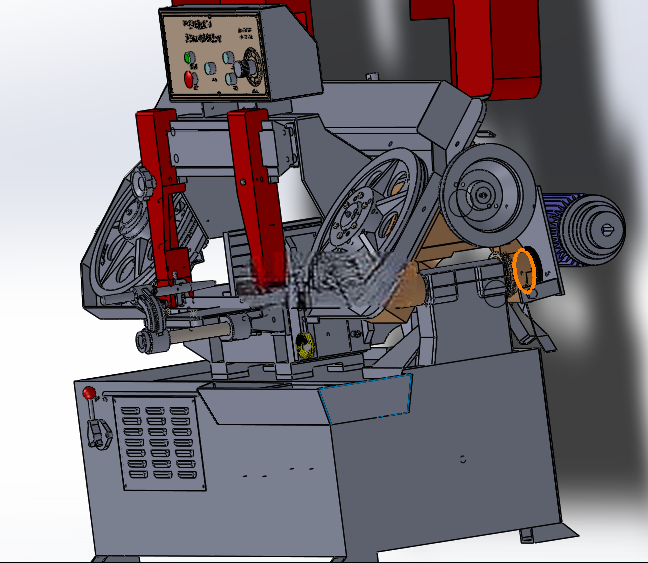

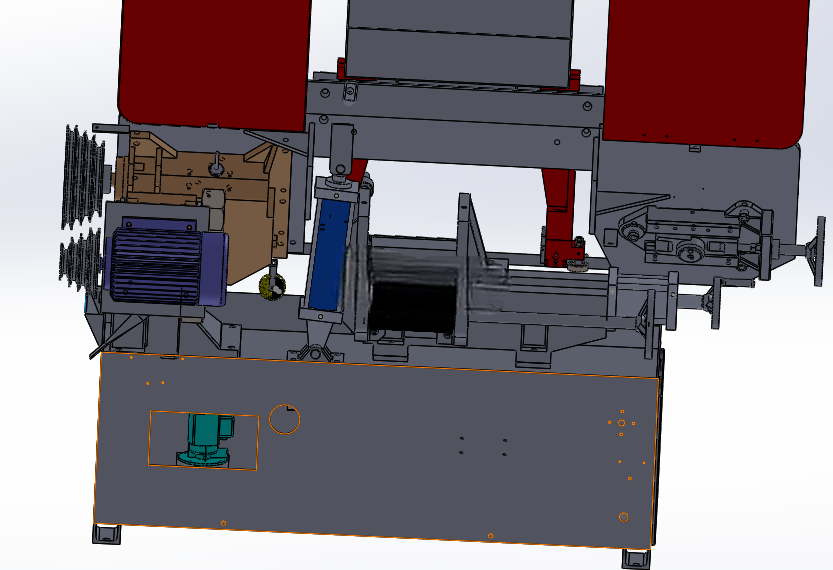

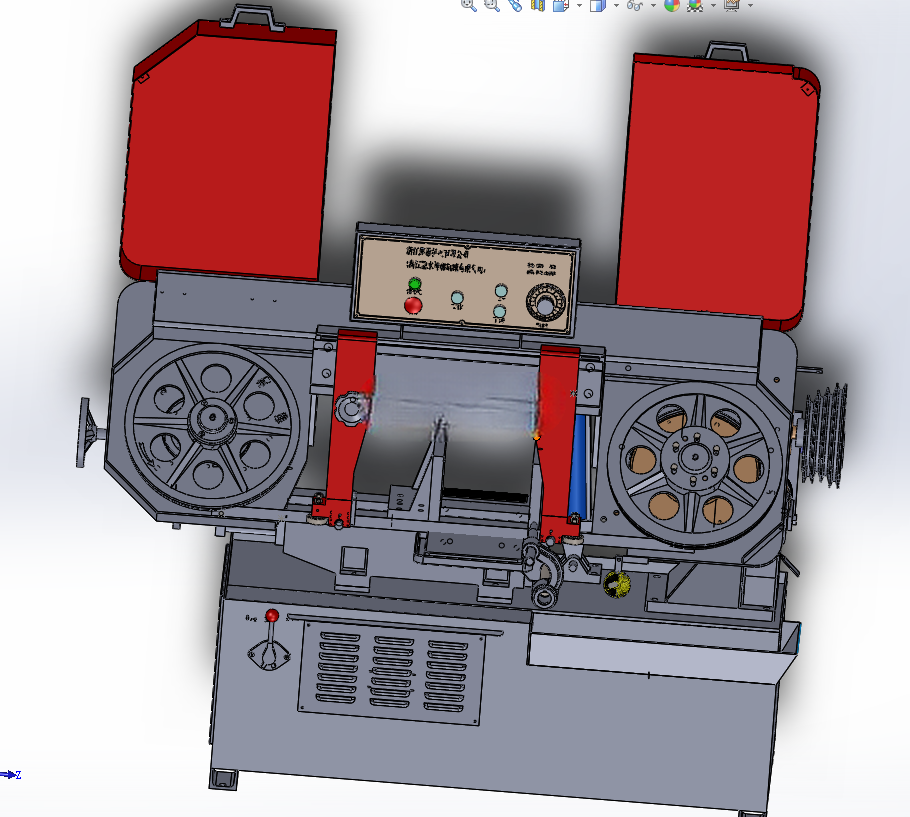

　　整套结构设计围绕锯切过程的刚性做布局，主传动部分采用电机经带轮减速驱动主动轮，带动环形带锯条做连续切削运动，从动轮侧配套张紧机构，可根据锯条使用状态调整张紧力，避免锯条运转过程中打滑、窜动；夹紧机构采用液压驱动的钳口，可根据物料尺寸调整夹持范围，钳口部位做了淬火处理，长期夹持硬料也不会出现压痕凹陷、夹持失稳的问题；锯架的摆动支点做了耐磨衬套设计，长期进给摆动也不会出现间隙过大导致的锯切斜口问题，床身主体采用钢板焊接结构，内部布置加强筋，抵消锯切过程中的振动，保证锯切切口的平面度，减少后续铣削、平端面的加工余量。

　　从安装边界来看，设备整体布局紧凑，不需要做特殊的地基处理，常规硬化车间地面即可放置，接电配套液压站、冷却系统即可投入使用，设备操作侧预留足够的上下料空间，出料侧可配套接料架、送料架组成半自动下料生产线，针对不同长度的棒料可搭配定尺机构，实现批量定长下料，减少人工测量的误差。冷却系统采用切削液喷淋设计，喷嘴对准锯切切口位置，既可以带走锯切产生的热量，延长锯条使用寿命，也能冲掉锯切产生的铁屑，避免铁屑卡入锯条齿缝导致的打齿问题，设备下部配套切削液收集箱，带铁屑过滤结构，可实现切削液循环使用，减少日常耗材消耗。

　　需要注意的是该结构中油缸推杆部分未做建模还原，在做整体结构校核、运动仿真的时候需要根据实际选型的油缸参数补充对应零件，其余的传动部件、夹紧部件、锯架部件、床身部件的连接尺寸、装配关系都做了完整还原，可直接作为同类锯床改型设计的参考基础，也可用于教学场景中讲解金属锯切设备的结构原理，帮助设计人员理解剪刀式带锯床的进给逻辑、传动布局、装夹定位方式，在做同类型设备的轻量化改型、自动化上下料改造时，可直接借用现有结构的安装接口，减少重复建模的工作量。日常维护中需要重点关注的锯条导向臂结构，模型中也做了完整还原，导向块的位置可根据锯切物料的直径调整，尽可能缩短导向块到锯切位置的距离，提升锯条的刚性，减少锯切过程中锯条的扭曲变形，这也是保证锯切精度、延长锯条寿命的核心结构点，很多现场使用中出现的锯条过早断裂、切口斜度超差问题，大多和导向块间隙调整不当、导向臂位置离切口过远有关，在做结构优化的时候可针对导向部分做进一步的细节调整，适配更宽范围的锯切参数。
