阳极棒绝缘泄露自动化检测设备

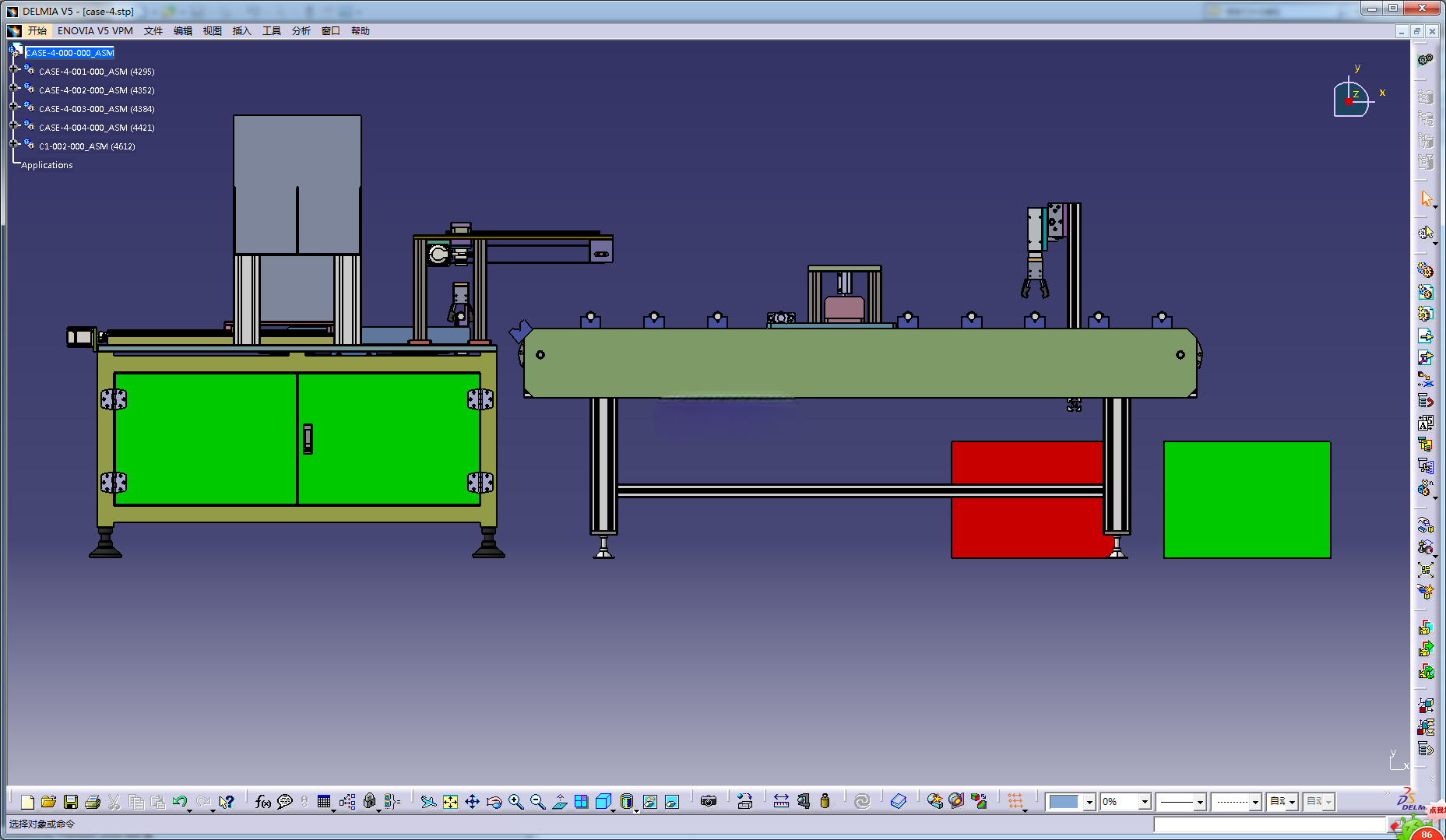

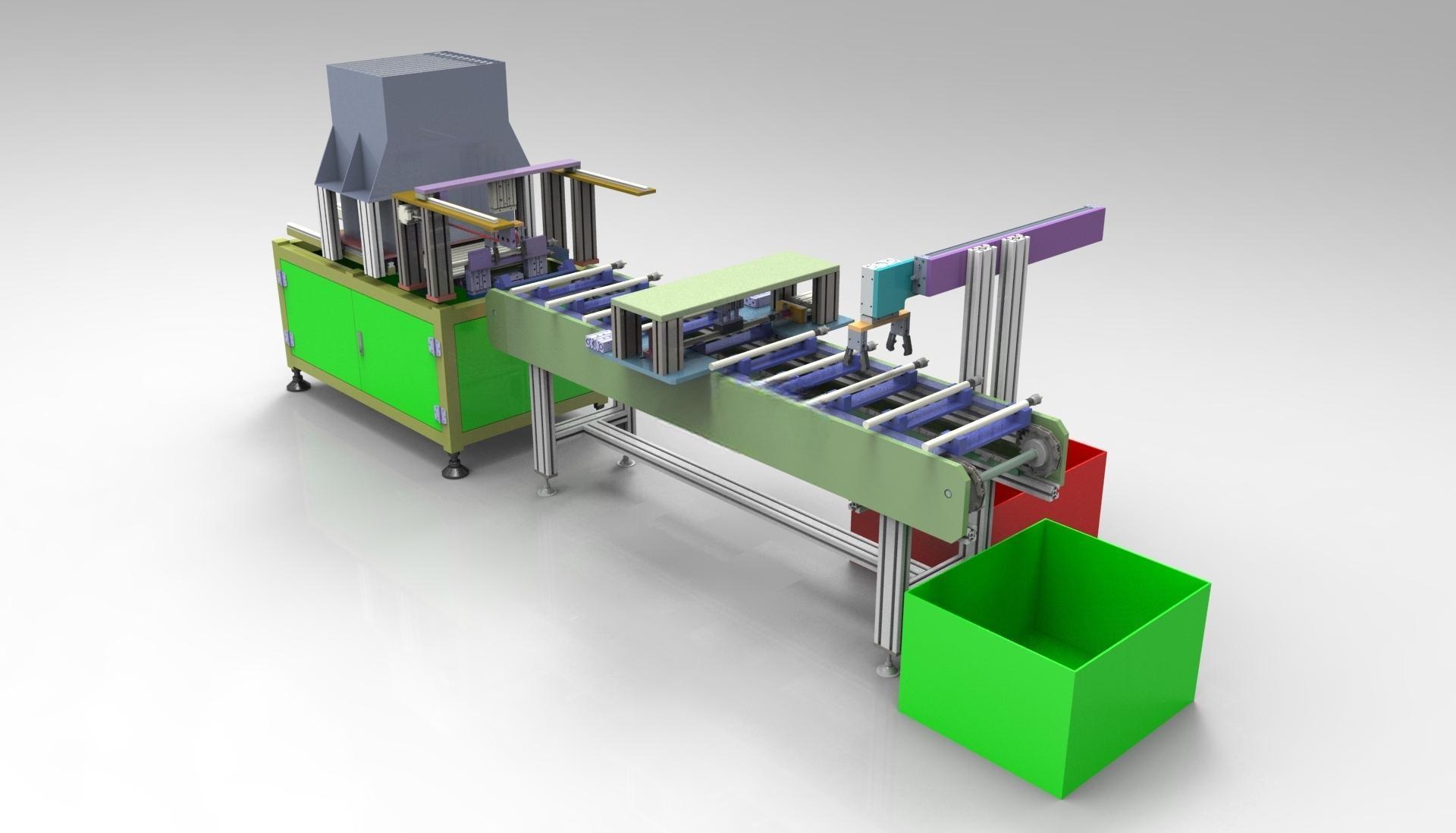

　　设备整体采用分段式布局设计，进料段配置可调宽度的辊道输送结构，可兼容不同直径规格的阳极棒工件，辊道两侧设置导向挡边，避免工件输送过程中出现偏斜卡料，进料端配套的定位机构可将工件精准推送至测试工位，保证每次测试时电极与工件的接触位置一致，减少接触电阻带来的测试误差。测试工位采用封闭防护结构设计，高压测试区域设置绝缘挡板与安全联锁装置，只有当防护门完全闭合、工件定位到位后才会启动测试流程，从硬件层面杜绝高压触电风险；测试回路采用可编程调压模块，可根据不同批次工件的测试要求，预设额定测试电压、泄露电流阈值、耐压测试时长参数，测试过程中自动完成升压、保压、降压的全流程动作，无需人工干预调压，电压调节精度控制在1%以内，电流检测分辨率可达微安级，可准确识别工件的绝缘缺陷。在有色金属冶炼、阳极加工、电化学应用相关的生产环节中，阳极棒的绝缘性能与泄露电流参数是直接影响后续工艺稳定性、生产安全性的核心指标，传统人工检测模式需要操作人员逐件接线、手动调压、记录数据，不仅检测效率低，人工调压过程的操作误差也容易导致测试数据偏差，高压测试环节还存在人员触电的安全隐患，这套自动化检测设备正是针对这类场景的痛点开发，可直接对接阳极棒加工产线的出料端，实现上料、测试、分拣全流程无人化作业。

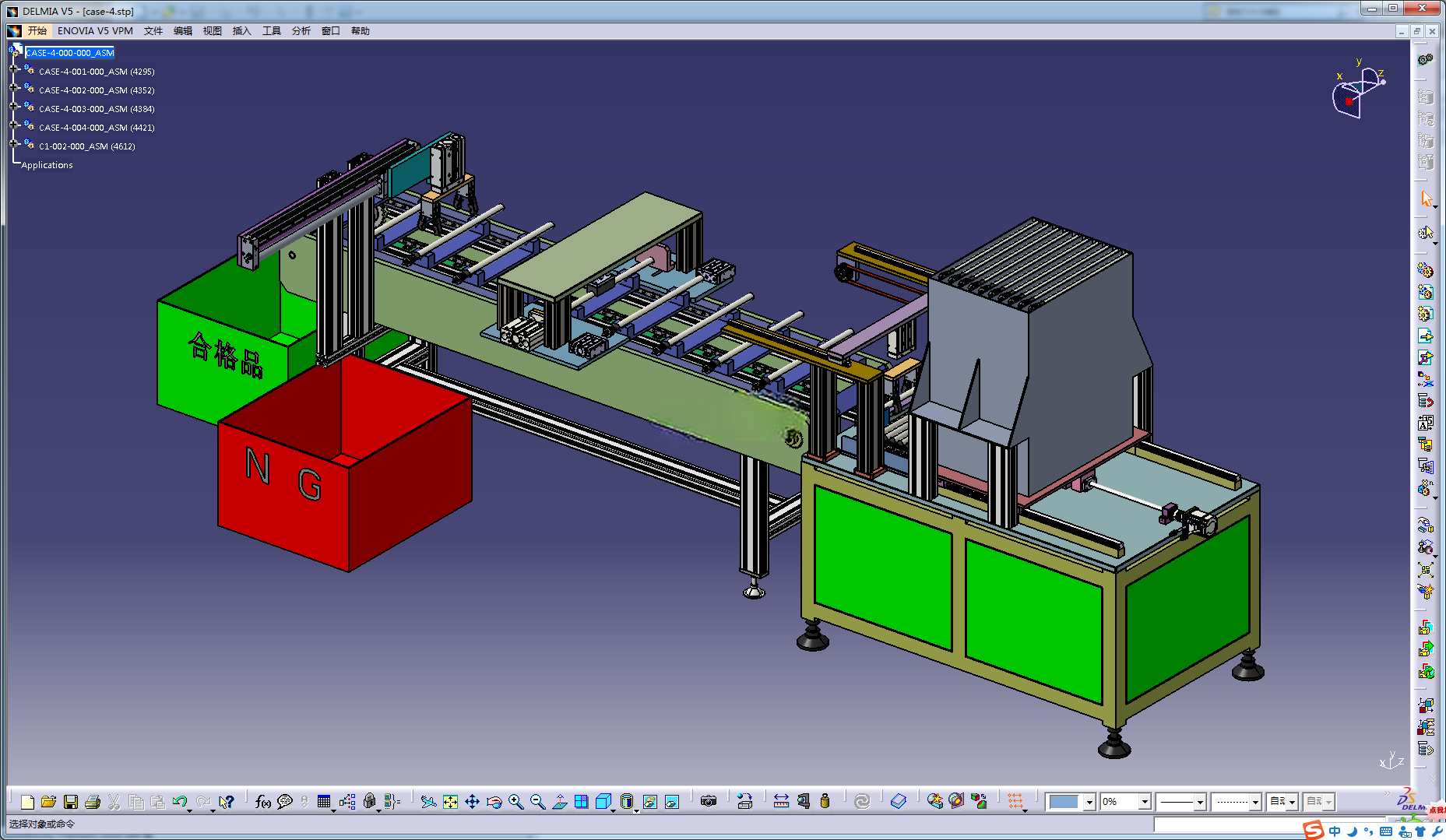

　　设备的测试系统配套汉字人机交互界面，操作人员可直接在触控屏上调用不同的测试配方，实时查看当前测试电压、泄露电流数值，测试完成后自动判定工件合格与否，合格工件顺着输送辊道流入下一工序，不合格工件则由工位侧方的推料机构推入专用的不良品收集箱，实现合格与不良品的自动分拣。考虑到工业现场的供电稳定性需求，设备内置智能型UPS供电模块，可在外部供电突然中断时维持控制系统与数据存储模块的供电，避免测试过程中断电导致的数据丢失，同时也能防止突然断电时高压模块的异常放电损坏工件或设备元件。

　　设备的主体机架采用工业铝型材搭配钣金封板搭建，底部配置可调脚杯与脚轮，既可以在安装时调整设备水平度，也方便后期根据产线布局调整设备位置；测试电极采用快换式结构设计，当更换不同规格的阳极棒测试时，只需更换对应尺寸的电极接触头即可完成换型，无需调整整体线路结构，缩短换型调试时间。设备的不锈钢测试容器可同时容纳多件工件同步测试，相比单工位测试设备，检测效率提升数倍，高压回路与低压控制回路完全分离布线，减少强电对控制信号的电磁干扰，保证测试数据的稳定性；远程有线操作终端可让操作人员在远离高压测试区域的位置完成参数设置、测试启动操作，进一步提升作业安全性。

　　从安装边界来看，设备整体长度适配常规车间产线的线边安装空间，进料端高度可与常见的皮带线、辊道线出料高度匹配，无需额外搭建过高的过渡平台，设备侧面预留维护门，可方便检修人员接触到内部的调压模块、接线端子、输送传动部件，日常维护时无需拆解整体机架。在实际应用中，这套设备可替代3到4名人工检测工位的工作量，测试过程的参数判定完全由系统完成，避免人工判定的主观误差，所有测试数据可自动存储导出，方便生产环节的质量追溯，对于阳极棒量产企业来说，可大幅降低检测环节的人力成本，同时提升出厂产品的质量一致性，杜绝不合格品流入下道工序带来的工艺风险。
