六轴机械手自动打磨工作站结构设计

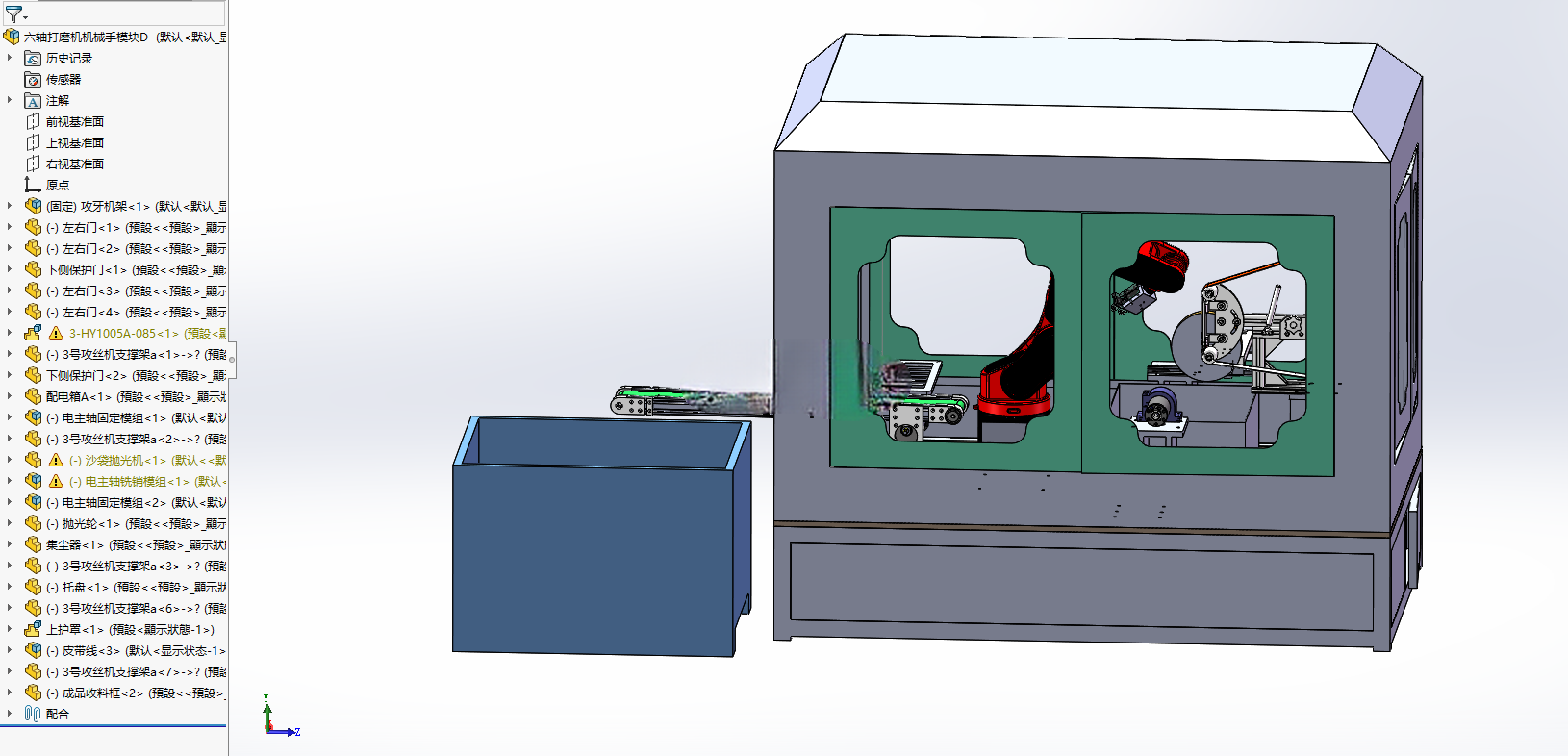

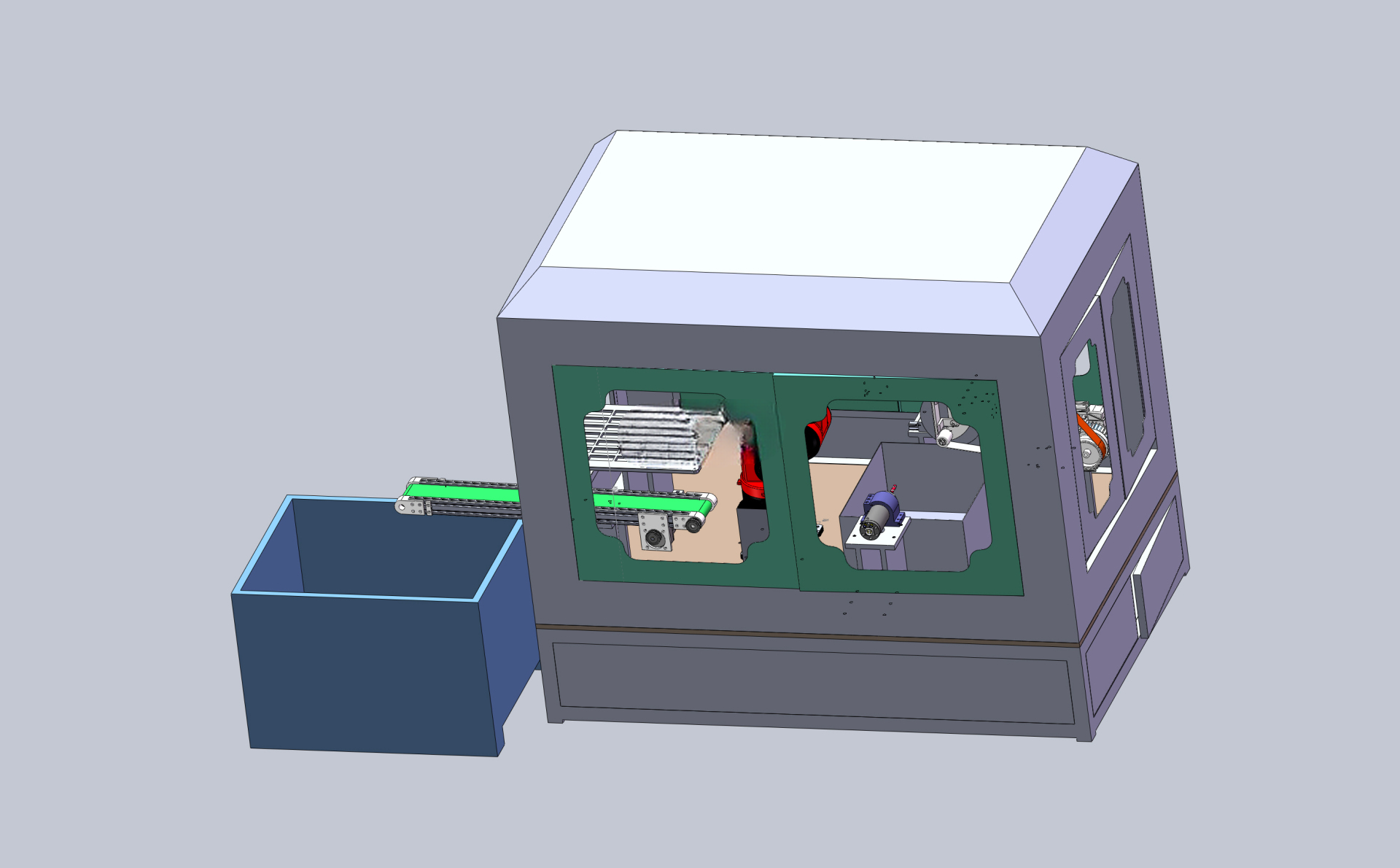

　　这款六轴打磨工作站的设计，核心是解决中小尺寸金属结构件、压铸件批量打磨工序的人工依赖问题，在五金零部件、汽车配件、卫浴五金的加工车间里，这类设备通常布置在压铸工序、机加工序之后的表面处理工段，替代人工完成飞边去除、焊缝打磨、表面匀整、棱角倒钝这类重复性高、粉尘暴露风险大的作业内容。从结构布局来看，设备采用全封闭外罩式设计，主体机架采用方管焊接框架拼接，外封钣金做隔音防尘处理，正面设置双开带观察窗的防护门，观察窗采用钢化夹胶玻璃，既可以实时观察内部打磨作业状态，也能阻挡打磨碎屑飞溅、降低打磨作业的噪音外传，设备左侧预留工件进出的接驳口，可对接上游工序的输送带或者人工上料台，旁侧设置的集料箱用于收集打磨产生的金属碎屑与废磨料，底部预留排屑接口可对接车间集中除尘系统。

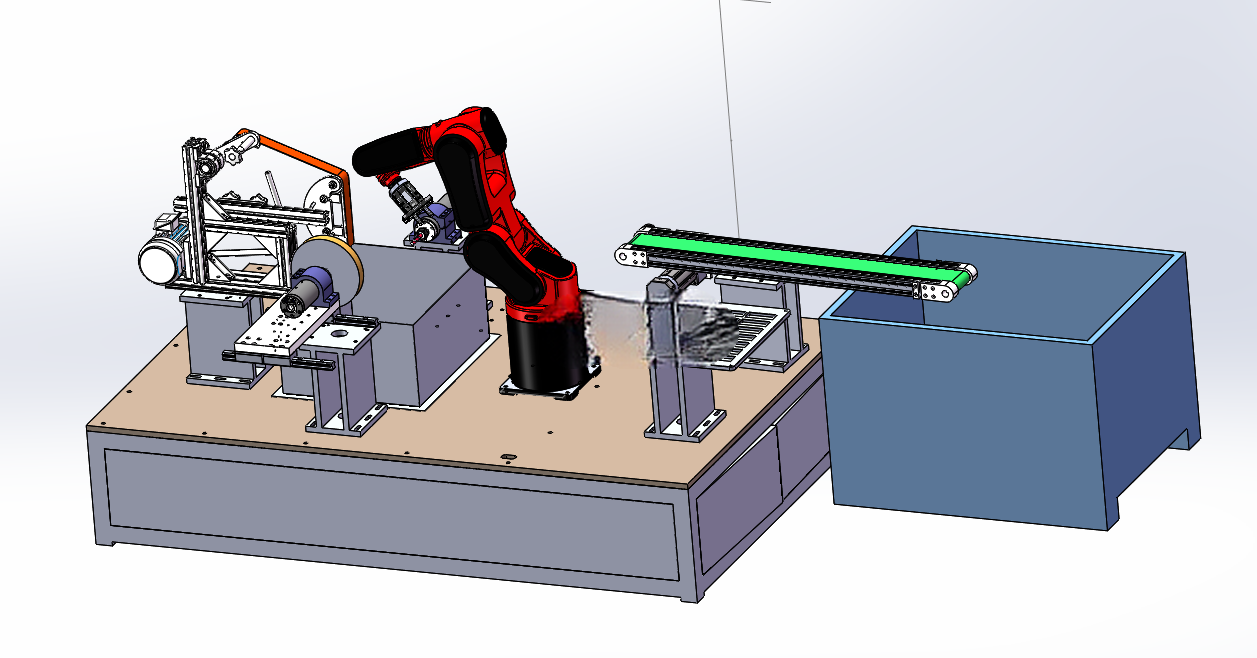

　　设备核心执行单元采用六轴机械手搭载打磨末端执行器的方案，相比传统专机式打磨设备，六轴机械手的关节自由度可以覆盖复杂曲面的打磨轨迹需求，所有关节的运动参数、负载边界都做了冗余校核，日常生产中可根据不同工件的打磨需求调整轨迹点位，不需要重新制作专用工装夹具，适配多品种小批量的打磨生产场景。打磨工位侧设置双工位打磨头组件，分别适配粗磨、精磨工序，可根据工件材质、打磨余量自动切换打磨轮转速与进给压力，打磨头设置自动补偿机构，当磨轮出现磨损消耗时，可自动补偿进给量，保证打磨精度的一致性，不需要人工频繁调整磨轮位置。

　　从安装边界来看，设备主体占地尺寸适配常规车间的通道布局，不需要额外做特殊地基处理，地面承重满足普通工业厂房的地坪承重要求即可安装，设备的电气柜、气源处理单元全部集成在机架内部，外部仅需要对接车间三相电源、压缩空气气源以及除尘管路即可完成部署，不需要额外布置外置的控制柜体，减少车间的占地占用。设计过程中，针对打磨作业的粉尘问题，全封闭罩内部设置定向除尘风口，在打磨作业点形成负压区，避免粉尘在设备内部堆积，所有运动线缆都采用拖链内置布置，避免打磨碎屑磨损线缆，机械手的关节处都设置防尘护套，阻挡金属粉尘进入关节减速机构，延长核心部件的维护周期。

　　在功能逻辑上，设备可适配人工上料与自动线接驳两种模式，人工上料模式下操作人员将工件固定在工位夹具上，关闭防护门后设备自动启动打磨程序，完成全流程打磨后自动停止，提示操作人员取件；对接自动生产线时，接驳口处设置定位机构，可承接上游输送带输送的工件，机械手自动抓取工件完成打磨后将工件放置到下游输送线，实现全流程无人化作业。打磨程序的点位可通过示教器快速调整，针对不同外形的工件，只需要重新示教打磨轨迹、设置对应打磨参数即可快速切换生产，不需要对设备结构做大规模改动，柔性适配能力远高于传统的固定轨迹打磨专机。设备的防护门设置安全联锁装置，防护门未完全关闭时设备无法启动作业，设备内部设置安全光栅，异常开门时会立即触发停机，保障现场操作人员的作业安全，所有运动部件的行程都设置硬限位与软限位双重保护，避免机械手运动超程造成设备碰撞损坏。
