多工位旋转取料机械手结构设计

项目分类:工业机器人 发布时间:2024-12-16 ID:855014
  • 多工位旋转取料机械手结构设计
  • 多工位旋转取料机械手结构设计
  • 多工位旋转取料机械手结构设计

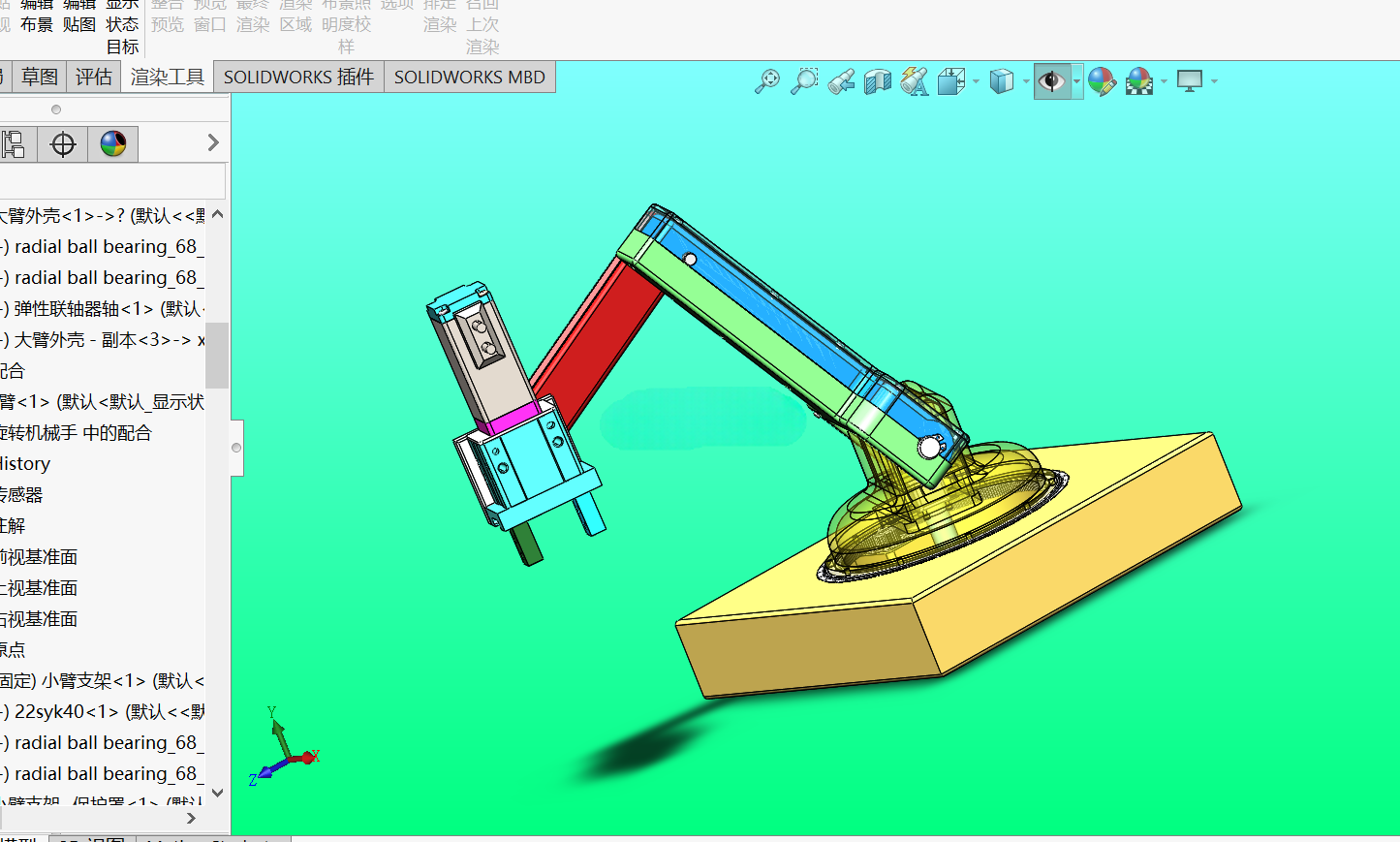

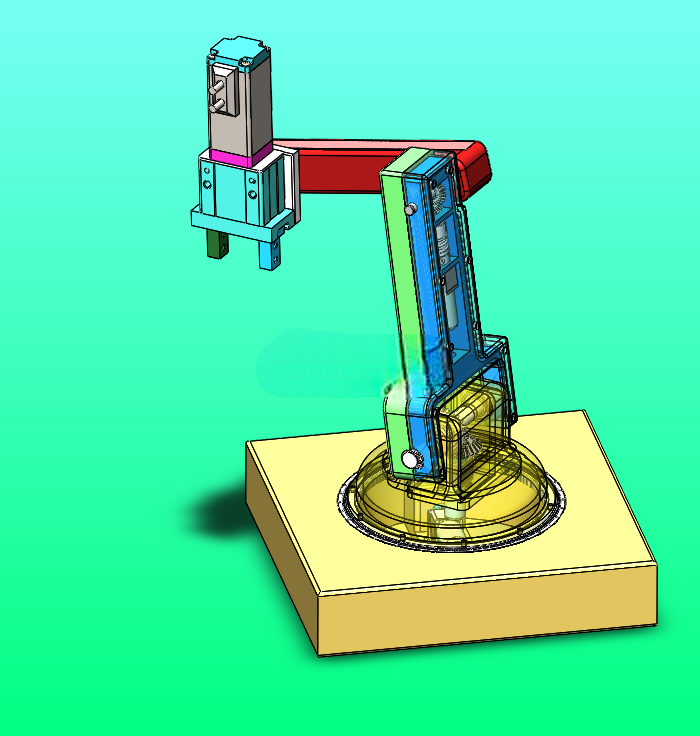

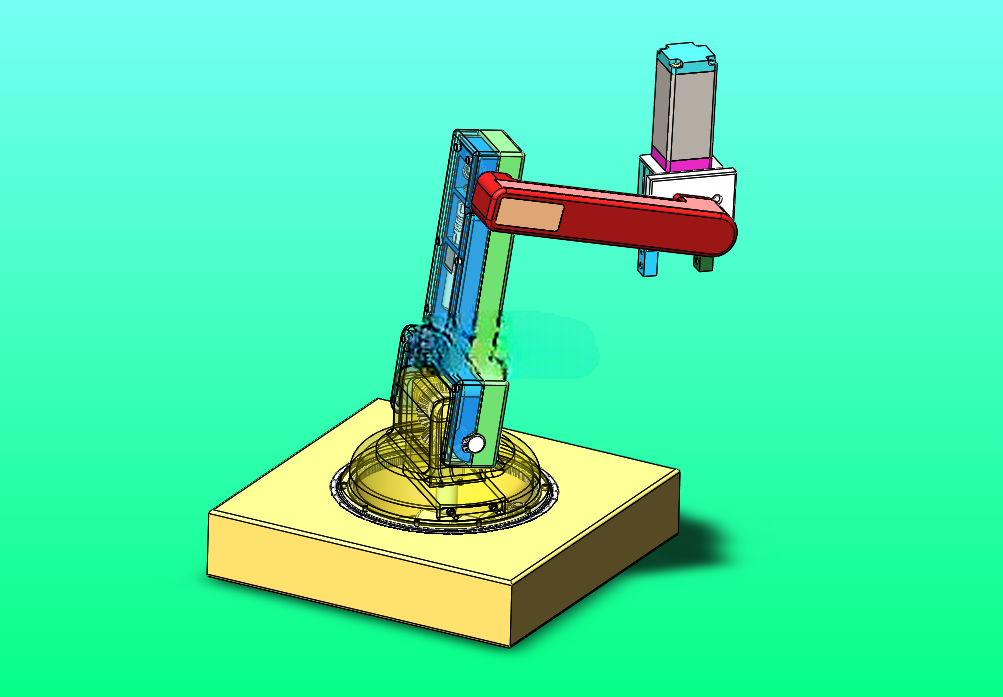

  在3C电子小件装配、五金零件冲压上下料、注塑机周边取件这类工位排布紧凑、作业半径覆盖范围有限的生产场景里,这类悬臂式旋转机械手的适配性远高于多关节串联机器人——它不需要预留大半径的安全回转空间,底座固定在工位侧边的机架台面上即可完成相邻两到三个工位的工件转运,不会和周边的料道、治具、检测探头产生运动干涉。从结构组成来看,整套执行机构以方形安装底座为承载基础,底座内部嵌装回转支撑与驱动转轴,承担整个悬臂部分的旋转扭矩输出与径向载荷承载,转轴的回转角度可根据工位布局做硬限位调整,常规工况下设置0-180度回转即可覆盖两个相邻作业位,若需对接三个工位可调整至270度回转区间,避免过回转拉扯气管线路。

  垂直升降部分采用无杆气缸作为动力元件,相比传统活塞杆气缸,无杆气缸的安装长度更短,同等行程下占用的竖直空间能压缩40%左右,适配机台内部净空高度有限的安装场景;垂直滑座通过线性滑块与竖直导轨配合,导向间隙控制在0.02mm以内,保证悬臂升降过程中不会出现偏摆,末端取料头的重复定位精度可以控制在±0.1mm区间,满足小件取放的定位要求。水平悬臂采用刚性铝合金型材加工而成,内部预留气管走线槽,所有气动管路都藏在型材腔体内部,避免运动过程中管线外露被周边构件剐蹭,悬臂末端的安装接口做了通用化设计,可以直接替换真空吸盘、气动夹爪、磁吸取料头等不同的末端执行件,适配不同材质、不同形状的工件抓取需求。

  设计阶段首先要核算的是安装边界:方形底座的安装孔位按照通用工业铝型材机架的孔距做适配,直接用T型螺栓就能固定在4040或4080铝型材搭建的机台框架上,不需要额外做转接安装板;整机竖直方向的最大高度要匹配机台的安全防护罩内部净空,水平悬臂伸出后,末端取料头的运动轨迹要提前做干涉仿真,确认回转过程中不会碰到料仓、治具板或者其他工位的执行构件。运动逻辑上,整套机构的动作流程完全匹配产线节拍:初始位置下悬臂处于待料位,待工件到位后垂直滑座下降,末端执行件抓取工件,随后垂直滑座上升至安全高度,转轴带动悬臂旋转至目标工位上方,再次下降放料,之后复位等待下一个循环,整套动作周期可以控制在3秒以内,满足中小产能产线的节拍要求。

  从载荷适配性来看,这类结构的机械手额定承载在3kg以内,刚好覆盖绝大多数小型五金冲压件、注塑件、电子组装件的重量范围,不需要选用大负载的多关节机器人,设备投入成本能降低60%以上,后期维护也更简单——日常只需要定期给导轨滑块加注润滑脂,检查无杆气缸的密封件磨损情况、回转支撑的间隙即可,不需要复杂的伺服参数调试,普通设备维护人员就能完成日常保养。结构细节上,所有运动部件的外侧都预留了感应开关安装槽,可以在转轴的回转原点、升降行程的上下极限位置加装磁性开关,给控制系统提供到位信号,不需要额外做支架安装感应元件;悬臂的平衡做了针对性优化,垂直滑座的重心尽量靠近回转中心,减少旋转过程中的偏载力矩,降低转轴和驱动元件的负载,延长整套机构的使用寿命。在实际产线布局中,这类机械手常被用在冲床的工位间工件转运、注塑机的成品取出放料、装配线的工件上下料环节,相比人工取放料,能避免操作人员进入设备作业区带来的安全隐患,同时保证取放料位置的一致性,减少因为人工放料位置偏差导致的设备报警、工件不良问题。
