雨刮器钢带自动上料组装生产设备

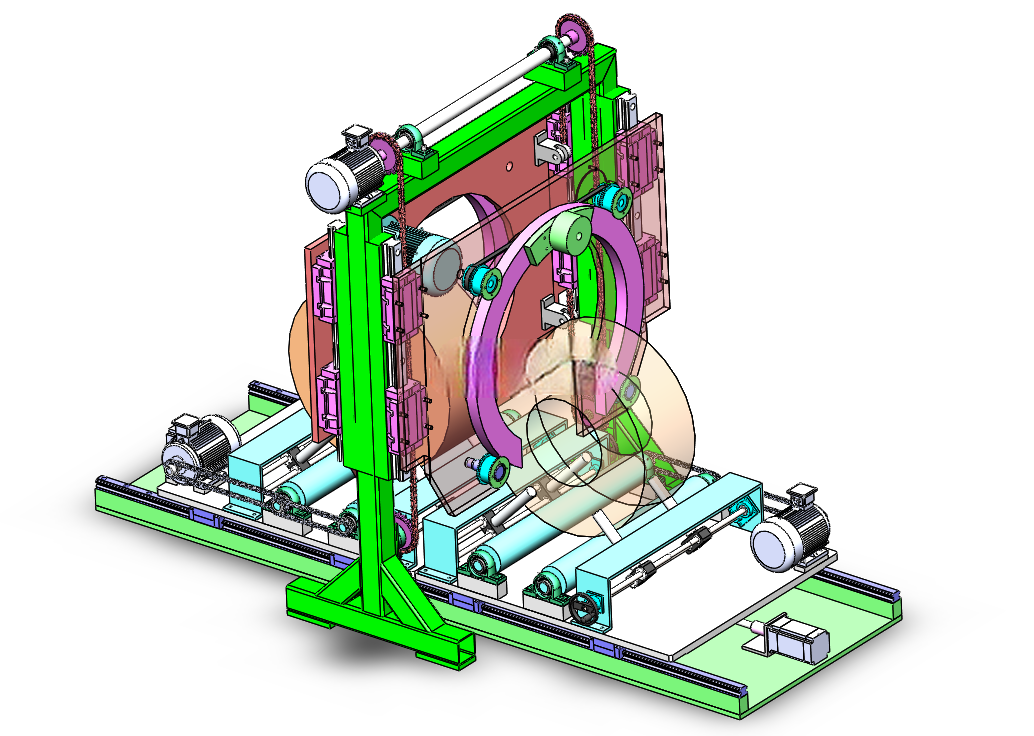

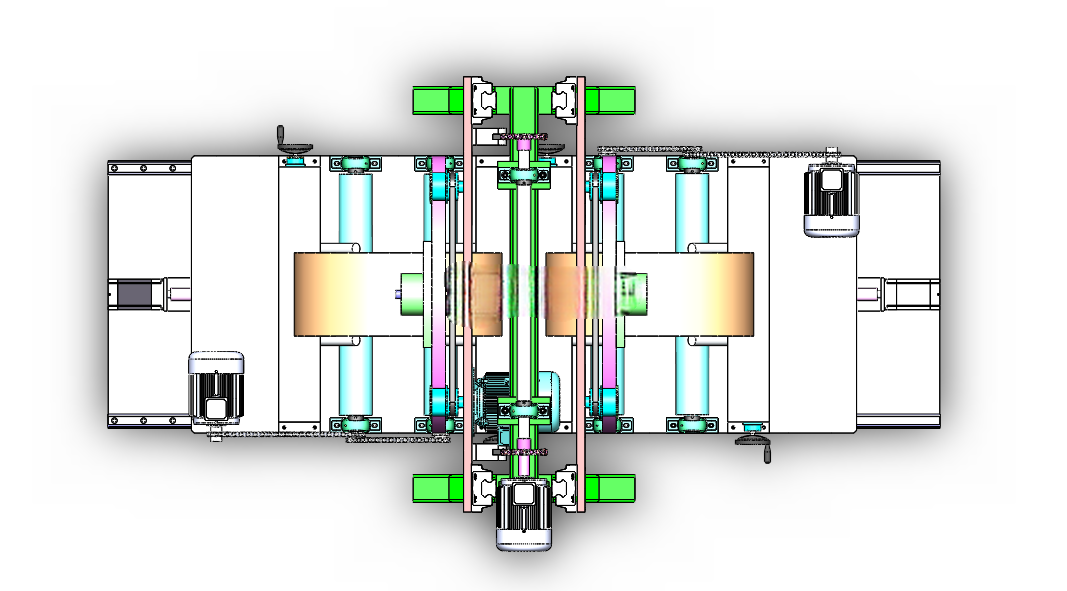

　　在汽车零部件量产环节，无骨雨刮的组装长期受限于钢带供料节拍不稳定、人工对位偏差大的痛点，这款钢带自动上料设备正是针对300-700mm规格无骨雨刮的量产需求开发，可直接对接全自动化总装生产线，完成刮条上料、钢带对位、组件压合的全流程无人化作业。从产线布局的安装边界来看，设备采用立式主体搭配双侧料卷架的结构，底部为直线输送导轨基座，整体占地宽度适配常规1.8米宽的流水线工位间距，主体立式架高度控制在2.2米以内，可适配大部分厂房的层间高度与行吊通行要求，底部基座预留了标准的地脚螺栓安装孔与输送线对接法兰，不需要额外改造现有产线的机架结构，就能完成接驳调试。

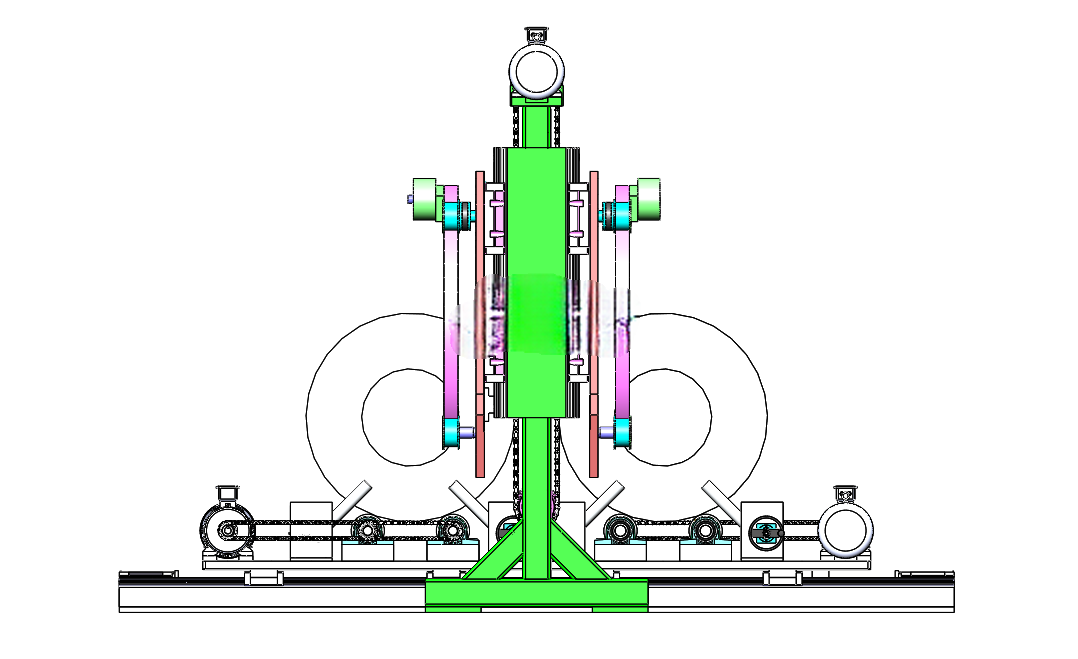

　　设备的双侧料卷架采用对称式设计，可同时装载两卷钢带原料，当一侧料卷耗尽时可通过摆臂机构自动切换另一侧料卷，不需要停机换料，避免了传统单卷供料模式下每次换料造成的10-15分钟停线损失；料卷架配套了张力阻尼机构，可根据钢带厚度自动调整放料张力，避免薄钢带拉扯变形或者松卷垂落造成的卡料问题。主体立式架上集成了钢带校直机构、定长裁切机构、刮条对位机构，钢带从料卷引出后先经过多组交错排布的校直轮，消除钢带卷料自带的弯曲应力，保证送料过程中钢带的直线度误差控制在0.2mm/m以内，校直后的钢带经伺服送料辊按设定长度精准送进，裁切机构采用硬质合金切刀，切口平整无毛刺，不需要后续二次修边处理。

　　送料与组装工位的传动采用同步带搭配精密导轨的组合，重复定位精度可达±0.1mm，可保证钢带与刮条的对位偏差控制在组装公差允许范围内，设备的13个核心组装工位沿输送方向依次排布，每个工位都设置了工件检测传感器，当出现工件漏装、位置偏移时会自动触发停机报警，避免不良品流入下一道工序。从实际量产运行的工况来看，设备单工位作业节拍可稳定在8秒，单小时产能可达400件以上，相比传统人工作业模式，单条产线可减少6名上下料与对位组装的操作人员，同时避免了人工操作带来的组装一致性差的问题，设备的所有运动部件都预留了维护保养的操作空间，同步带张紧机构、切刀调整机构都设置在设备外侧，不需要拆解主体机架就能完成日常维护与易损件更换。

　　设计过程中针对钢带容易卡料的问题，在所有钢带输送路径上都设置了导向挡边与透明防护罩，既可以观察钢带运行状态，也能避免钢带弹出造成的安全隐患，设备的气动元件与电气线路都采用分区域排布的方式，气动管路集中布置在主体架的左侧线槽，电气线路布置在右侧线槽，方便后期故障排查与线路检修。设备底部的输送基座采用加厚型钢焊接结构，经过时效处理消除焊接应力，长时间高速运行不会出现机架变形导致的对位偏差问题，双侧的料卷支撑轴采用重载轴承支撑，可承载最大100kg的料卷重量，适配市面上常规规格的雨刮钢带原料卷，不需要额外定制料卷规格。
