桌面旋转式小型视觉数据采集检测台

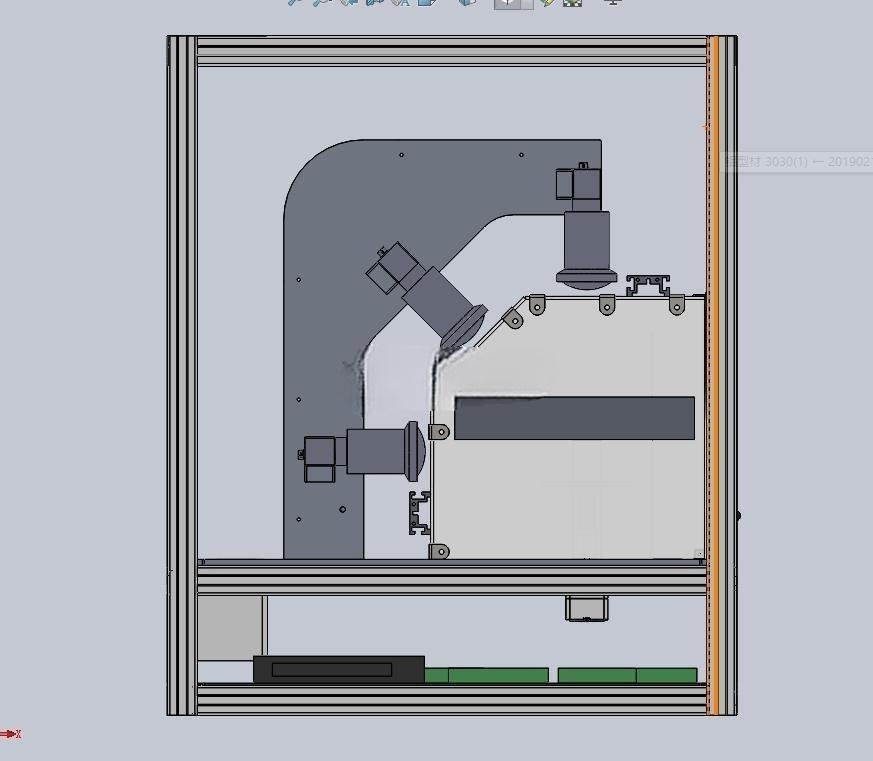

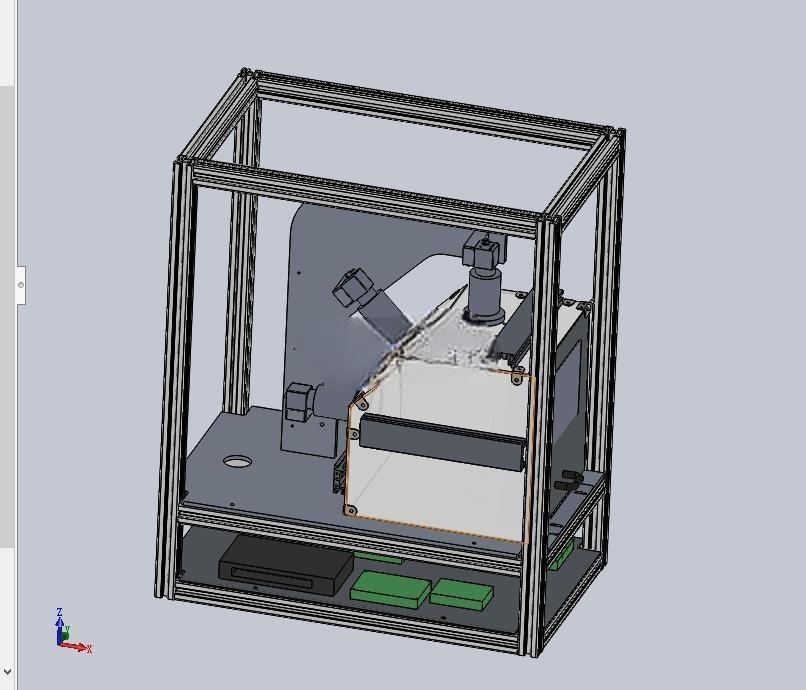

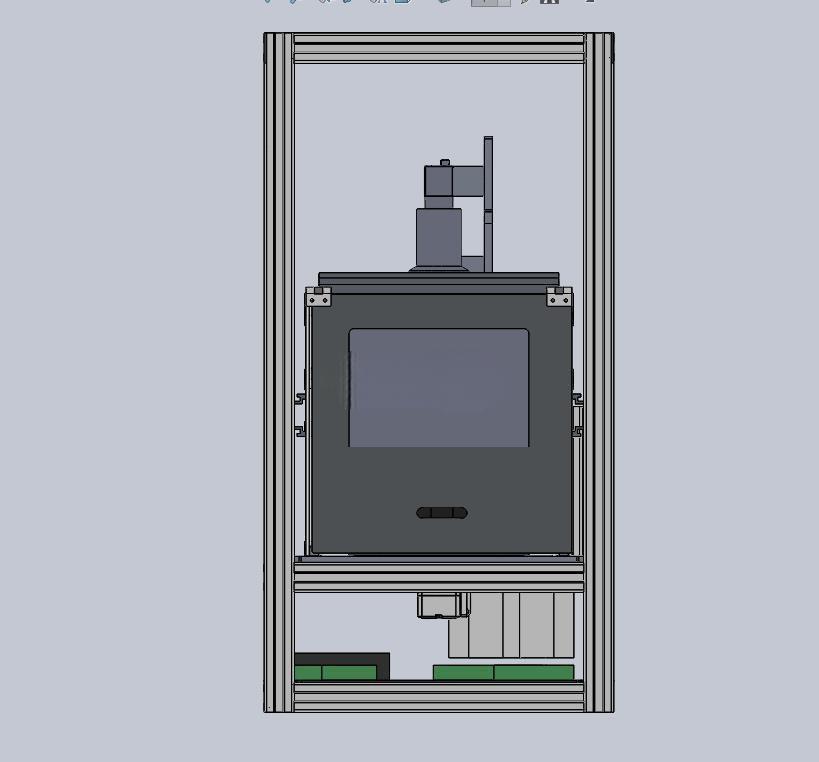

　　这款桌面型数据采集旋转测试台，主要面向实验室小批量样件检测、精密电子元器件外观分选、小型五金件尺寸批量核验这类占地受限的应用场景，区别于大型在线检测设备，它不需要配套长距离输送线体，单台设备即可完成上料、旋转对位、图像采集、数据留存的全流程作业，适合放在质检工位、研发实验室的标准工作台面上使用，不需要额外做地面固定安装。设备整体采用欧标铝型材搭建外框架，型材选型兼顾结构刚性与轻量化需求，框架四周预留了透明亚克力护板的安装槽位，既可以阻挡外界环境光对成像的干扰，也能避免操作人员误触内部旋转机构，框架底部预留了四个可调脚杯的安装位，可根据工作台面的平整度调整设备水平，调整行程满足常规10mm以内的高度差补偿需求，设备整体外轮廓尺寸控制在桌面设备的合理区间，宽度不超过600mm，深度不超过500mm，含顶部安装支架的总高度不超过700mm，不会遮挡工位操作人员的正常视线。

　　核心的旋转承载平台采用雷赛42步进电机直驱结构，省去了同步轮、减速器这类中间传动环节，一方面消除了传动间隙带来的旋转角度误差，另一方面也减少了后期维护的传动件损耗点，直驱结构的重复定位精度可以控制在0.05度以内，满足多角度图像采集的对位要求，旋转平台的台面采用阳极氧化铝合金加工，表面预留了成阵列的M4螺纹安装孔，可根据不同待测件的外形定制专用的仿形定位治具，治具更换仅需要拧动固定螺丝即可完成，不需要拆解平台主体结构。

　　图像采集单元采用海康威视工业面阵相机，搭配配套的定焦工业镜头，相机安装在可调节的立式支架上，支架的竖向导轨预留了足够的调节行程，可根据待测件的高度尺寸调整镜头的工作距离，适配从10mm到150mm高度范围内的不同工件拍摄需求，光源部分同样采用海康威视的环形漫射光源，安装位置在镜头与工件之间，光源的安装角度也可通过支架上的锁紧旋钮调整，针对不同表面反光特性的工件，可灵活调整打光角度避免高光反射造成的图像过曝问题。

　　设备的电气控制部分全部集成在框架下部的安装腔体内，驱动器、开关电源、IO端子台都采用导轨式安装固定在安装板上，接线全部走型材内部的预留槽位，外部没有明线外露，既避免了线路被剐蹭造成的故障，也让设备整体外观更整洁，下部腔体还预留了数据传输接口的安装位，可直接通过网线将采集到的图像数据传输到上位机，不需要额外外接走线。设计过程中优先考虑了桌面设备的操作便捷性，所有的操作按钮、状态指示灯都集成在设备正面的面板上，操作人员不需要探身即可完成启停、复位、旋转速度调整的操作，旋转速度可根据不同工件的采集需求在0-30rpm范围内无级调整，针对易倾倒的细小工件可降低转速保证放置稳定性，针对需要快速采集的工件可提高转速提升检测效率。框架的后侧预留了维护开口，日常检修电气元件、调整相机参数时只需要打开后侧的护板即可操作，不需要拆解设备主体结构，设备的重心经过配平设计，即使旋转平台带载运行时也不会出现明显晃动，保证成像的清晰度满足检测要求。
