板链输送式工件自动检测工作站

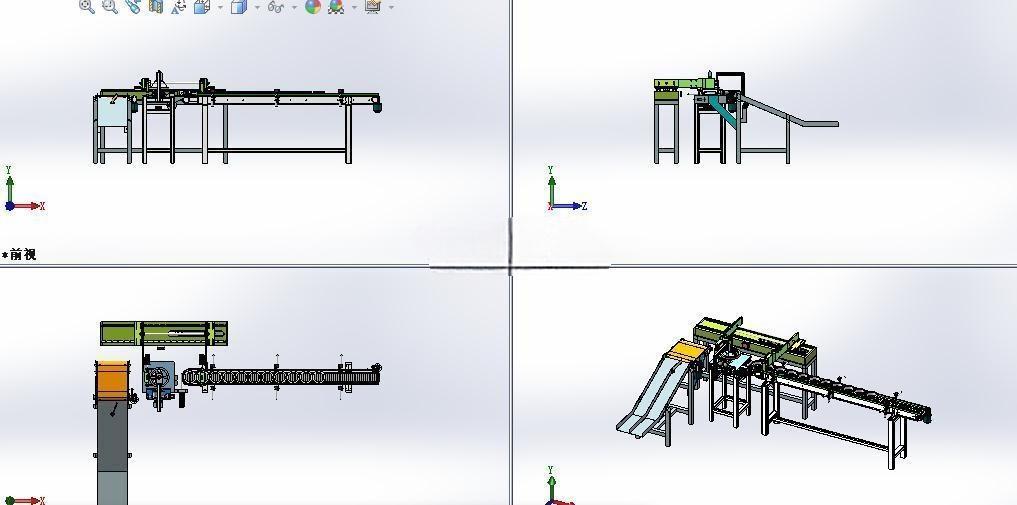

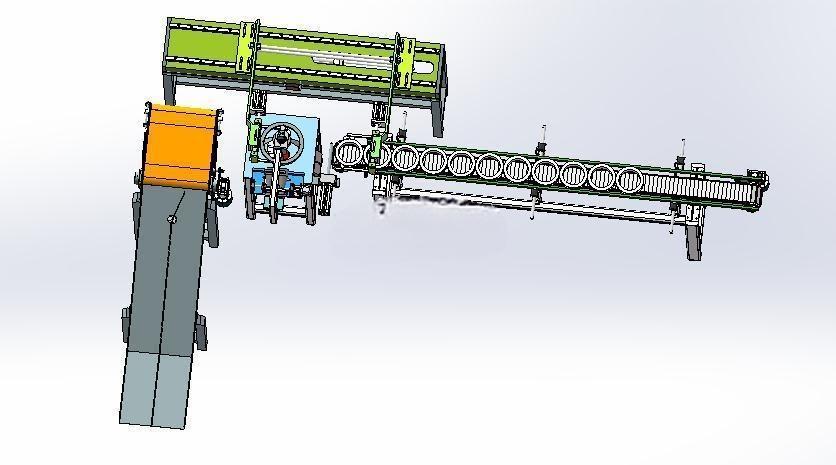

　　这套板链输送式自动检测设备，主要面向3C电子零部件、小型五金冲压件、汽车标准件这类中小尺寸工件的批量在线检测场景，替代传统人工目视、抽检的作业模式，适配离散制造车间连续化生产的节拍要求，可直接对接前端上料机构与后端分拣、包装工位，打通产线检测环节的自动化断点。设备整体采用分段式布局，从左至右依次为爬坡上料段、姿态整理工位、长距离板链输送段、多工位检测台、合格品出料端，各段机架采用标准铝型材搭配钣金封板搭建，底部预留可调脚杯安装位，可适应车间地面±15mm的高度差调整，安装时无需额外预埋地基，整体占地长度约6.2米，宽度约1.8米，最高处距地面2.1米，预留的维护通道宽度不小于0.8米即可满足日常检修、易损件更换的操作空间要求。

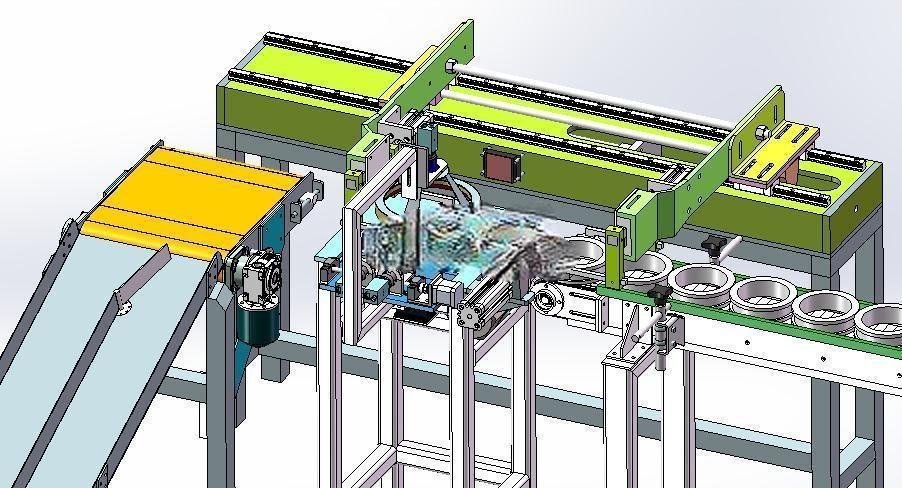

　　核心输送段选用钢制平顶板链作为承载介质，相比皮带输送，板链的平面度公差可控制在0.2mm/米范围内，不会因长期承重出现下凹、跑偏问题，单段板链可承载最大120kg的均布载荷，输送速度可在0.1m/s-0.6m/s区间无级调整，适配不同检测节拍的生产需求；板链两侧设置可快速调节的导向栏板，通过手拧螺栓即可调整栏板间距，适配宽度在50mm-300mm区间的不同规格工件，换型调整时间可控制在15分钟以内，无需额外更换定制工装。姿态整理工位设置了拨轮式分料机构与挡停定位组件，可将爬坡段输送上来的杂乱工件逐个整理为统一朝向，精准定位到板链的检测基准位置，避免因工件姿态偏差导致检测数据失真，定位重复精度可达±0.15mm，满足视觉检测、尺寸量测类工位的定位要求。

　　检测台区域预留了多组传感器、视觉相机、检测探头的安装位，可根据实际检测需求加装尺寸测量模块、外观缺陷检测模块、电性能测试模块，板链输送到该位置时会触发挡停机构，将工件精准停在检测点位，检测完成后自动放行，不合格品可在后续出料段加装的分拣工位直接剔除，整套动作逻辑通过常规PLC控制即可实现，无需复杂的编程调试。设备的爬坡上料段采用防滑皮带结构，可承接料仓或者前端工序输出的散件，将工件平稳提升至板链输送段的进料高度，爬坡角度设置为28度，兼顾上料效率与工件防滑落要求，侧面设置的张紧机构可快速调整皮带张紧度，日常维护无需拆解机架即可完成操作。

　　从设计逻辑上看，这套设备优先考虑了通用化适配能力，没有针对单一品类工件做定制化的封闭结构，所有检测工位的安装板都预留了标准T型槽与安装孔位，用户可根据自身检测需求灵活加装不同的检测组件，板链的驱动端采用模块化的减速电机直连结构，电机与驱动轴通过联轴器直接传动，减少了链传动、带传动的中间损耗，传动效率可达95%以上，同时驱动模块整体可快速拆卸，出现故障时可整体更换，减少产线停机时间。设备的电气走线全部内置在机架的铝型材槽内，外侧通过线槽盖板封闭，避免车间粉尘、切削液污染线缆，所有运动部件的外侧都设置了透明亚克力防护挡板，既可以观察设备运行状态，也能防止工件飞出、人员误触运动部件造成安全隐患，防护挡板采用快拆式卡扣固定，清理设备内部、更换易损件时无需工具即可快速拆卸。

　　在实际产线应用中，这套设备可匹配8小时单班1.2万件的检测产能，相比人工检测模式，检测一致性可提升至99.5%以上，同时可减少3-4名检测工位的人工投入，适配多品种小批量的柔性生产需求，当更换生产品类时，仅需调整导向栏板宽度、更换对应检测程序即可快速切换生产，无需对设备主体结构做大规模改造。设备的出料端可直接对接良品收集箱、不合格品分拣滑道或者下一道加工工序的输送线，无需额外做转接结构，板链末端设置的工件导流板可保证工件平稳过渡，不会出现卡料、掉落问题。
