小型网带输送线分流机构结构设计

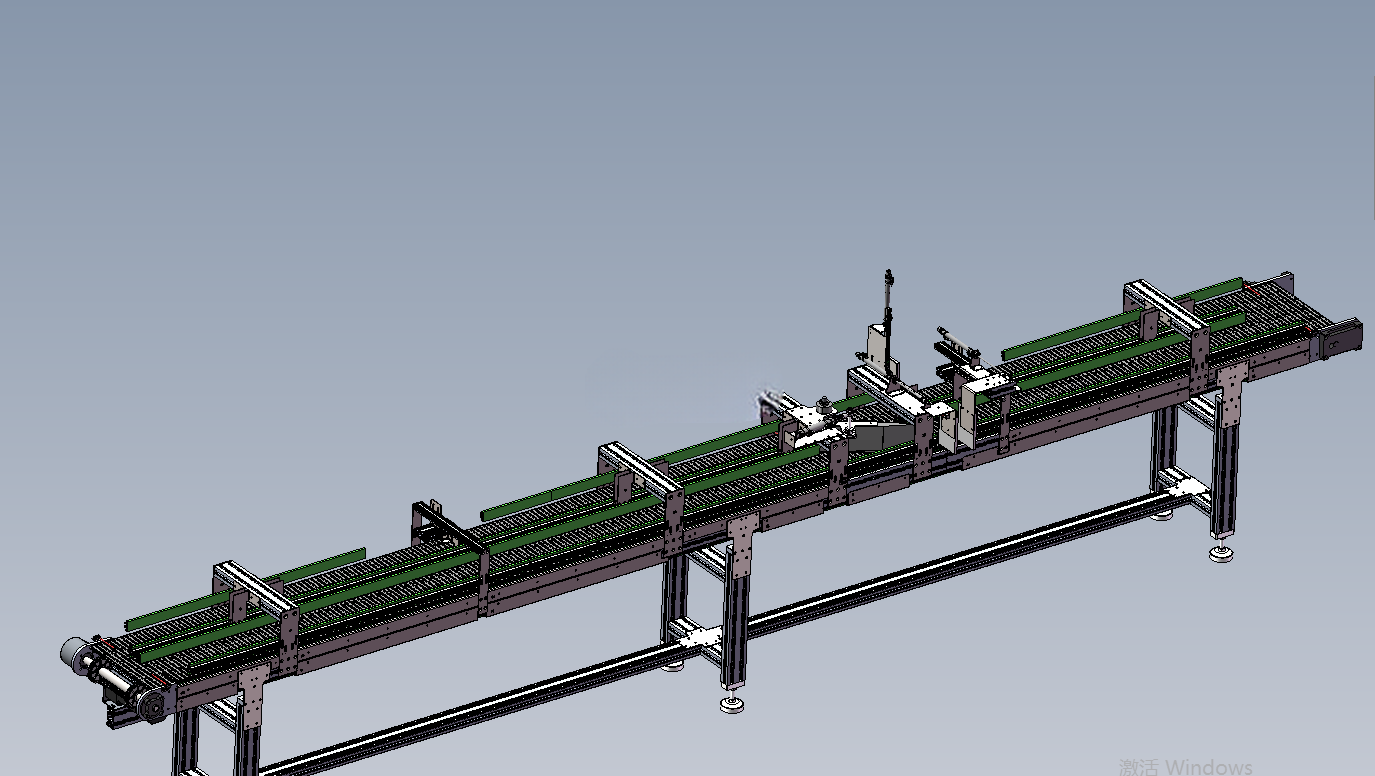

　　在轻工包装、电子元器件组装、小型五金件加工的产线布局里，分流工位一直是衔接主输送线与支线缓存、分拣工序的核心节点，这套小型网带输送分流结构，就是针对窄幅网带线的小载荷物料分流需求做的适配设计，区别于重型板链线的大推力分流结构，整体更偏向紧凑轻量的布局逻辑。从实际产线适配场景来看，这类结构常布置在网带主线的出料端旁侧，当主线上输送的小型工件到达预设工位时，阻挡机构先动作将工件截停在分流点位，避免工件随网带持续前移偏离分流位置，之后分流执行机构动作，将截停的工件平稳推送到旁侧的支线输送台或者缓存料架上，完成单道次的物料分流作业，整套动作节拍可以匹配主线10-20件/分钟的输送节奏，不会出现工件卡滞、推送错位的问题。

　　设计阶段首先敲定的是传动匹配逻辑，网带驱动端选用17齿链轮配合5935系列网带链，这个链轮齿数的选择是经过核算的：齿数过少会导致网带运行时多边形效应明显，网带跳动量大会带偏工件定位，齿数过多则会增大链轮外径，挤占机架的安装空间，17齿的参数刚好能在紧凑的安装边界内，把网带运行的跳动量控制在0.5mm以内，满足小型工件的定位精度要求。驱动源选用直角中空轴减速电机，这类电机的输出轴为中空结构，可以直接和链轮的驱动轴插接装配，不需要额外加装联轴器、过渡轴座，既压缩了驱动端的轴向安装尺寸，也减少了传动链上的误差累积点，电机的直角输出结构还能把电机本体布置在机架的侧下方，不会突出到网带输送面的上方，避免和上方的工件、旁侧的护板产生干涉。阻挡机构的设计做了针对性的轻量化处理，没有采用重型线常用的气缸直推挡块结构，而是用带导向槽的立式安装支架搭配薄型阻挡气缸，挡块的工作面贴了2mm厚的聚氨酯缓冲垫，当工件接触挡块时能吸收冲击动能，不会刮花工件表面，也不会因为刚性撞击导致工件反弹偏移位置，阻挡支架的安装位置做了长圆孔设计，可以根据工件的实际长度调整阻挡点位，适配长度在50-200mm区间的小型工件分流需求。

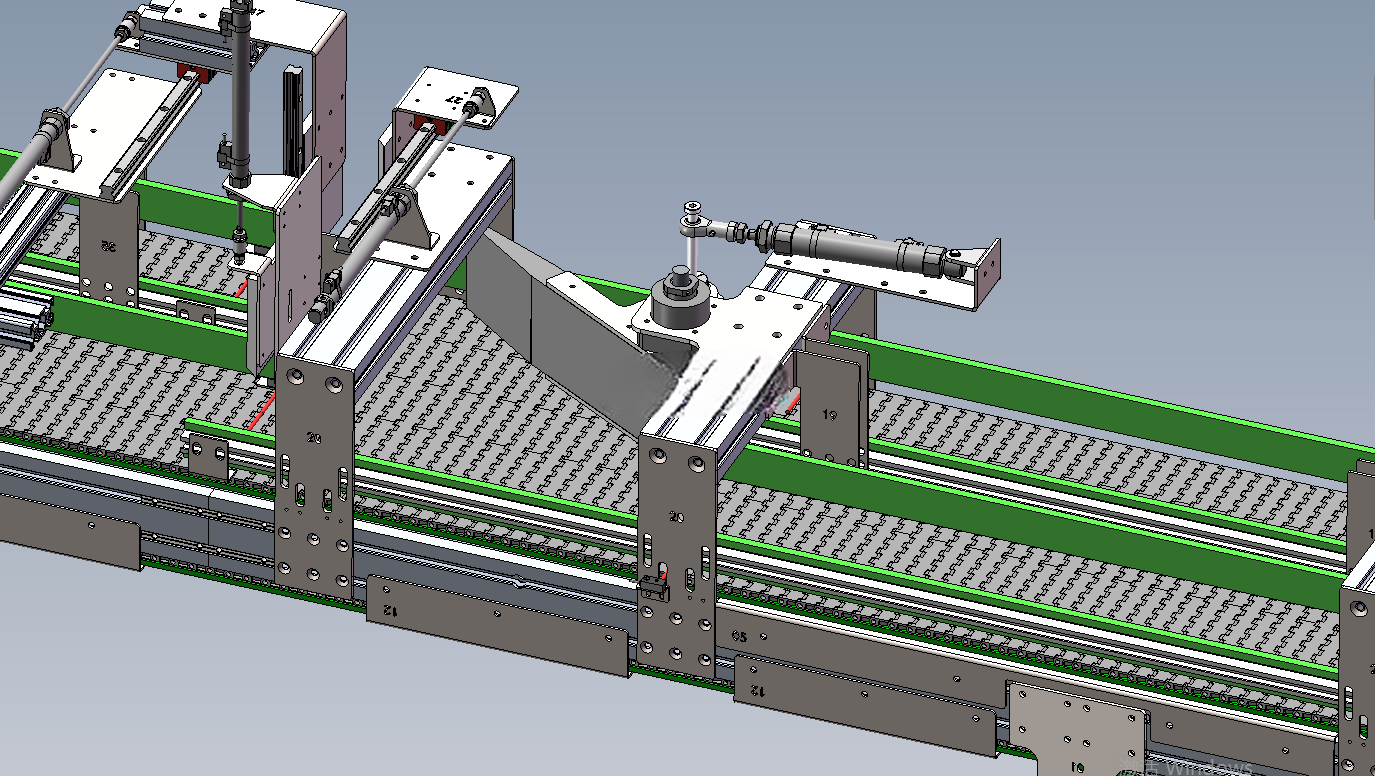

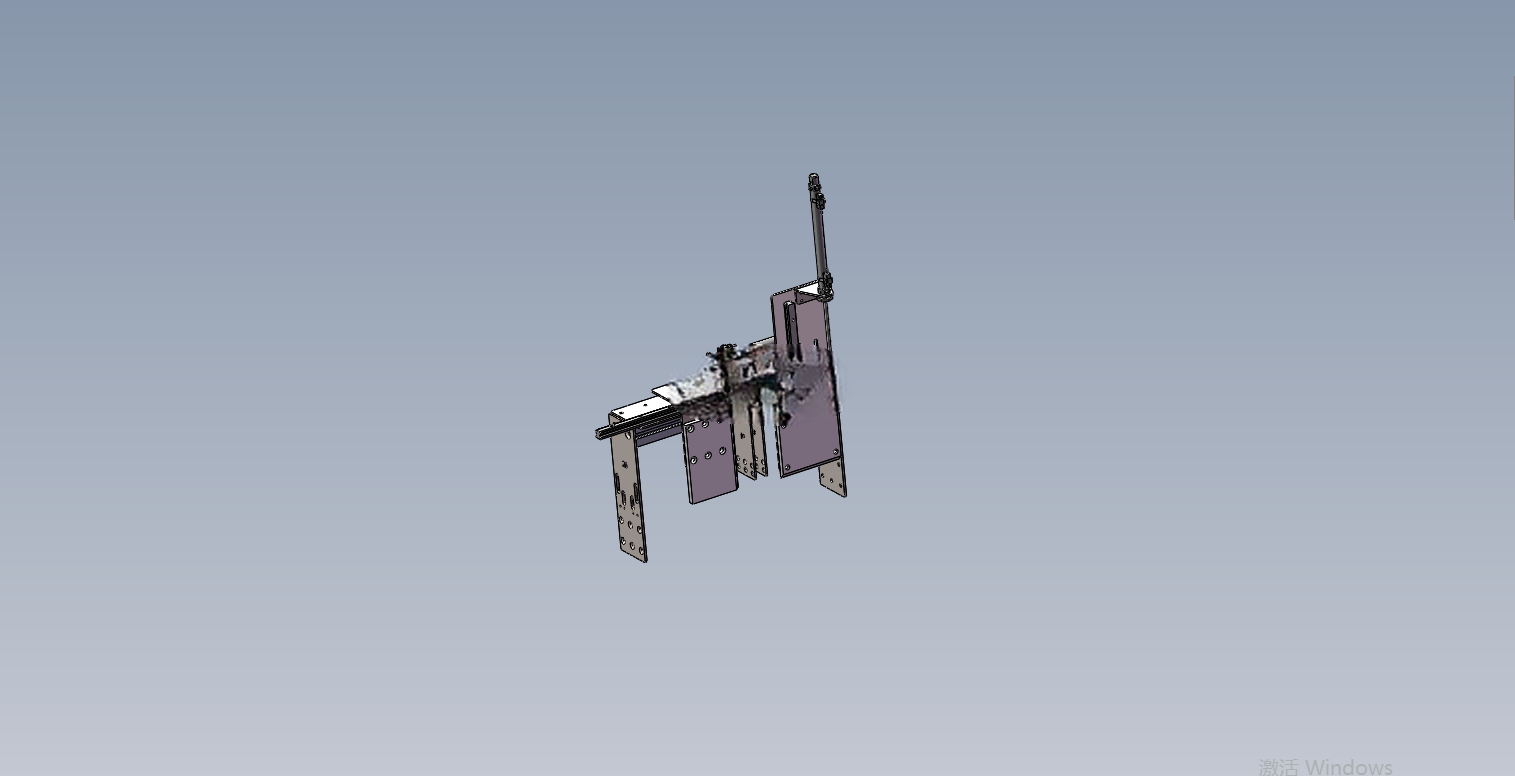

　　分流执行机构采用立式直线导向搭配水平推板的结构，导向轴采用镀铬硬轴配合直线轴承，推板的初始位置和网带护板的内侧面齐平，不会突出到输送通道内影响主线正常过料，当分流动作触发时，推板在气缸驱动下沿导向轴平稳伸出，将截停的工件推送到旁侧工位，推板的行程做了限位调节设计，可以根据支线的位置调整推送距离，避免推送过度导致工件掉落。从安装边界来看，整套结构的网带输送面宽度控制在200mm，整体机架的横向宽度不超过350mm，纵向长度控制在600mm，立式导向部分的最高点距离输送面的高度为420mm，不需要对原有主输送线做大规模的结构改造，只需要在主线旁侧预留对应尺寸的安装空间，通过地脚螺栓或者铝型材连接件就能完成固定安装，适配现有多数小型网带输送线的改造升级需求。

　　结构细节上，所有和网带接触的托板都采用了3mm厚的冷轧板折弯制作，托板表面做了镀锌防锈处理，托板和网带的接触面预留了1mm的间隙，既可以承托网带避免网带下垂，也不会因为间隙过小导致网带运行时摩擦阻力增大。机架的主体采用4040铝型材搭建，拼接位置采用内置角码连接，不需要焊接作业，现场安装时可以根据实际场地微调机架的水平度，后期维护时拆解也更方便。电气元件的走线全部沿铝型材的内置线槽布置，外部没有明线裸露，避免生产过程中线缆被工件勾挂、被网带卷入的风险。这套结构没有冗余的功能设计，所有部件的选型和布局都围绕小型网带线的分流需求展开，既满足了小载荷工件的稳定分流作业，也把整体的制造成本、安装空间控制在了合理范围内，对于做小型产线布局、输送线改造的结构设计人员来说，这套结构的设计逻辑、参数匹配思路都有实际的参考价值，可以根据具体的工件尺寸、输送节拍调整对应的链轮参数、气缸行程、机架尺寸，快速适配不同的现场工况。
