回撤式薄胶标签剥离拨料机构

　　在电子零部件贴装、日化产品包装、医药盒体赋码等产线场景里，薄型高粘标签的剥离供料一直是贴标工序的常见痛点——常规的牵引剥标结构依靠标签底纸绕转向板弯折的张力带出标签，遇到厚度低于0.05mm、胶层初粘力超过12N/25mm的薄膜类标签时，很容易出现标签随底纸回卷、标签边缘褶皱粘在剥标板上、甚至标签被拉扯变形的问题，直接导致后续贴标工位吸标失败、贴装偏移，拉低整线稼动率。这套回撤式标签拨料机构，就是针对这类难处理标签设计的专用剥标执行单元。

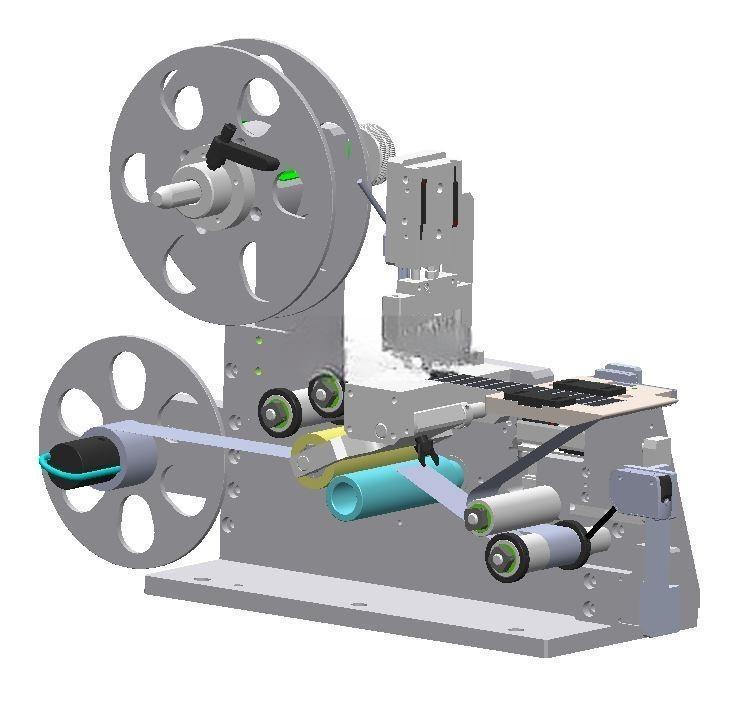

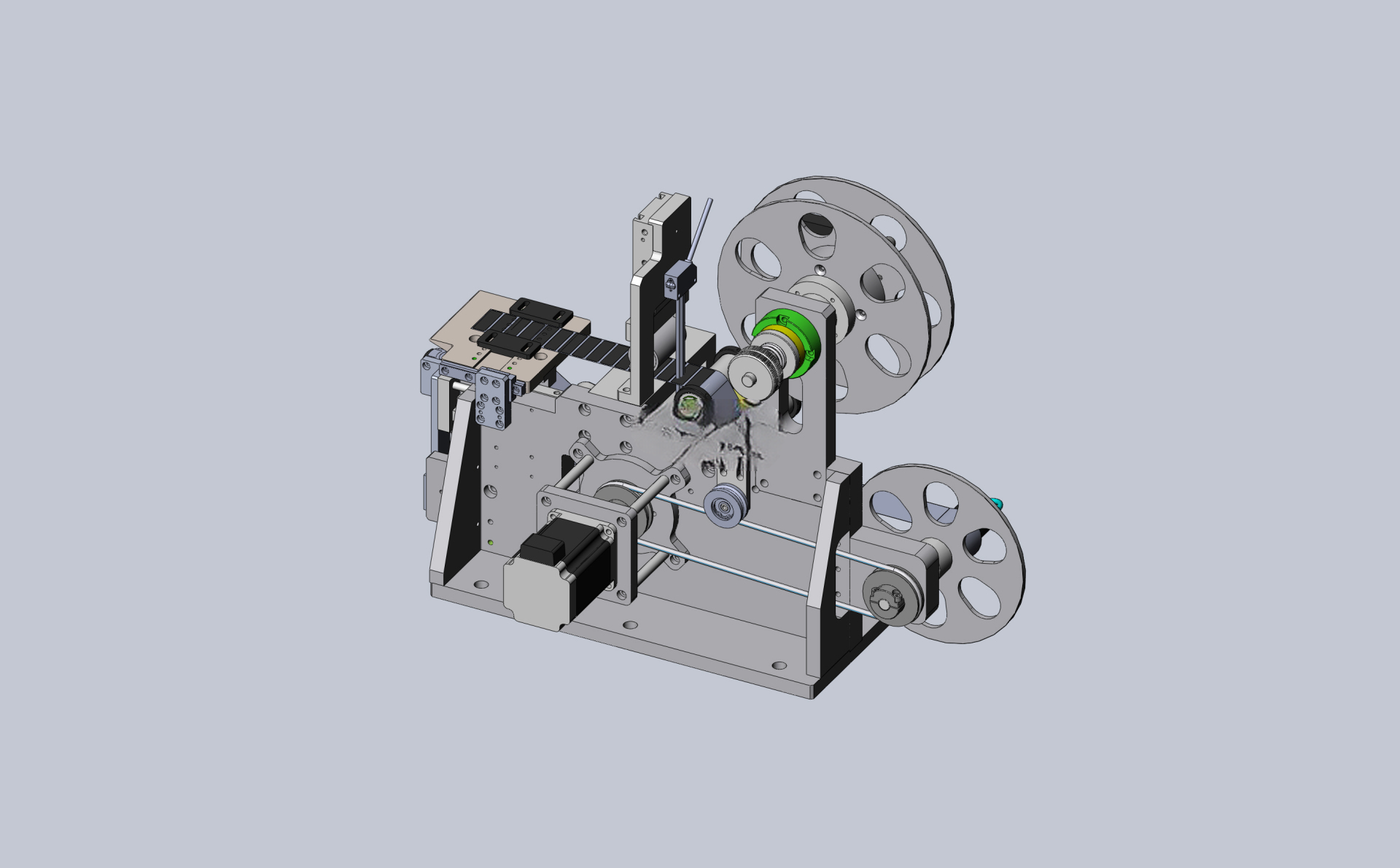

　　从结构逻辑上看，这套机构没有沿用传统剥标板的固定弯折结构，而是将剥标刀板设置为可直线回撤的活动组件，上方配套集成了带缓冲压头的吸料模块。实际运行时，标签随底纸输送到剥标工位后，吸料模块先下行，带微孔的吸料面贴合在标签非胶面，接通负压形成稳定吸附的同时，压头施加0.2-0.5MPa的均匀压力，让标签与底纸之间先形成初始分离间隙，此时剥标刀板沿着平行于标签输送方向做回撤动作，刀板的刃口边精准托住标签底纸回退，让标签在吸料力的固定下逐步与底纸完全分离，整个过程没有对标签本身施加拉扯张力，哪怕是厚度极薄的PE膜标签、防伪易碎标签，也不会出现拉伸变形、残胶粘附的问题。

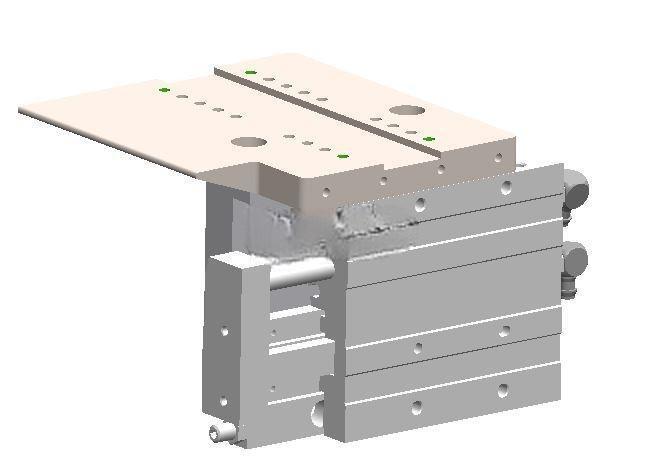

　　从安装适配维度看，这套机构整体采用叠层式安装结构，主体承载部分为硬质阳极氧化铝合金加工件，总厚度控制在85mm以内，宽度可根据标签幅面在120-220mm区间做适配调整，安装基准面设置在机构后侧的两个定位销孔与四个沉头安装孔上，可直接固定在标准铝型材搭建的贴标机机架上，不需要额外做转接板加工。上方的标签输送平台设置了多组可调式压条，压条上的腰型孔可根据标签宽度调整压合位置，适配宽度20-180mm、长度30-200mm范围内的卷装标签，平台上的避让孔位对应下方的光电检测位，可直接接入常规的标签电眼实现标签位置检测，不需要额外改动检测线路。

　　设计细节上，剥标刀板的回撤驱动采用紧凑型薄型气缸，缸体内嵌在主体安装座内部，没有外凸的驱动部件，整体外观规整，避免产线操作人员误碰运动部件；吸料模块的升降导柱采用自润滑铜套导向，升降行程控制在15mm，既保证吸料头有足够的下压空间贴合标签，又不会因为行程过大增加动作节拍时间；吸料面的微孔采用0.8mm直径的密集排布设计，负压覆盖整个标签幅面，不会因为局部吸力不足导致标签边角下垂。刀板的刃口做了0.1mm的圆角钝化处理，既保证剥离时能顺畅分离标签与底纸，又不会划伤薄底纸造成底纸断裂停机。

　　在实际产线适配中，这套机构可以直接替换传统贴标机上的固定剥标板组件，气路接口采用标准快插接头，接入设备现有气源即可使用，不需要额外增加控制元件，回撤动作与吸料动作的时序可通过设备原有PLC做简单调整，就能匹配原有产线的贴标节拍，单周期剥标动作最快可到0.8秒，能适配中高速贴标产线的运行需求。针对高粘标签的场景，刀板表面做了特氟龙涂层处理，避免胶层长期粘附在刀板表面影响剥离精度，日常维护只需要定期擦拭刀板表面、清理吸料孔的杂物即可，没有复杂的保养流程。

　　不同于常规剥标机构依靠张力分离的逻辑，这套回撤式结构从力的作用逻辑上做了调整，把原来拉扯标签的分离力，转化为固定标签、回撤底纸承托件的作用力，从根源上避免了薄标签受拉变形的问题，对于处理特殊材质标签的贴标场景，能大幅降低剥标环节的故障率，减少因为标签剥离不良导致的物料浪费与停机时间。
