2.5倍速链滚轮十字传输输送设备

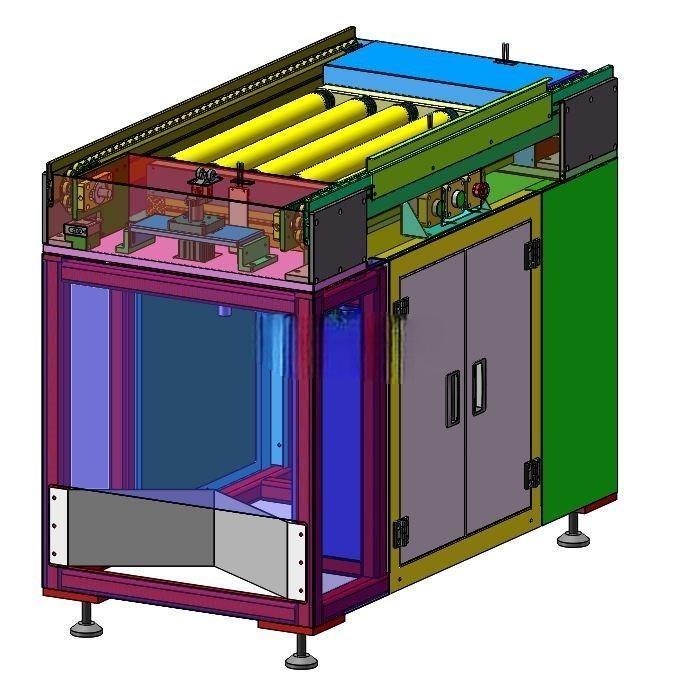

　　设备的主体框架采用工业铝型材搭配钣金封板搭建，底部配置可调脚杯，安装时可根据地面平整度调整设备水平度，单台设备的安装占地控制在1.2米见方的范围内，对接常规2.5倍速链线体时，不需要额外抬高或降低线体高度，直接和上下游线体的型材端面锁附即可，线体对接面的高度公差可控制在±1mm以内，避免载具过站时出现颠簸卡滞。设备的上层输送分为两个正交的输送单元，一组是沿长度方向布置的2.5倍速链条输送组，负责载具的直行输送，倍速链的增速比为2.5:1，也就是链条以0.2m/s运行时，载具的移动速度可以达到0.5m/s，能匹配大部分组装产线的节拍要求，链条选用钢制小滚子倍速链，负载能力可以满足单载具加工件总重50kg以内的输送需求，链条轨道采用耐磨尼龙材质，降低链条运行时的摩擦噪音和磨损量。在3C电子组装、小家电总装、汽车零部件分装这类离散制造产线里，工位间的载具转向输送一直是线体布局的痛点——直线倍速链只能完成单方向输送，遇到T型、十字型线体交汇节点，往往需要额外布置顶升移载、转角机，不仅占用线体长度空间，多设备衔接的节拍匹配也容易出现卡滞、载具偏移问题。这款2.5倍速链滚轮十字传输机，就是针对十字交汇工位的载具换向输送需求设计的集成式输送单元，把直行输送、90度换向、载具暂存的功能整合在同一机架内，省去了多台独立转角设备的对接调试工作。

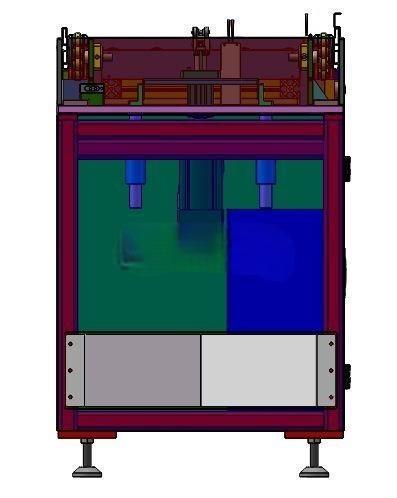

　　另一组是垂直于倍速链方向布置的滚轮输送组，滚轮采用包胶钢制滚轮，滚轮间距设置为80mm，保证最小尺寸300mm见方的载具也能同时被3个以上滚轮支撑，不会出现载具倾斜卡滞的情况。换向动作的实现依靠滚轮组的顶升机构，顶升采用凸轮结构搭配导向轴导向，相比气缸直顶的结构，凸轮顶升的行程更精准，顶升到位后的重复定位精度可以控制在±0.2mm，不会出现载具顶升偏移的问题，当载具需要直行通过时，滚轮组处于下降位，载具由倍速链承载完成直行输送；当载具需要换向输送时，倍速链停止运行，顶升机构将滚轮组顶起，把载具从倍速链上抬升20mm，之后滚轮组启动，带动载具沿垂直方向输送，完成90度换向输送动作。

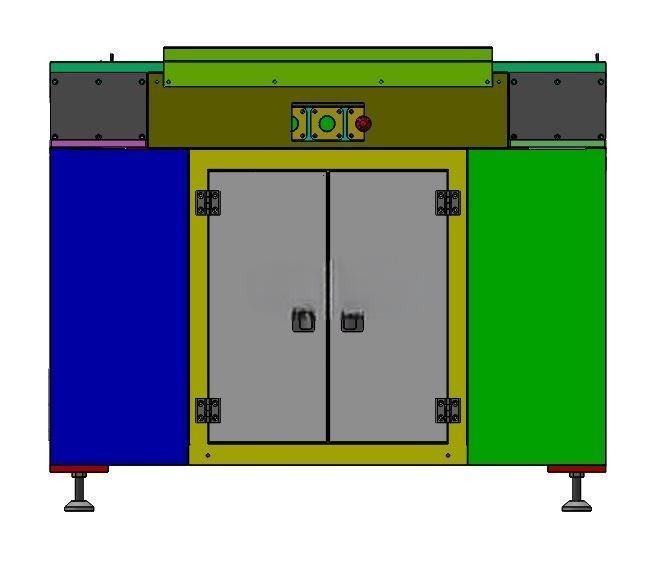

　　设备的传动部分全部集中在机架内部的下层腔体，倍速链的驱动采用减速电机搭配链轮链条传动，电机输出端配置过载保护器，一旦出现载具卡滞、链条卡死的情况，过载保护器会触发停机，避免电机堵转烧毁或者链条拉断；滚轮组的驱动同样采用独立减速电机，通过同步带带动所有滚轮同步转动，保证载具换向输送时不会出现偏斜。机架侧面设置双开门检修舱，日常维护时可以直接打开舱门对内部的传动部件、张紧机构进行调整，倍速链的张紧结构设置在链条端部，采用螺杆张紧方式，调整时不需要拆解线体，只需要转动张紧螺杆就能调整链条张紧度，日常维护的操作门槛很低。

　　设备的电控元件全部布置在机架侧面的电气安装腔体内，预留了标准的IO接线端子，对接产线总控时只需要接入启停信号、到位传感器信号就能完成联机，不需要额外编写复杂的控制程序，传感器采用漫反射光电开关，分别布置在载具入口、顶升位、出口位置，能精准检测载具位置，避免出现载具碰撞、误动作的情况。在实际产线应用中，这款设备可以直接替代传统的“倍速链+顶升移载机+转角皮带线”的组合方案，减少了线体的设备数量，也降低了多个设备对接时的调试工作量，同时集成式的结构减少了设备的占地空间，对于车间面积紧张、线体布局紧凑的组装产线来说，能有效提升车间的空间利用率。设备的封板采用可拆卸式钣金结构，表面做喷塑处理，既可以避免内部传动部件卷入杂物、也能防止操作人员误触运动部件发生安全事故，封板上预留了散热孔，保证内部电机长时间运行时的热量能及时散出，不会出现电机过热停机的问题。针对不同行业的载具尺寸差异，这款设备的倍速链间距、滚轮长度都可以根据实际载具尺寸做适配调整，不需要改动主体框架结构，只需要更换对应长度的滚轮和调整链条安装位置即可，通用化程度较高，能覆盖大部分轻工组装、电子制造行业的十字换向输送需求。
