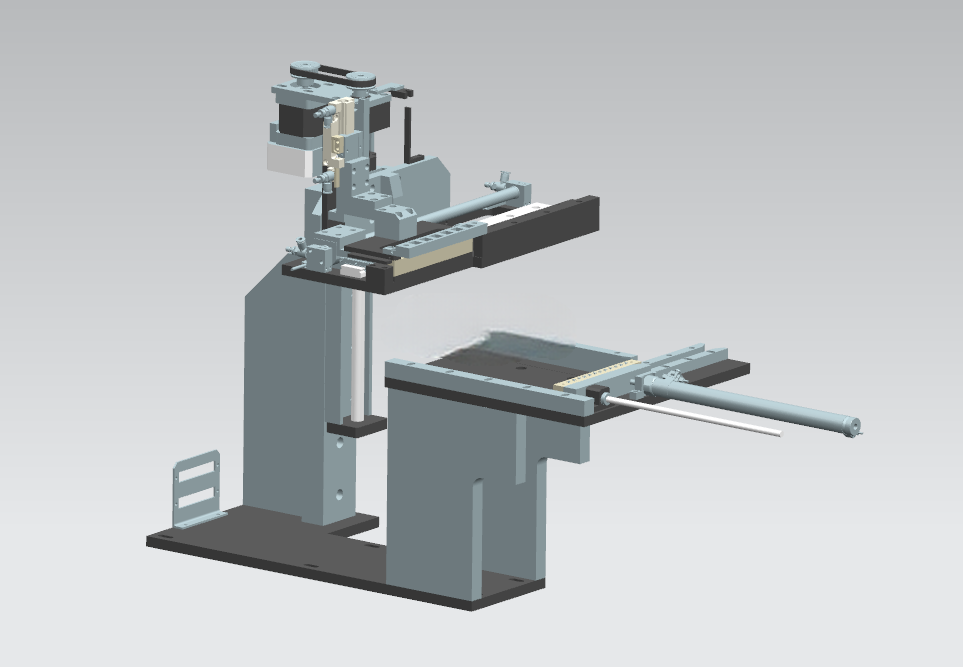

带张紧调节结构的传送装配设备

　　这套传送装配结构主要面向3C电子零部件、小型五金件的产线工序衔接场景，可布置在冲压工位与检测工位之间、组装工位与包装工位的过渡段，承担工件的定向输送与装配位精准停靠功能，替代传统人工逐件转运的作业模式，减少工序间的工件磕碰与等待耗时。整套结构的张紧调节单元没有沿用常规的侧边螺栓顶紧设计，而是将张紧轮的安装座集成在输送线体的侧立板内侧，通过腰型孔配合锁紧螺母实现张紧行程的无级调节，调节过程中无需拆解线体侧护板，日常维护时仅用常规扳手即可完成操作，适配车间日常点检的快速调整需求。

　　结构中七成以上的紧固件、传动轮、导向轴均采用行业通用标准件，设计阶段直接调用标准件库模型完成装配，没有额外定制异形非标连接件，既降低了后续加工的采购成本，也能在易损件磨损时快速替换同规格标准件，减少设备停机等待配件的时间。线体的输送面采用平皮带传动，皮带下方设置分段式承托钣金，避免长距离输送时皮带下垂导致的工件位置偏移，承托钣金与机架之间采用沉头螺钉连接，螺钉头完全埋入钣金平面内，不会与输送皮带背面产生摩擦刮损。

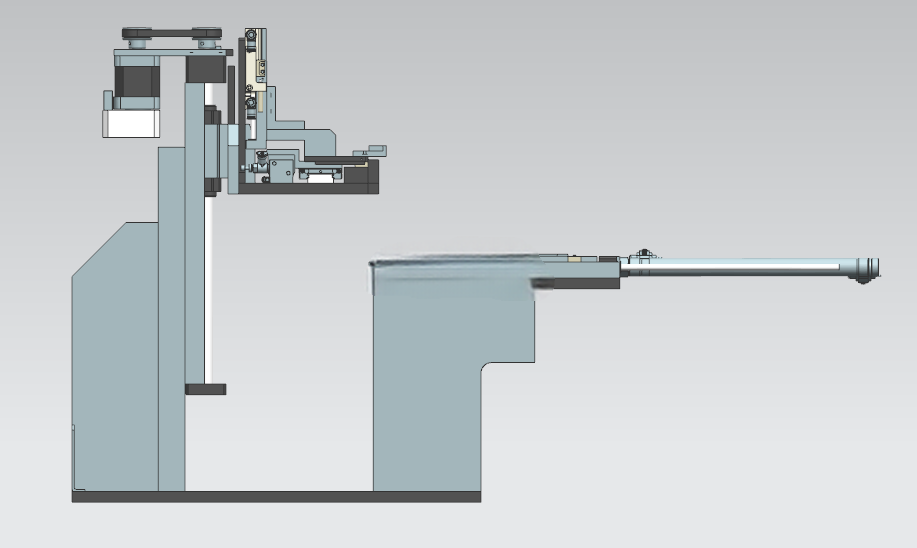

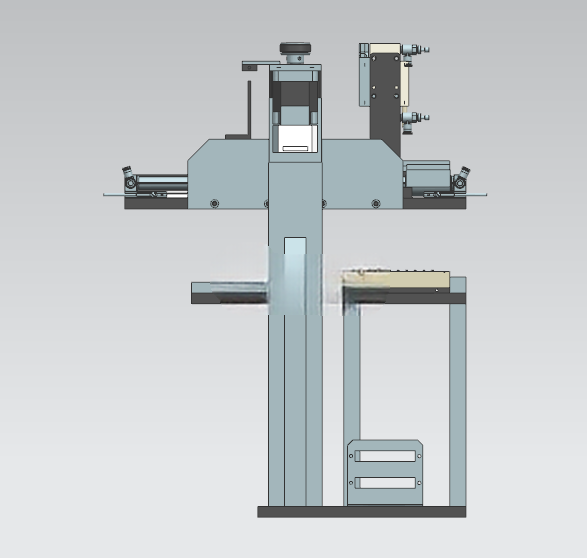

　　从安装边界来看，整套结构的立式驱动单元布置在线体进料端的侧方，没有占用输送面正上方的操作空间，方便产线配套加装视觉检测、工件挡停、扫码识别等附加工位机构；线体的出料端预留了标准安装孔位，可直接对接后续的机械手取料位或者周转料道，不需要额外加工转接法兰。驱动部分采用伺服电机搭配同步带传动，将动力传递至主动辊，同步带外侧设置可拆卸的防护盖板，避免车间内的金属碎屑、灰尘落入带轮啮合区域造成传动卡顿。

　　建模过程中所有零件均采用实体特征搭建，每个配合面都保留了实际的装配间隙，没有出现理想化的零间隙配合，比如导向轴与安装座的配合段预留了0.02mm的滑动间隙，轴承与安装孔的配合设置了合理的过盈量，完全符合实际加工装配的公差要求。所有零件的参数均设置为可编辑状态，调整输送线长度、张紧行程、驱动安装高度等参数时，仅需修改对应特征的尺寸数值即可完成模型更新，不需要重新绘制零件特征，方便设计人员根据不同的产线布局需求快速调整方案。线体的机架采用方管焊接结构，焊接位置预留了焊接收缩余量，机架底部设置可调脚杯，可适应车间地面不平整的安装场景，调节范围覆盖±15mm的高度差，保证线体输送面的水平度偏差控制在允许范围内。

　　在工件定位设计上，输送面两侧设置了可调宽度的导向条，导向条通过T型螺栓固定在机架侧边的T型槽内，可根据输送工件的宽度尺寸灵活调整导向间距，适配不同规格的小型工件输送需求，导向条的进料端做了30度的倒角扩口，避免工件进入线体时被导向条端面卡滞。整套结构没有设置冗余的复杂机构，所有功能单元都围绕稳定输送、快速调整、易维护三个核心需求设计，没有多余的装饰性结构，完全贴合工业现场的实际使用要求。
